FCC WARNING You are cautioned that changes or modifications not expressly approved by the party responsible for compliance could void your authority to operate the equipment. This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.
◆ ◆ Contents Name of Parts ....... 2 Ribbon Setting ..………….. 11 Power ..........6 Does not print correctly ....13 When error light is ON ....14 Computer Connection ....8 Paper Setting ......... 9 Failure? ........15...

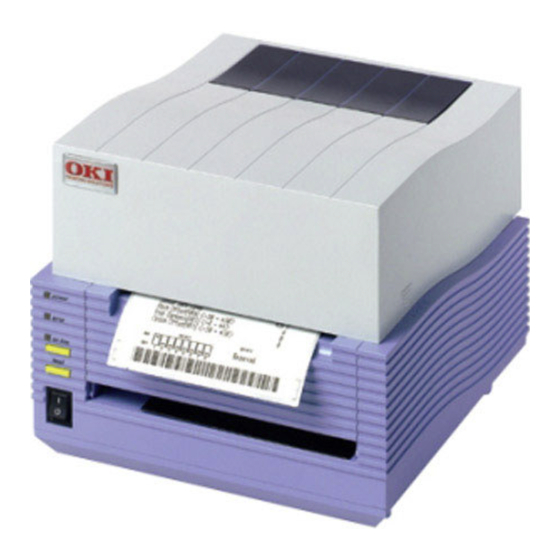

Name of Parts ■ Front View Paper check Top cover window Operation switch Front cover Power switch ■ Top cover ....Open this cover when you set the paper. ■ Power switch ....Press this switch to turn ON/OFF the printer. ■...
Back View Fanfold paper set in place Power Optional interface Connector Connecter I/F Cover ■ Power Connector ... Connects AC adapter. ■ Optional interface Connecter ... Connects computer. ■ Fanfold Paper set in place ... Open this to use fanfold paper.To open the folder, remove the Top Cover and release.
Page 7
■ Top Cover Open Driver for darkness Thermal head adjustment Paper holder Head Paper holder slide lever Sensor Platen roller Head Open/Close lever ■ Paper holder ... When you use a roll paper, set the paper here. You can adjust the width according to the paper size. ■...
Page 8
■ Front Cover Open Error number display Print darkness adjustment volume Sensor level DIP-SW ■ Print darkness adjustment volume .. You can finely adjust the darkness that is set in the Printer Setting screen. See the manual for details. ■ Sensor level ..
Power Cable Connection Connect the power cable with the main unit and AC adapter as shown in the figure. When you insert the AC adapter in the main unit, set the stopper firmly. Plug in the power cable to the outlet. Use a Two-prong adapter if only a two-prong outlet is available.
Power Switch Power Switch Press the power switch at the front side of the main unit in the “|” direction. * When you turn on the power, the POWER light lights up. Please confirm this. When you turn off the printer, flip the switch to the “ ”...
Computer Connection Connection example using Bi-directional parallel interface Use [Bi-directional parallel interface(sold separately)]. This printer operates by being connected to a computer. Turn off the power of the printer and connect to the computer with an interface cable connecting the bi-directional parallel interface connector at the rear panel of the printer.
Paper Setting Confirm the [PUSH] mark on the Left/Right side of the main unit. While depressing the mark on the cover, open the Top cover Press the Head Open/Close lever to the direction as shown in Figure. Confirm that the head is detached from the platen roller part, then lift the head in the direction as shown in the Figure.
Page 13
Pull the paper,then pass under the sensor. Close the head to the home position. Depress the [PUSH] mark with finger until fixed firmly. Close the Top cover. Set the top of the paper by pressing the [FEED] button. Finally, press the [ONLINE] button to change the online status.
Ribbon Setting Thermal Transfer model OKI POS T400/T410 only. Confirm the [PUSH] mark on the Left/Right side of the main unit. While depressing the mark on the cover, open the Top cover. Press the Head Open/Close lever to the direction as shown in Figure.
Page 15
Please insert the ribbon core and fix firmly. * There are three depths according to the ribbon width. *Insert in the specified position by pressing the Lock button. Pull out the ribbon along with the head. Stick the edge of the ribbon into the empty ribbon core by using a tape.
Does not print correctly Print error • Paper set correctly? ➞ Please set the paper correctly. • Platen roller clean? ➞ If the platen roller is not clean, clean it using the Cleaning Kit (refer to the manual). • Paper replenished regularly? ➞...
• Paper set correctly? ➞ Please confirm that the paper is set correctly. • Platen roller clean? ➞ If the platen roller is not clean, clean the platen roller using the Cleaning Kit (refer to the manual). • Thermal head clean? No label is adhered to the head? ➞...
Failure? Please confirm the following before you decide it’s a mechanical failure. POWER light is not ON even if you turn on the machine. AC adapter and power cable are plugged in the outlet correctly? ➞ Plug in AC adapter and power cable into the outlet correctly. AC adapter is plugged in to the main unit correctly? ➞...
AVERTISSEMENT DE LA FCC Les changements ou modifications qui ne sont expressément approuvés par la partie responsable d’assurer la conformité pourraient résilier votre droit d’utiliser l’équipement. Ce dispositif est conforme à la partie 15 de la réglementation FCC. Le fonctionnement est soumis aux deux conditions suivantes : 1) cet appareil ne doit pas provoquer d’interférences néfastes, et 2) cet appareil doit tolérer les interférences reçues, y compris celles qui risquent de provoquer un fonctionnement indésirable.
Noms des pièces ■ Vue avant Fenêtre de vérification papier Couvercle supérieur Commutateur de fonctionnement Couvercle avant Commutateur d’alimentation ■ Couvercle supérieur ..Ouvrez ce couvercle quand vous réglez le papier. ■ Commutateur d’alimentation ..Appuyez sur ce commutateur pour allumer et éteindre l'imprimante.
Vue arrière Papier en accordéon installé en place Connecteur Connecteur d’interface d’alimentation optionnel Couvercle I/F ■ Connecteur d’alimentation ..Connecte l’adaptateur CA. ■ Connecteur d’interface optionnel... Connecte l’ordinateur. ■ Papier en accordéon installé en place..Ouvrez pour utiliser du papier en accordéon.
■ Ouverture du couvercle supérieur Circuit de réglage d'assombrissement Tête thermique Support de papier Tête Levier de coulissement de support de papier Capteur Rouleau de platine Levier d’ouverture/de fermeture de tête ■ Support de papier ..Quand vous utilisez du papier en rouleau, réglez le papier ici.
■ Ouverture du couvercle avant Affichage du numéro d’erreur Degré de réglage de densité d’impression Niveau du capteur DIP-SW ■ Volume de réglage de densité d’impression..Vous pouvez régler avec précision la densité paramétrée dans l‘écran Printer Setting. Voyez le manuel pour les détails.
Alimentation Connexion du câble Branchez le câble d’alimentation dans l’unité principale et l’adaptateur CA comme montré dans la figure. Quand vous insérez l’adaptateur CA dans l’unité principale, réglez la butée fermement. Branchez le câble d’alimentation dans la prise murale. Utilisez un adaptateur à deux fiches si une prise de courant à...
- Commutateur d’alimentation Commutateur d’alimentation Appuyez sur le commutateur d’alimentation à l’avant de l’unité principale dans la direction “|”.* Quand vous mettez sous tension l’unité, le témoin POWER s’allume. Veuillez le confirmer. Quand vous éteignez l’imprimante, basculez le commutateur à la position “...
Connexion à l’ordinateur L’exemple de connexion illustre une interface parallèle bidirectionnelle Utilisez une [interface parallèle bidirectionnelle (vendue séparément)]. Pour fonctionner, l’imprimante doit être raccordée à un ordinateur. Mettez hors tension l’imprimante et connectez-la à un ordinateur à l’aide d’un câble d’interface raccordant le connecteur d’interface parallèle bidirectionnelle au panneau arrière de l’imprimante.
Réglage papier Confirmer la marque [PUSH] sur le côté gauche/droit de l’unité principale. Tout en enfonçant la marque, ouvrez le couvercle supérieur Appuyez sur le levier d’ouverture/de fermeture de la tête dans la direction indiquée dans la figure. Confirmer que la tête est détachée du galet de platine, puis lever la tête dans la direction indiquée dans la figure.
Page 29
Tirez le papier, puis faites-le passer sous le capteur. Fermez la tête à la position repos. Enfoncez la marque [PUSH] avec le doit jusqu’à ce que le papier soit bien en place. Fermez le couvercle supérieur. Réglez le haut du papier en appuyant sur la touche [FEED].
Réglage du ruban Modèle à transfert thermique OKI POS T400/T410 seulement. Confirmer la marque [PUSH] sur le côté gauche/droit de l’unité principale. Tout en enfonçant la marque, ouvrez le couvercle supérieur Appuyez sur le levier d’ouverture/de fermeture de la tête dans la direction indiquée dans la figure.
Page 31
Insérez le corps de ruban et installez fermement. * Il y a trois profondeurs selon la largeur du ruban. *Insérez dans la position spécifiée en appuyant sur le bouton de verrouillage. Sortez le ruban avec la tête. Collez avec du ruban adhésif le bord du ruban dans le corps de ruban vide.
N’imprime pas correctement -- Erreur d’impression • Papier installé correctement? Installez le papier correctement. • Galet de platine propre? Si le galet de platine n’est pas propre, nettoyez-le avec une trousse de nettoyage (voir le manuel). • Papier réapprovisionné régulièrement? Si le bord du papier n’est pas réglé...
Page 33
• Papier installé correctement? Confirmez que le papier est réglé correctement. • Galet de platine propre? Si le galet de platine n’est pas propre, nettoyez avec le galet de platine avec une trousse de nettoyage (voir le manuel). • Tête thermique propre? Étiquette collée à la tête? Si la tête thermique n ’est pas propre, nettoyez la tête avec une trousse de nettoyage .
Échec? Veuillez confirmer ce qui suit avant de décider si c’est une panne mécanique. - Le témoin d’alimentation n’est pas allumé même si vous allumez l’appareil. L’adaptateur CA et le câble d’alimentation sont branchés correctement dans la prise? Branchez l’adaptateur CA et le câble d'alimentation correctement dans la prise.
