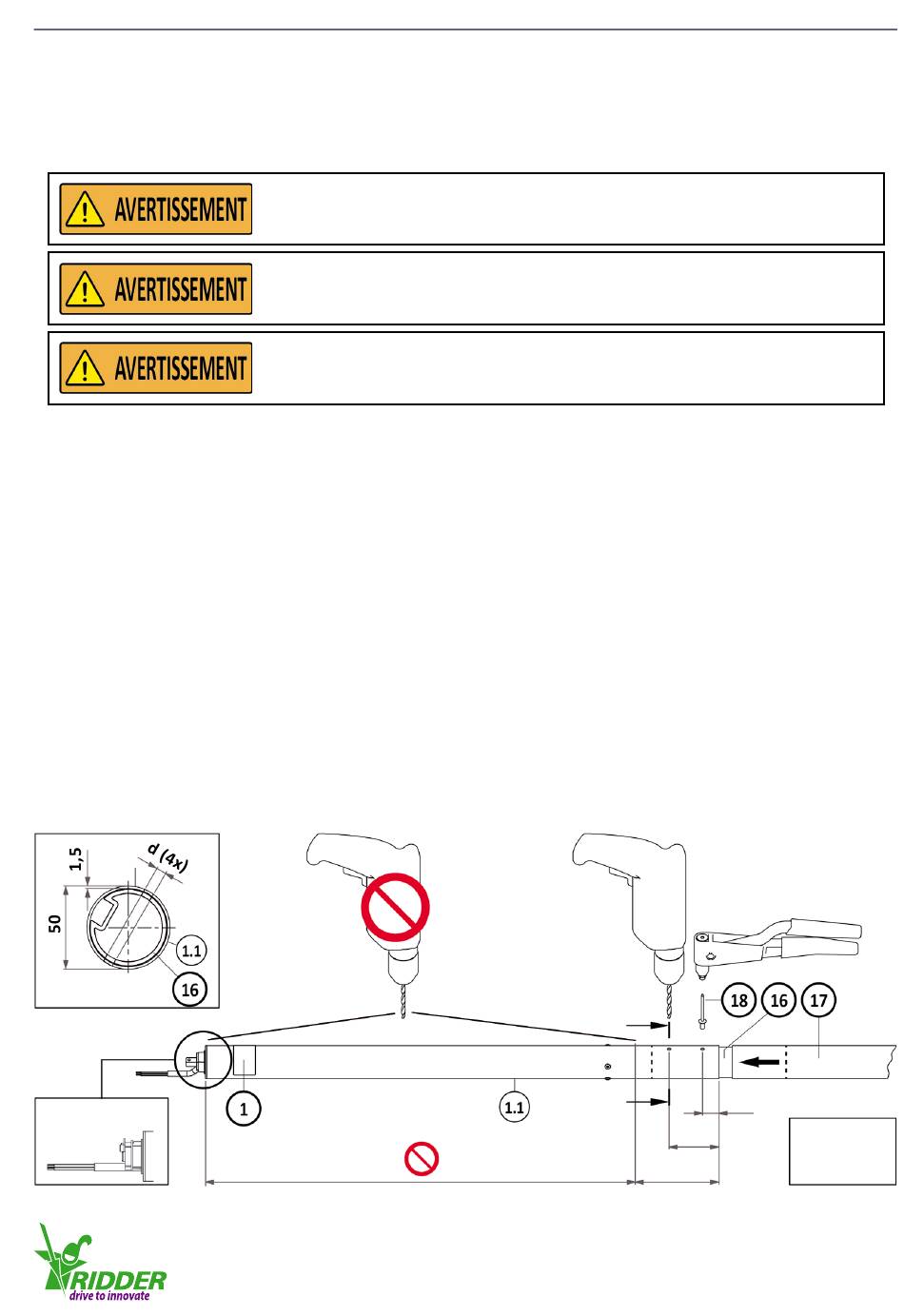

4.6 Fixer la pièce d'accouplement au moteur tubulaire
Les conditions et points de départ suivants s'appliquent.
• Utilisez des rivets à tête pour fixer la pièce d'accouplement (16) (pour un tube enrouleur de
ø50 mm) au tube (1.1). Utilisez un minimum de 4 rivets à tête (18) avec un diamètre minimum
de 5 mm.
Effectuez la procédure suivante.
1. Insérez la pièce d'accouplement (16) dans le tube (1.1) du moteur tubulaire (1). Assurez-vous
que la distance dans le tube est suffisante pour percer les trous (d) correctement dans la pièce
d'accouplement (16) et les tubes (1.1/17). Pour les quatre positions de perçage recommandées
(d), reportez-vous aux illustrations 4.6.1/D-D. Percez uniquement dans la partie autorisée de
l'extrémité ouverte du tube (1.1). Remarque : Percez les trous pour le tube enrouleur (17) dans
le paragraphe 4.7.
2. Percez un des trous pour les rivets à tête (18) dans le tube (1.1) et la pièce d'accouplement (16)
(minimum de ø5,2 mm si vous utilisez des rivets de ø5 mm).
3. Utilisez une pince à rivets pour fixer le rivet (18).
4. Percez les trous pour les trois autres rivets à tête (18).
5. Utilisez la pince à rivets pour fixer les trois autres rivets à tête (18).
6. Mettez le tube enrouleur (17) sur la pièce d'accouplement (16) près du moteur tubulaire. Cette
distance est nécessaire de façon temporaire lorsque le cordon (20.1) est tiré à travers le tube
enrouleur (17). Reportez-vous à l'étape 2 du paragraphe 4.7.
D-D
550037 (P20)
Ne percez pas dans le moteur tubulaire à plus de 120 mm*
de l'extrémité ouverte. *Pour le moteur tubulaire 550039,
Assurez-vous que les connexions entre le tube d'enroulement
et le moteur tubulaire sont suffisamment solides pour le couple
Assurez-vous que les connexions entre le tube d'enroulement et le
moteur tubulaire sont fixées aussi bien que possible.
C'est important pour la toile du store.
T +31 (0)341 416 854 F +31 (0)341 416 611 I www.ridder.com
cela correspond à 194 mm.
d'entraînement fourni.
B
B
Ridder Drive Systems
19
25
75
*550039 :
<194 mm
<120*
4.6.1
