4.2 Montage - Conditions et points de départ
Composants Ridder
• Tous d'abord, tous les composants utilisés proviennent de Ridder.
Système de store à enrouleur
• Au départ, il y a un store à enrouleur de mur latéral dans une serre. Le store à enrouleur est
installé sur un mur latéral entre les pannes. Ce manuel du produit ne fournit pas d'informations
complètes pour les différentes installations, systèmes, serres et structures de bâtiment.
Installation standard (moteur tubulaire 550032/550039)
• Le point de départ est l'installation standard d'un moteur tubulaire 550032 ou 550039.
Pour voir différentes installations, reportez-vous à "ALTERNATIVES".
• Le chariot de guidage (550500) est conçue pour le journal standard VK10.
• Le tube du moteur tubulaire 550039 est équipé d'une extension de 74 mm. De ce fait, le moteur
tubulaire RB50Eᵖˡᵘˢ est interchangeable avec le moteur tubulaire RB50.
Côté d'installation du store à enrouleur

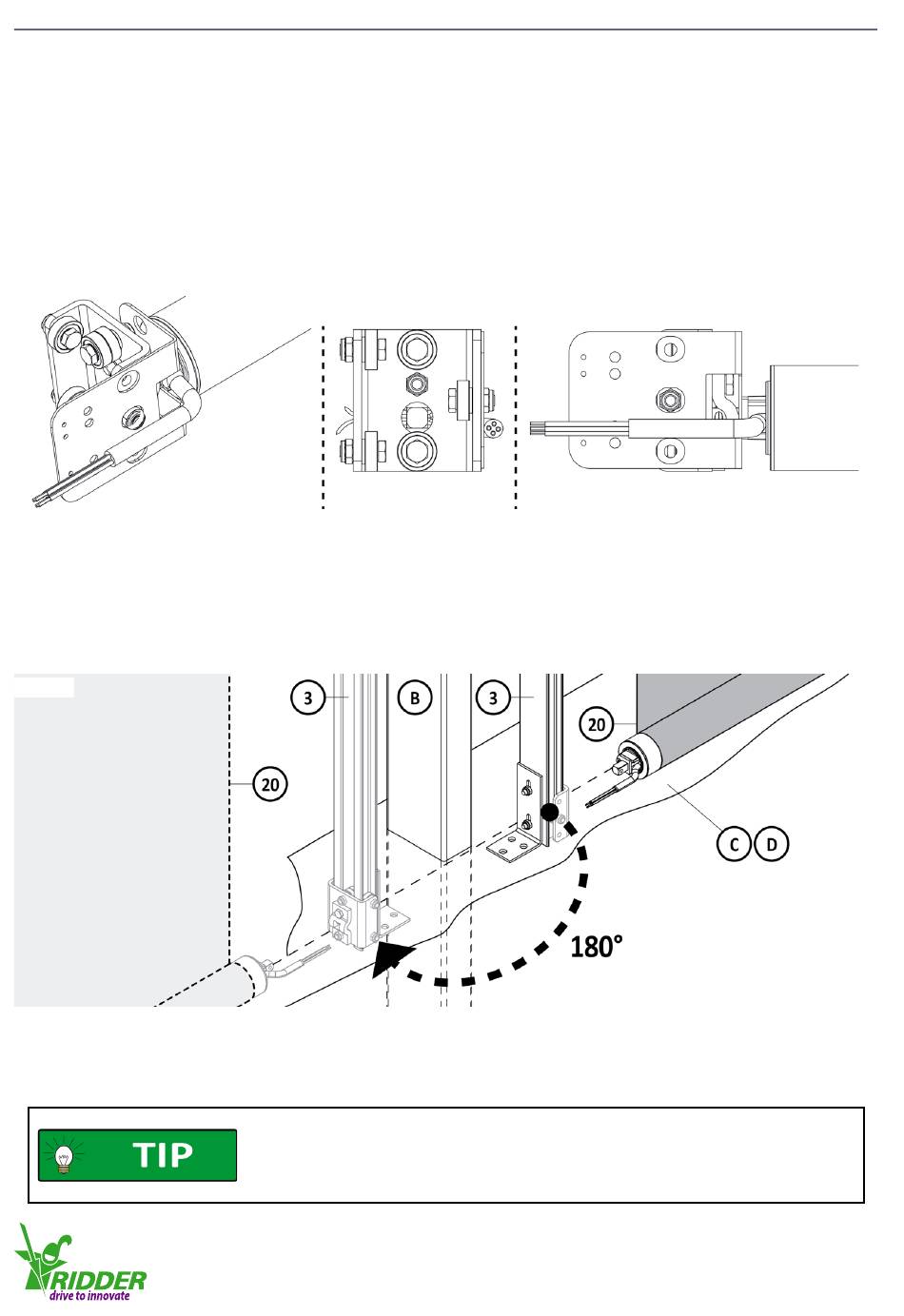

• L'installation est possible des deux côtés du store à enrouleur (20).
4.2.2
Si l'installation sur l'autre côté du store à enrouleur (20) est nécessaire :
• Tournez l'unité à 180° autour de l'axe longitudinal du pilier (B).
Remarque : Dans les paragraphes 4.3 à 4.7, le même côté d'installation est montré à chaque fois.
VK10 (installation standard)
Mettez l'étrier de chaîne porte-câble (8) et le moteur tubulaire (1) dans la
position correcte en fonction du côté d'installation du store à enrouleur.
REPORTEZ-VOUS AUX PARAGRAPHES 4.4/4.5. Cela vous évitera du travail
T +31 (0)341 416 854 F +31 (0)341 416 611 I www.ridder.com
supplémentaire par la suite.
