7.2 Outils et équipements spéciaux
Commutateur de réglage du moteur tubulaire RB50Eᵖˡᵘˢ
Pour mettre en service un moteur tubulaire RB50Eᵖˡᵘˢ, vous devez utiliser le "Commutateur de
réglage RB50Eᵖˡᵘˢ".
Le commutateur de réglage (9) du moteur tubulaire RB50Eᵖˡᵘˢ est uniquement utilisé :
• Pour régler le système de fin de course
• Commander le moteur tubulaire pendant l'installation, la maintenance ou la réparation.
Pour le "mode de fonctionnement", reconnectez toujours le moteur tubulaire au boîtier de
commande.

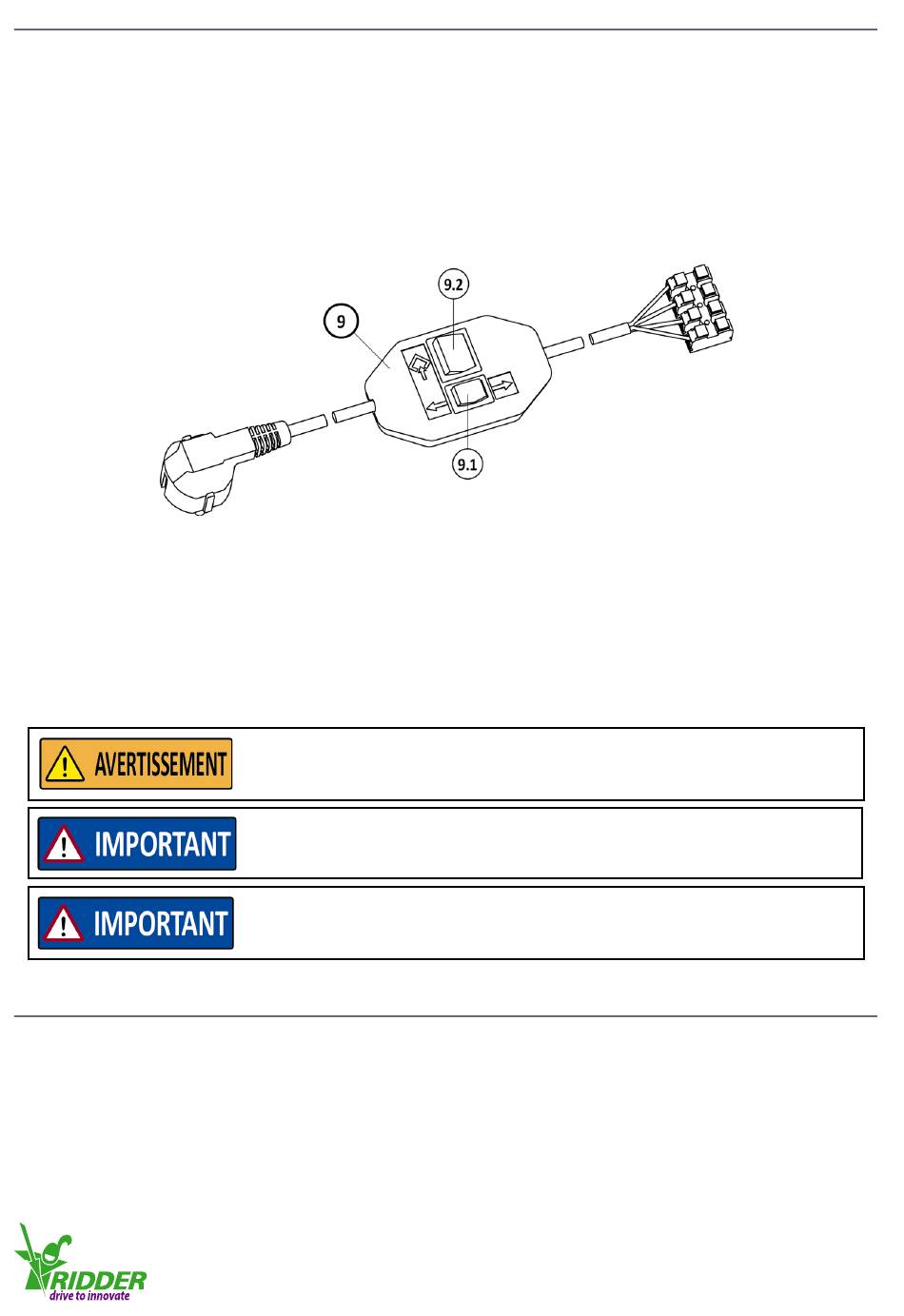

Boutons du commutateur de réglage :
• 9.1 Bouton Haut-Bas
• 9.2 Bouton de programmation.
Connectez le commutateur de réglage au moteur tubulaire
Connectez les fils du moteur tubulaire "couleur par couleur" à la barrette de connexion du
commutateur de réglage. Remarque : Si la connexion est incorrecte, il ne sera pas possible de
régler le moteur tubulaire (à nouveau).
7.3 Système de fin de course du RB50Eᵖˡᵘˢ
Le moteur tubulaire RB50Eᵖˡᵘˢ est équipé d'un système de fin de course électronique avec compteur
d'impulsions.
Le compteur d'impulsions s'assure que :
• Le moteur tubulaire s'arrête en position finale
• Le moteur tubulaire s'arrête (à titre de précaution de sécurité) en cas de surcharge.
Assurez-vous que le système n'est pas bloqué avant de régler le
système de fin de course du RB50Eᵖˡᵘˢ.
Vous éviterez ainsi les endommagements ou les blessures.
Le commutateur de réglage n'est pas prévu pour une utilisation en
continu. Utilisez-le uniquement pendant le montage, la mise en
service, la maintenance ou le service !
Faites un test avec le bouton Haut-Bas pour déterminer le sens de
rotation avant de régler le système de fin de course.
Reportez-vous au paragraphe 7.4, étape 4.
