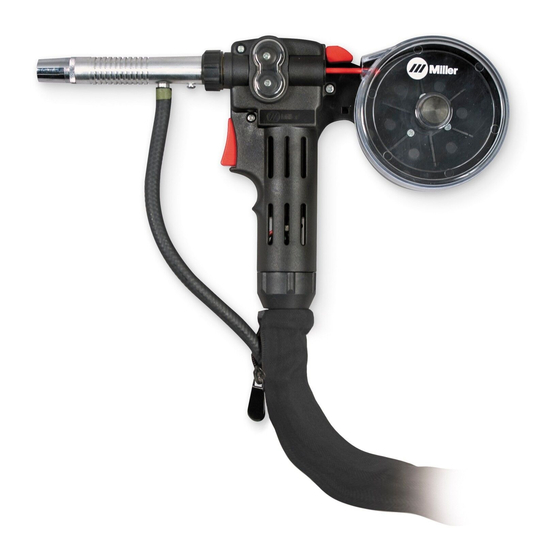

OM-1216/fre 205 917B Novembre 2002 Procédés Description Pistolet à bobine de dévidoir Spoolmate 3035 et 3545 Spoolmate 3545 Spoolmate 3035 MANUEL DE L’UTILISATEUR Visitez notre site sur www.MillerWelds.com...
Page 2
Nous savons que vous n’avez pas le temps de faire autrement. C’est pourquoi Niels Miller, quand il a commencé à fabriquer les postes à souder à l’arc en 1929, s’efforçait de fournir des produits de qualité...
SECTION 1 − CONSIGNES DE SÉCURITÉ − À LIRE AVANT UTILISATION som_fre 8/03 1-1. Signification des symboles Signifie « Mise en garde. Faire preuve de vigilance. » Cette procédure présente des risques identifiés par les symboles adjacents aux directives. Ce groupe de symboles signifie « Mise en garde. Faire preuve de vigi- Y Identifie un message de sécurité...
Page 6
LES RAYONS DE L’ARC peuvent cau- LES ACCUMULATIONS DE GAZ peu- ser des brûlures oculaires et cuta- vent causer des blessures ou même nées. la mort. Le rayonnement de l’arc génère des rayons visibles et D Couper l’alimentation en gaz protecteur en cas de invisibles intenses (ultraviolets et infrarouges) suscep- non utilisation.
1-3. Autres symboles relatifs à l’installation, au fonctionnement et à l’entretien de l’appareil. Risque D’INCENDIE OU D’EXPLO- LES ORGANES MOBILES peuvent SION causer des blessures. D Ne pas placer l’appareil sur une surface inflam- D Se tenir à l’écart des organes mobiles comme les mable, ni au−dessus ou à...
1-4. Principales normes de sécurité Safety in Welding, Cutting, and Allied Processes, norme ANSI Z49.1, Rexdale, Rexdale (Ontario) Canada M9W 1R3 (téléphone : (800) de l’American Welding Society, 550 N.W. LeJeune Rd, Miami FL 33126 463−6727 ou à Toronto : (416) 747−4044, site Web : www.csa−interna- (téléphone : (305) 443−9353, site Web : www.aws.org).
SECTION 2 − INSTALLATION 2-1. Fiche technique du Spoolmate 3035 Plage des Diamètre Caractéristiques Plage des diamètres Méthode de Dimensions vitesses de maximal de la nominales du Poids de fil dévidage refroidissement hors tout bobine circuit de soudage approximatives Longueur : 11-1/2 po...
2-3. Branchement d’un pistolet à bobine sur un appareil Millermatic 210 Raccord cannelé Si le tuyau de gaz pour pistolet à bobine est muni d’un raccord cannelé intégré, couper le raccord de l’extrémité du tuyau. Brancher le tuyau de gaz pour pistolet à...
2-4. Installation de la bobine de fil et enfilage du fil de soudage Vis de serrage Couvercle de bobine Retirer la vis de serrage et le couvercle de bobine. Outils nécessaires : Écrou de tension du moyeu Bobine de fil Installer la bobine de manière à...
2-5. Démontage du barillet existant et installation de l’adaptateur du bec contact Emplacement de l’écrou de manche Retirer l’écrou de manche de la poignée. Poignée Retirer le corps de la poignée du pistolet. Galets d’entraînement Retirer les galets d’entraînement. Écrou Retirer l’écrou du barillet.
SECTION 3 − FONCTIONNEMENT 3-1. Commandes L’interrupteur du pistolet à bobine sur le Millermatic 185, Hobart IronMan 210 ou IronMan 250 doit être à la position ON pour faire fonctionner le pistolet à bobine (voir les instructions de montage de l’ensemble 207 642 instructions).
4-2. Remplacement des galets d’entraînement Y Couper d’abord l’alimentation à la source de courant de soudage. Couvercle du galet d’entraînement Retirer le couvercle. Remplacement du galet-poussoir : Pour retirer le galet-poussoir : Vis du galet-poussoir Rondelle Galet-poussoir Retirer vis et rondelle et sortir le galet d’entraînement.
4-3. Remplacement du conduit intérieur Y Couper d’abord l’alimentation à la source de courant de soudage. Buse Bec contact Conduit intérieur Retirer et remplacer le conduit intérieur. Réinstaller les pièces telles que montrées. Outils nécessaires : Ref. 801 891-A 4-4. Dépannage Problème Mesures correctives L’ensemble des tubes d’alimentation du...
Page 16
Notes Revenez à la table des matières OM-1214 Page 12...
SECTION 6 − LISTE DES PIÈCES Pièces communes et non disponibles à moins de figurer dans la liste. 801 900-C Figure 6-1. Ensemble complet du Spoolmate 3035 Revenez à la table des matières OM-1216 Page 14...
Page 19
No de Description Qté d’article Repères pièce Figure 6-1. Ensemble complet du Spoolmate 3035 ... 186 416 INTERRUPTEUR DE GÂCHETTE ....... . .
Page 20
Pièces communes et non disponibles à moins de figurer dans la liste. 802 577 Figure 6-2. Ensemble complet Du Spoolmate 3545 Revenez à la table des matières OM-1216 Page 16...
Page 21
No de d’article Repères pièce Description Qté Figure 6-1. Ensemble complet Du Spoolmate 3545 ... 186 416 INTERRUPTEUR DE GÂCHETTE ........
Page 22
204 161 Figure 6-3. Ensemble en option flexible et prolongateur Spoolmate de pièce Description Qté d’article 194 996 Figure 6-3. Ensemble en option flexible et prolongateur Spoolmate ..172 171 RACCORD, flexible, laiton ...........
Page 23
Entrée en vigueur le 1 janvier 2003 (Equipement portant le numéro de série précédé de “LC” ou plus récent) Cette garantie limitée remplace toutes les garanties antérieures de MILLER et exclut toutes les autres garanties expresses ou implicites. GARANTIE LIMITEE − En vertu des dispositions et des La garantie limitée True Blue MILLER...
: térêts pendant l’expédition Pour toute aide concernant le dépôt et le réglage de réclamations, adressez-vous à votre distributeur et/ou au Service trans- port du fabricant du matériel. IMPRIME AUX USA 2002 Miller Electric Mfg. Co. 1/02...
