Montage

5 Montage
5.1

Conditions de montage

5.1.1

Types de montage

A

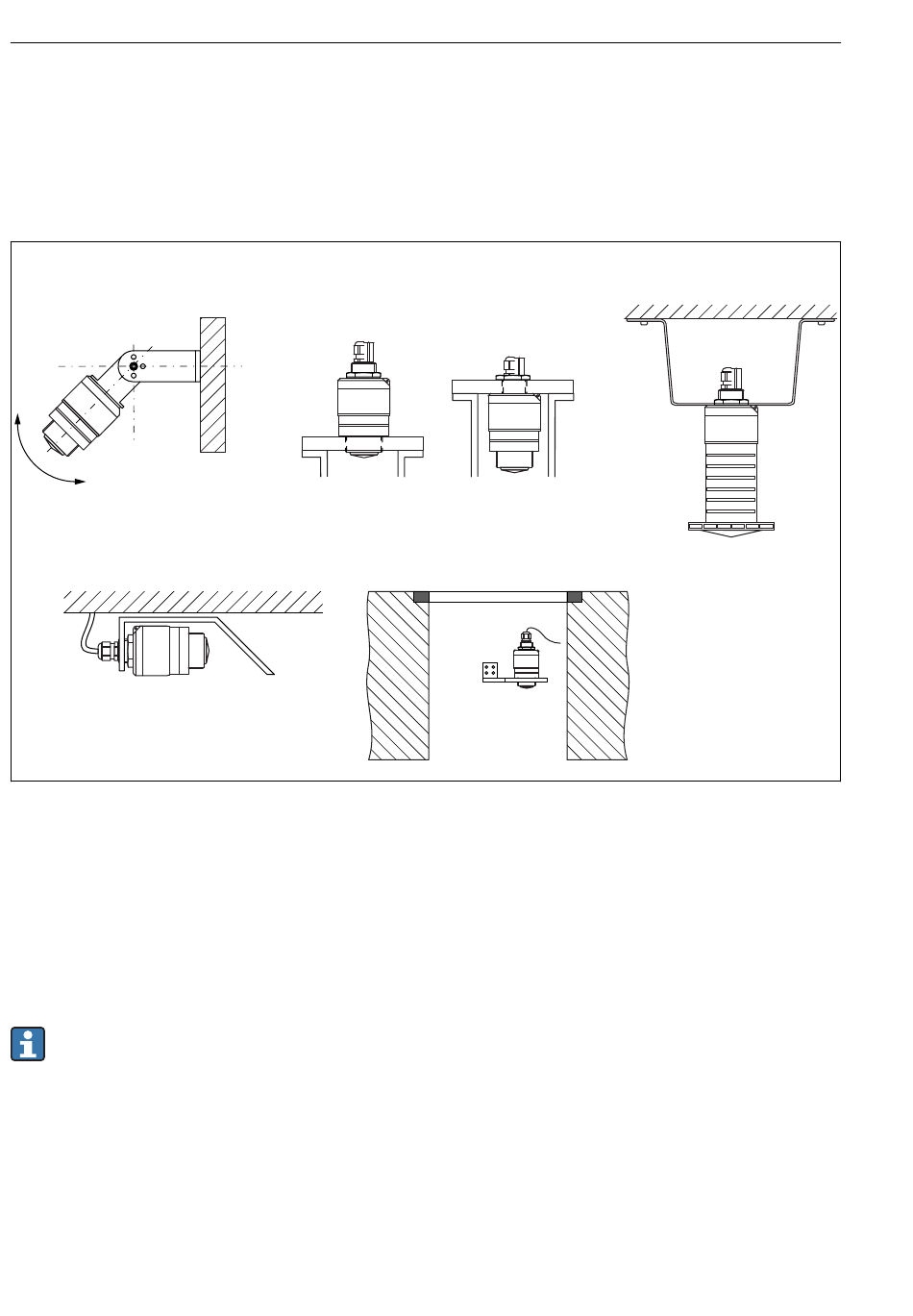

 3 Montage mural, au plafond ou sur piquage
A Montage mural ou au plafond, réglable
B Montage sur filetage avant
C Montage sur filetage arrière
D Montage au plafond avec contre-écrou (compris dans la livraison)
E Montage à l' h orizontale en milieu confiné (puits d' é gouts)
F Montage sur revêtement de puits
Attention !
• Les câbles de capteur ne sont pas conçus comme des câbles porteurs. Ne pas les utiliser
à des fins de suspension.
• Toujours utiliser l' a ppareil en position verticale dans les applications à émission libre.
5.1.2

Montage sur piquage

L' a ntenne doit être située en dehors du piquage pour une mesure optimale. L' i ntérieur du
piquage doit être lisse et ne comporter ni arête ni soudure. Si possible, les bords du piquage
doivent être arrondis.
12
B
E
Micropilot FMR20 Modbus RS485
C
F
D
A0030605
