Montage
L' a ngle d' é mission est l' a ngle α pour lequel la puissance des ondes radar est encore au moins
égale à la moitié de la puissance maximale (amplitude 3 dB). Des micro-ondes sont également
émises à l' e xtérieur du faisceau et peuvent être réfléchies par des éléments parasites.
Diamètre du faisceau W en fonction de l' a ngle d' é mission α et de la distance D.
Antenne 40 mm (1,5 in), α 30 °
W = D × 0,54
Antenne 40 mm (1,5 in) avec tube de protection antidébordement, α 12 °
W = D × 0,21
Antenne 80 mm (3 in) avec ou sans tube de protection antidébordement, α 12 °
W = D × 0,21
5.1.6

Mesure dans des cuves en plastique

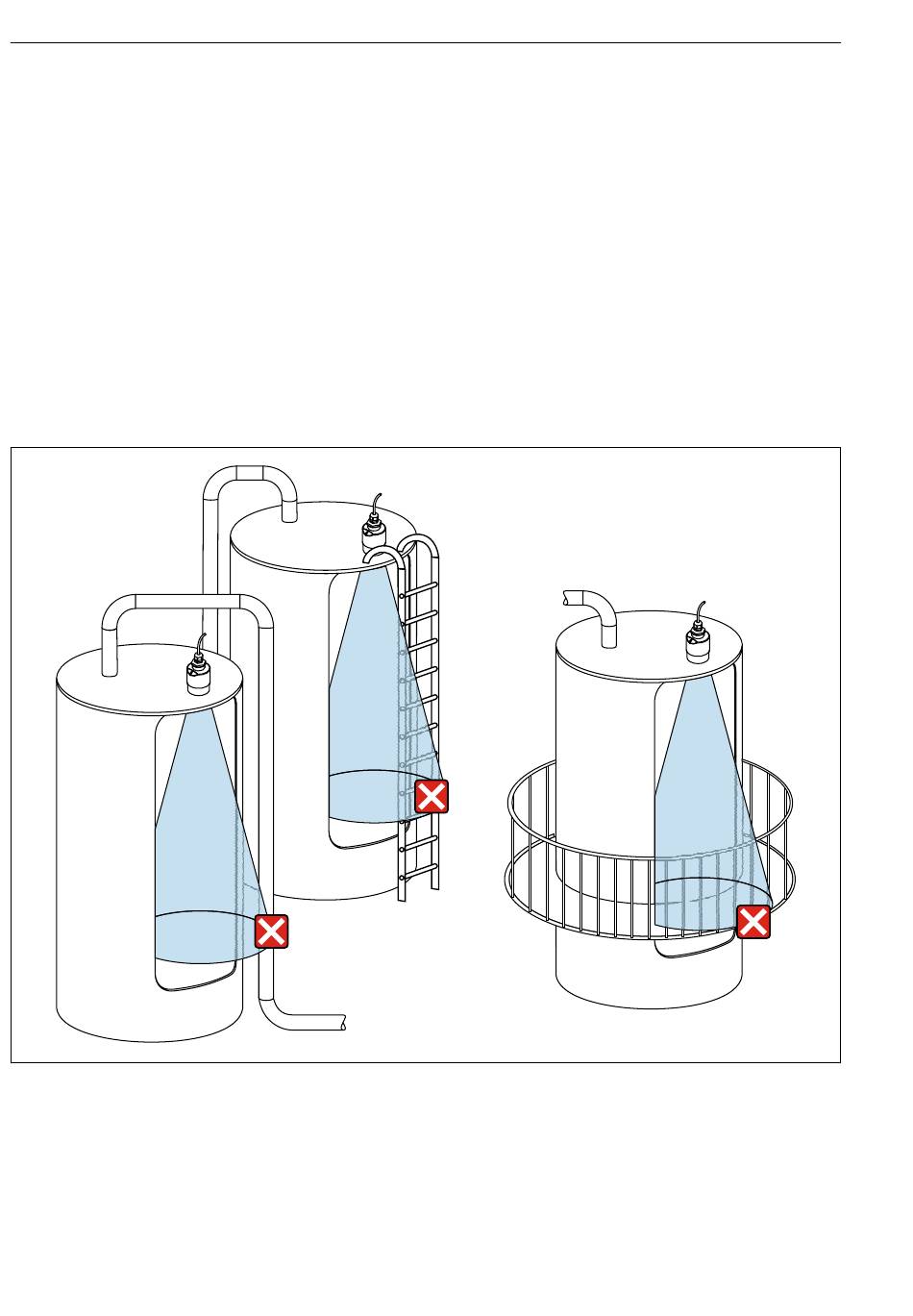

 8 Mesure dans une cuve en plastique avec une installation métallique parasite à l' e xtérieur de la cuve
1 Tuyauterie, tubes
2 Échelle
3 Grille, garde-corps
16
2
1
Micropilot FMR20 Modbus RS485
3
Endress+Hauser
A0029540
