Résistance De Terminaison Bus Rs485 Modbus - Endress+Hauser Micropilot FMR20 Instructions Condensées

Raccordement électrique
1
+
-
4
DO / A(+)
D1 / B(-)

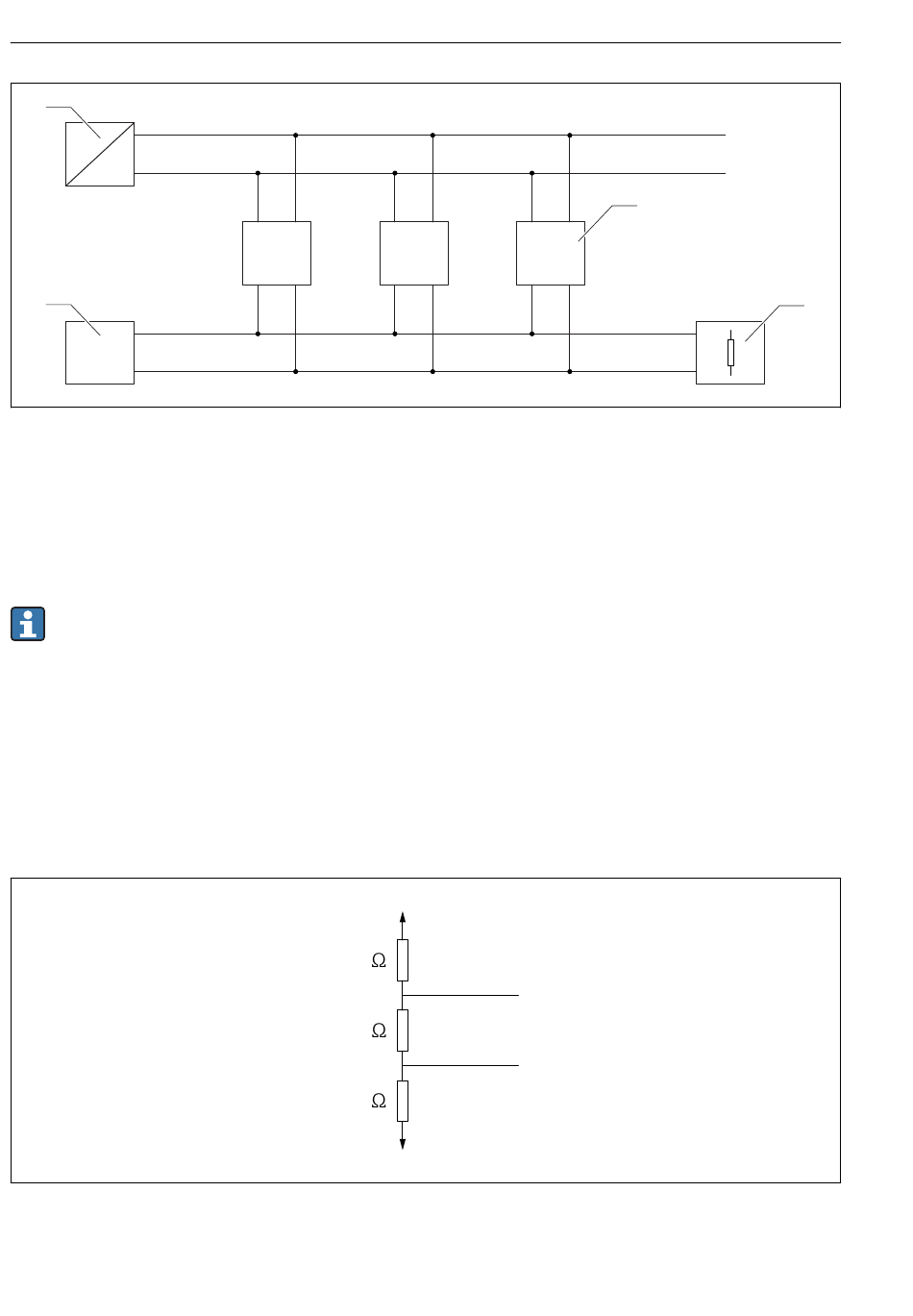

 17 Schéma de principe pour connexion RS485 Modbus, utilisateurs multiples
1 Alimentation électrique
2 Appareil avec communication Modbus
3 Terminaison de bus
4 Maître Modbus / RTU
Le câble de bus doit être un câble de bus de terrain type A d' u ne longueur maximum de
1 200 m (3 937 ft).
Si l' a ppareil est installé dans un environnement explosif, la longueur de câble ne doit pas
dépasser 1 000 m (3 281 ft).
Une résistance de terminaison doit être connectée aux deux extrémités du bus RS485.
6.3.2 Résistance de terminaison bus RS485 Modbus
La résistance de terminaison du bus doit être installée conformément à la spécification
RS485-IS.
 18 Représentation de la résistance de terminaison de bus selon la spécification RS485-IS
24
+
510
DO / A(+)
200
D1 / B(-)
510
-
Micropilot FMR20 Modbus RS485
+
-
2
DO / A(+)
D1 / B(-)
Endress+Hauser
3
A0038149
A0038150
