Organes de réglage pneumatiques
Type 3510-1 et type 3510-7
Type 3510-7 avec servomoteur 120 cm
et positionneur intégré

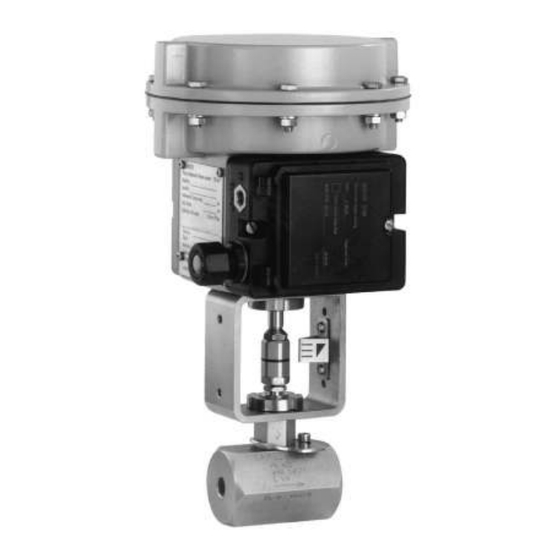

Fig. 1· Organes de réglage pneumatiques
2
Type 3510-1 avec
2
servomoteur 60 cm
Notice de montage
et de mise en service
EB 8091 FR
Edition Juillet 2002
