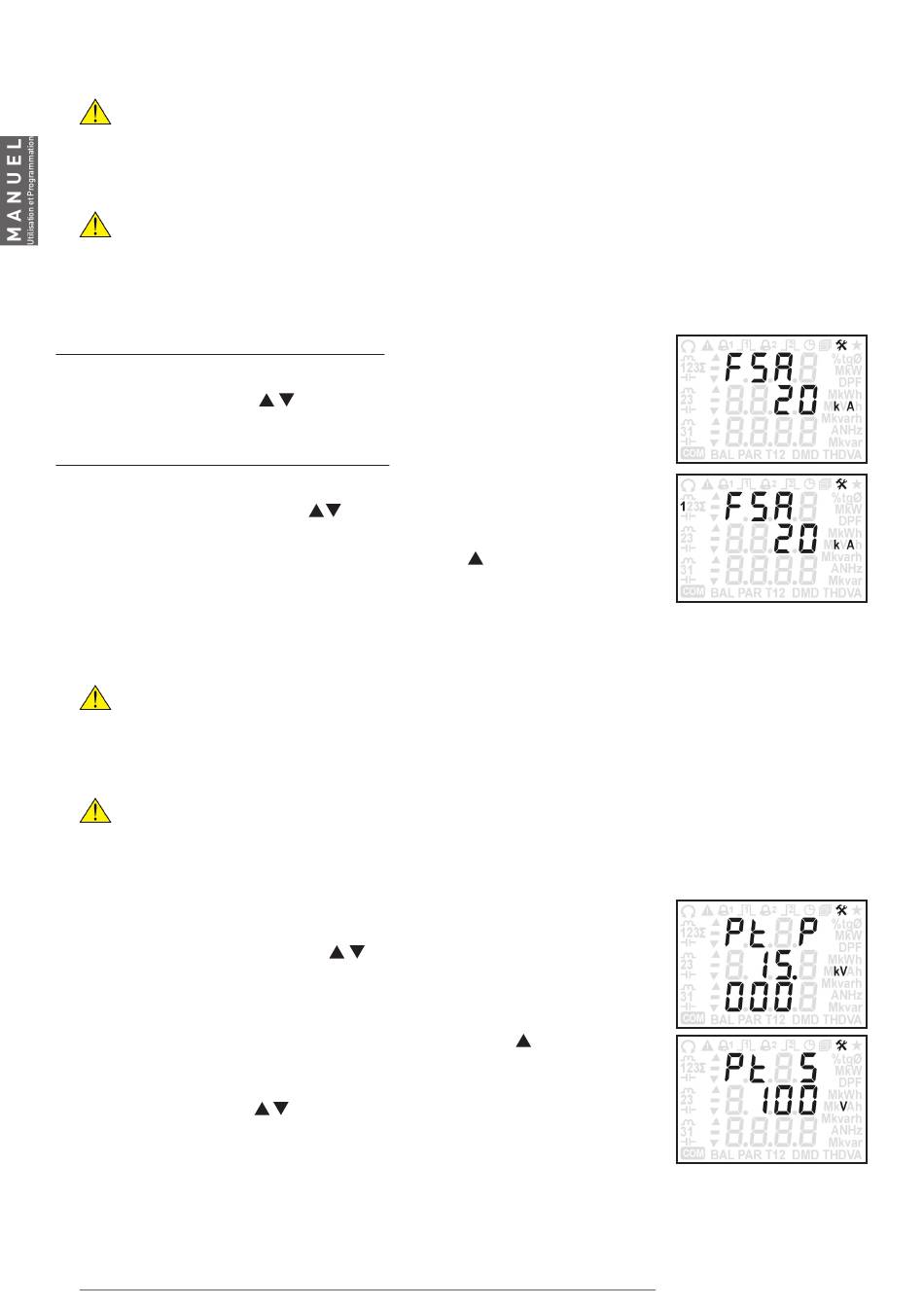

8.14.3 Configuration de FSA (Pleine echelle du courant)

ATTENTION! En cas de modification de ce paramètre, l'appareil procédera à:
• RAZ des valeurs Min/Max, DMD et compteurs d'énergie
• Fixe par défaut la sortie digitale en configuration (désactivée)
• Fixe par défaut le mode d'enregistrement (inactif) et efface tout éventuel enregistrement
ATTENTION! Le fond d'échelle de courant (FSA) dépend du paramètre ratio TT. Si le
produit FSA*TT est trop élevé, un symbole d'erreur clignote à l'écran et le paramètre
FSA doit être redéfini. Le FSA doit être défini en respectant la formule suivante:
FSA * TT primaire * 3 ‹ 9999 MW
La page est différente selon le mode FSA (ALL ou SEP) sélectionné.
En cas de mode de configuration FSA "ALL"
1. Pour changer l'échelle de mesure, presser la touche   la valeur clignote.
A l'aide des touches
confirmer par la touche   . Valeurs disponibles: 500A / 4kA / 20kA.
En cas de mode de configuration FSA "SEP"
1. Pour changer l'échelle de mesure de la phase 1, presser la touche   , la valeur
clignote. A l'aide des touches
et confirmer par la touche   . Valeurs disponibles: 500A / 4kA / 20kA.
2. Après avoir configuré la phase 1, presser la touche
de la phase 2. Le numéro de phase est indiqué sur le côté gauche de l'écran.
Procéder de même pour configurer la phase 2 puis 3.

8.14.4 Configuration du rapport de TT (Transformation en Tension)

ATTENTION! En cas de modification de ce paramètre, l'appareil procédera à:
• RAZ des valeurs Min/Max, DMD et compteurs d'énergie
• Fixe par défaut la sortie digitale en configuration (désactivée)
• Fixe par défaut le mode d'enregistrement (inactif) et efface tout éventuel enregistrement
ATTENTION! ! Le ratio TT est en interaction avec le FSA (boucles rogowski). Si le produit FSA*TT
est trop élevé, un symbole d'erreur clignote et le ratio TT doit être redéfini. Le ratio TT doit
être réglé en respectant la formule: FSA * primaire TT * 3 ‹ 9999 MW
Les pages de configuration du ratio TT sont identiques pour toutes les phases. Pour définir les valeurs au
primaire et au secondaire, suivre les instructions ci-dessous.
1. Pour changer la valeur du primaire TT, presser la touche   le premier digit
clignote. A l'aide des touches
avec la touche   . Répéter de même pour les autres digits. Plage de valeurs:
0.001...999.999 kV. Pour tout raccordement direct en tension, mettre la valeur
1, le secondaire TT est alors automatiquement fixé à 1.
2. Après la configuration du primaire, presser la touche
secondaire TT.
3. Pour définir le secondaire TT, presser la touche   Le premier digit clignote.
A l'aide des touches
la touche   . Plage de valeurs: 80...150 V. Si la valeur du primaire tension
est à 1, la valeur du secondaire est aussi fixée à 1 et n'est pas modifiable.
32
faire votre choix parmi les valeurs disponibles et
faire votre choix parmi les valeurs disponibles
régler la valeur souhaitée et confirmer
sélectionner la valeur appropriée et confirmer par
pour accéder au réglage
pour accéder au
