10
Informations sur le fonctionnement
L'écran d'accueil affiche des informations de base sur le fonctionnement de l'appareil. Il est divisé en plusieurs sections : État,
demande, modulation, capteurs et navigation.

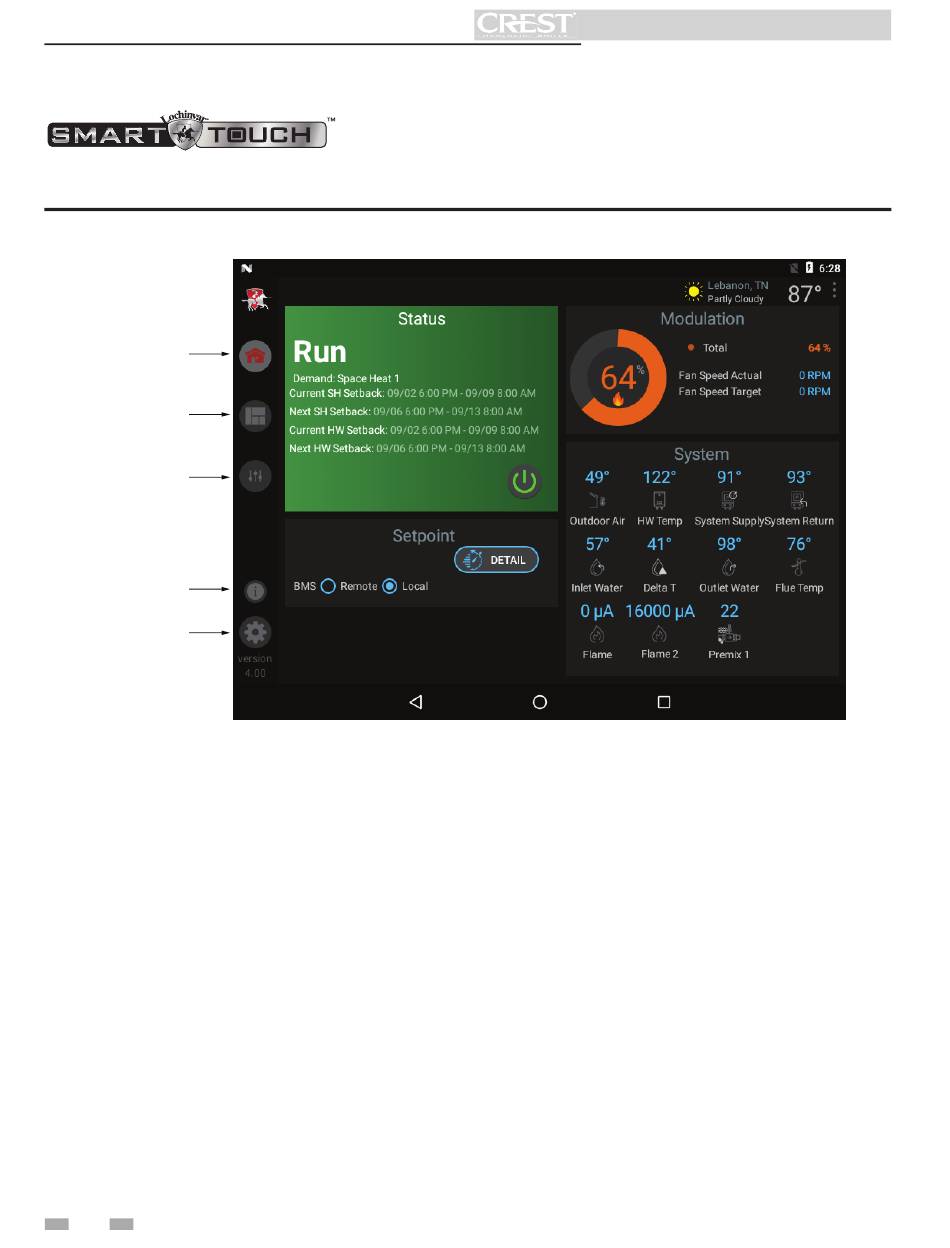

Figure 10-1 Écran d'accueil
HOME
VIEW
SETUP
INFORMATION
SETTINGS
• La section État est située en haut à gauche de l'écran et
affiche le fonctionnement actuel de l'appareil (c.-à-d.
Arrêt, Attente, Blocage et Verrouillage), y compris :
la demande de conduite actuelle, la prochaine baisse
de température prévue, la raison de tout blocage ou
verrouillage, et un bouton marche/arrêt.
• La section Demande est située en bas à gauche de l'écran
et affiche des informations sur les objectifs et les limites de
la demande en cours de traitement.
• La section Modulation est située en haut à droite de
l'écran et affiche la modulation cible de l'appareil. Cette
section comprend également les vitesses cible et réelle des
ventilateurs.
• La section Capteur est située en bas à droite de l'écran et
affiche à la fois le capteur installé en usine et le capteur
installé sur site, y compris : température de l'eau à l'entrée,
température de l'eau Delta T, température de l'eau à la
sortie, température de la cheminée et température du
réservoir HW.
60
w/Crest CON•X•US l'Interface (CCI)
• La section de Navigation se trouve en bas à gauche de
l'écran. Il y a cinq (5) sections situées en dessous de la section
Lochinvar : Accueil, Affichage, Configuration, Informations
(A propos de) et Paramètres. La section d'accueil est l'écran
illustré ci-dessus. La section Vue fournit des informations
plus détaillées, y compris les sous-sections concernant les
noms de domaine en : Histoire, Cascade, Graphique, et
une liste complète des valeurs actuelles du capteur. La
section Configuration dispose de plusieurs écrans pour vous
aider à réglerl'appareil. La section Configuration comprend
des écrans de réglage : Points de consigne, réglages de la
pompe, cascade, BMS, rampe Retard, et recul nocturne. La
section Informations fournit des informations sur le
matériel et les logiciels. Y compris la version logicielle
actuelle de l'interface, la version de la commande de la
chaudière et l'appareil CON-X-US Numéro de série. La
section Réglages permet d'activer plusieurs fonctions de
configuration de l'interface, notamment : Réglage de l'heure,
unité de température Sélectionnez, Lochinvar Link, System
Update et WiFi Setup.
