Rejet du condensat
Purge du condensat
1. La Crest est un appareil à haut rendement qui produit du
condensat.
2. L'arrière de la chaudière a un raccord de purge en acier
inoxydable de 1 pouce (25,4 mm) et une conduite de
ventilation en acier inoxydable de 3/8 pouce (9,8 mm), pour
la connexion au piège du condensat.
3. Connecter le raccord de 1 pouce (25,4 mm) au raccord de
1 puce (25,4 mm) du piège de condensat, à l'aide du flexible
en silicone fourni en usine. Fixer le flexible au piège du
condensat et à la chaudière à l'aide des pinces de flexible
fournies en usine.
4. Connecter le raccord de 3/8 de pouce (9,8 mm) au raccord
de 3/8 de pouce (9,8 mm) du piège de condensat (expédié
desserré), à l'aide du flexible en silicone fourni en usine.
Fixer le flexible au piège du condensat et à la chaudière à
l'aide des pinces de flexible fournies en usine.
5. Le piège à condensat doit être installé au même niveau ou
au-dessous de la base de la chaudière.
6. Le piège à condensat est dimensionné pour un tuyau de
connexion de sortie en PVC de 1".
7. Brancher la connexion des câbles du piège à condensat dans
le connecteur situé à l'arrière de l'appareil.
8. Pencher le tube de condensat vers le bas et à l' é cart de la
chaudière, dans une purge ou un filtre de neutralisation du
condensat. Le condensat de la Crest est légèrement acide
(généralement avec un pH de 3 à 5). Installer un filtre de
neutralisation si les codes locaux l' e xigent.
Un kit de neutralisant (FIG. 8-1) est disponible en usine.
Le KIT de neutraliseur doit être placé sur une surface d'au
moins 3 pouces au dessous du piège de condensat, avec la
tuyauterie fournie sur place (casse-vide) installée entre le
piège à condensat et le kit de neutraliseur

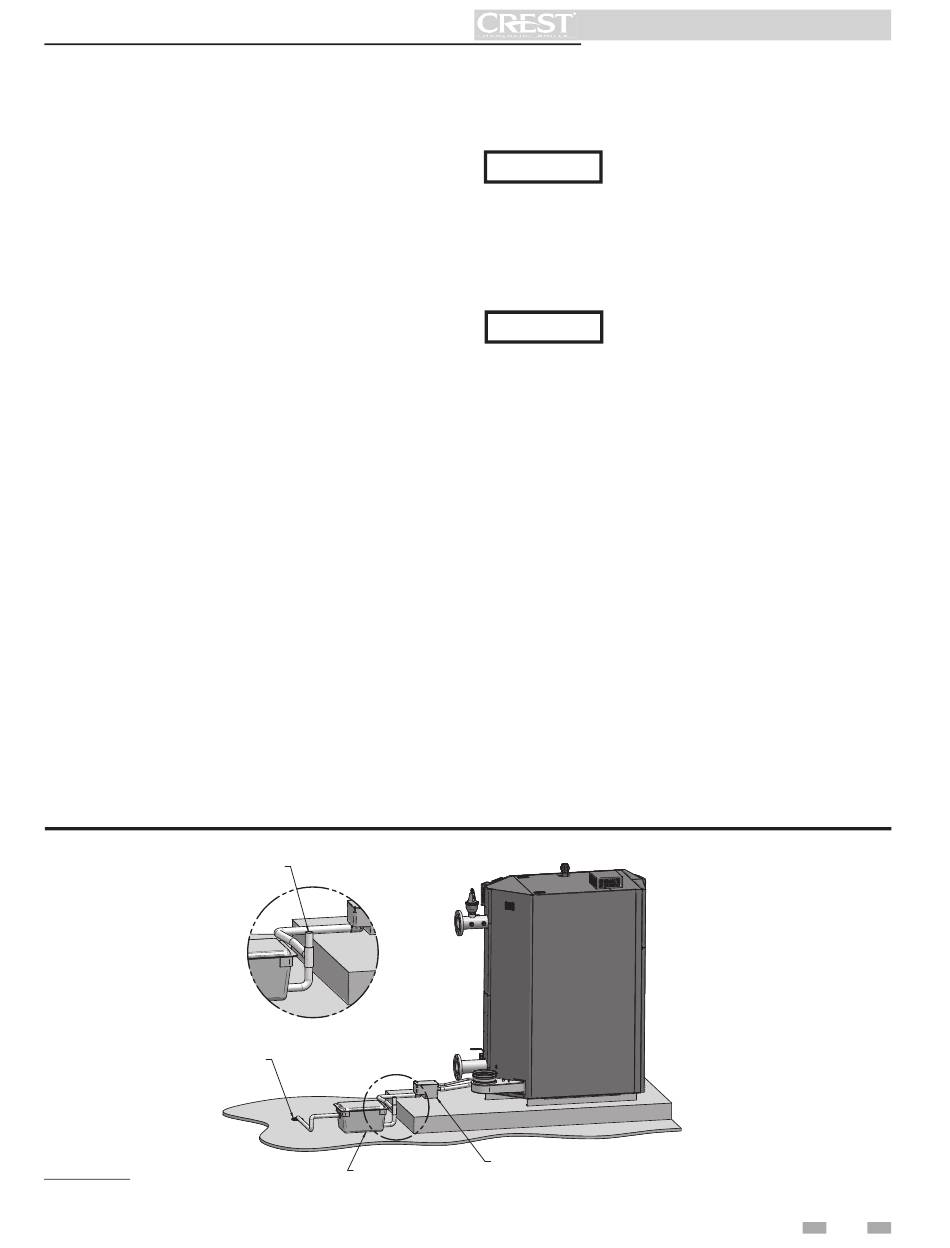

Figure 8-1 Élimination du condensat
PAUSE À VIDE
PURGE AU SOL
OU PLATEAU DE
RÉCUPÉRATION
REMARQUE: Neutraliseur affi ché
à titre d'illustration uniquement. Le
neutraliseur réel peut varier
DETÀIL
KIT DE NEUTRALISANT
(EN OPION) 3" MINIMUM
EN DESSOUS DU
PIÈGE À CONDENSAT
Manuel d'installation et de fonctionnement
9. Ne pas exposer la conduite du condensat au gel.
Utilisez des matériaux approuvés par
AVIS
l'autorité compétente. En l'absence d'une
autre autorité, le tuyau en PVC et en CPVC doit être conforme
à l'ASTM D1785 ou D2845. La colle et le primaire doivent être
conformes à l'ASME D2564 ou F493. Pour le Canada, utiliser
du tuyau, des raccords et de la colle en en PVC ou en CPVC,
certifiés CSA ou ULC.
Pour permettre un bon drainage sur
AVIS
de grandes distances horizontales, une
deuxième conduite de ventilation peut être nécessaire et la
taille des tubes peut devoir être augmentée à 1 pouce (25 mm).
La conduite de condensat doit rester libre de toute obstruction
et laisser le condensat s'écouler librement. Si le condensat
peut geler dans la conduite ou si la conduite est obstruée
d'une manière quelconque, le condensat peut s'échapper de la
chaudière et provoquer des dégâts matériels dus à l'eau.
10. Une pompe d' é limination du condensat est nécessaire
si la chaudière est en dessous de la purge. Pour installer
une pompe à condensat, en choisir une agréée pour les
chaudières et les fours à condensation. La pompe doit
avoir une commande de niveau d' e au pour empêcher les
dégâts dus au déversement du condensat. La commande
doit être reliée aux bornes du commutateur de vérification
du dispositif auxiliaire, sur le tableau de connexion basse
tension.
PIÈGE À CONDENSAT AU
MÊME NIVEAU OU EN
DESSOUS DE LA
BASE DE LA CHAUDIÈRE
