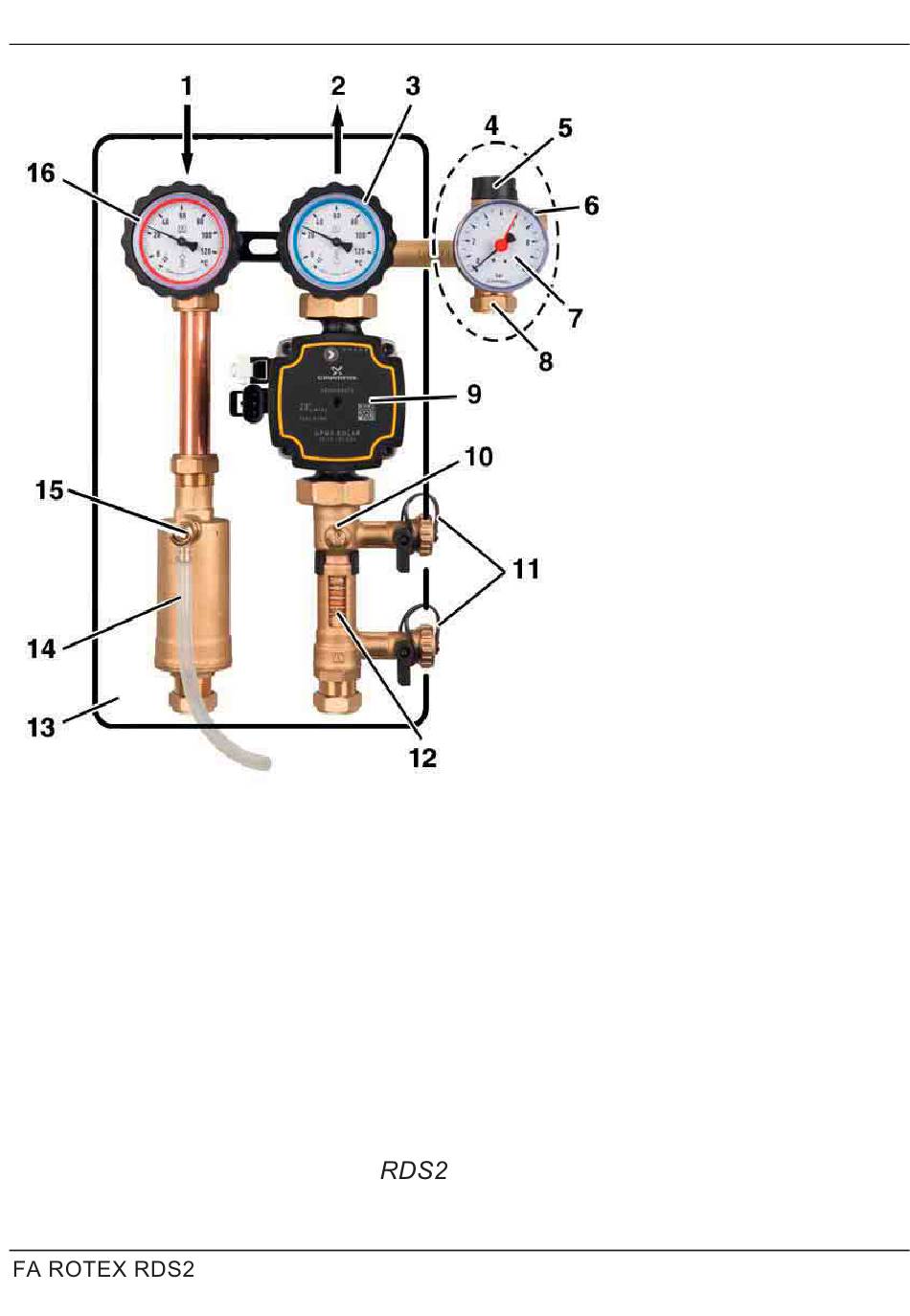

Fig. 1 : ROTEX
départ et retour avec robinets de remplissage et de rinçage et
dispositif de purge
- 06/2015
,
Description du produit
1 Départ
2 Retour
3 Vanne à sphère,
bleu, verrouillable,
avec frein à com-
mande par gravité et
thermomètre
4 Groupe de sécurité
5 Soupape de sécurité
6 Orifice de purge
7 Manomètre avec
vanne de montage
8 Raccord vase d'ex-
pansion
9 Pompe de circulation
1
Arrêt
0
1
Robinets de remplis-
1
sage et de rinçage
1
Débitmètre
2
1
Isolation thermique
3
1
Dispositif de purge
4
1
Vanne de purge avec
5
roue
1
Vanne à sphère,
6
rouge, verrouillable,
avec frein à com-
mande par gravité et
thermomètre
9
