TABLEAU DE BORD
Contrôle des composants en fonctionnement
Conditions préliminaires
La batterie du véhicule doit être correctement chargée.

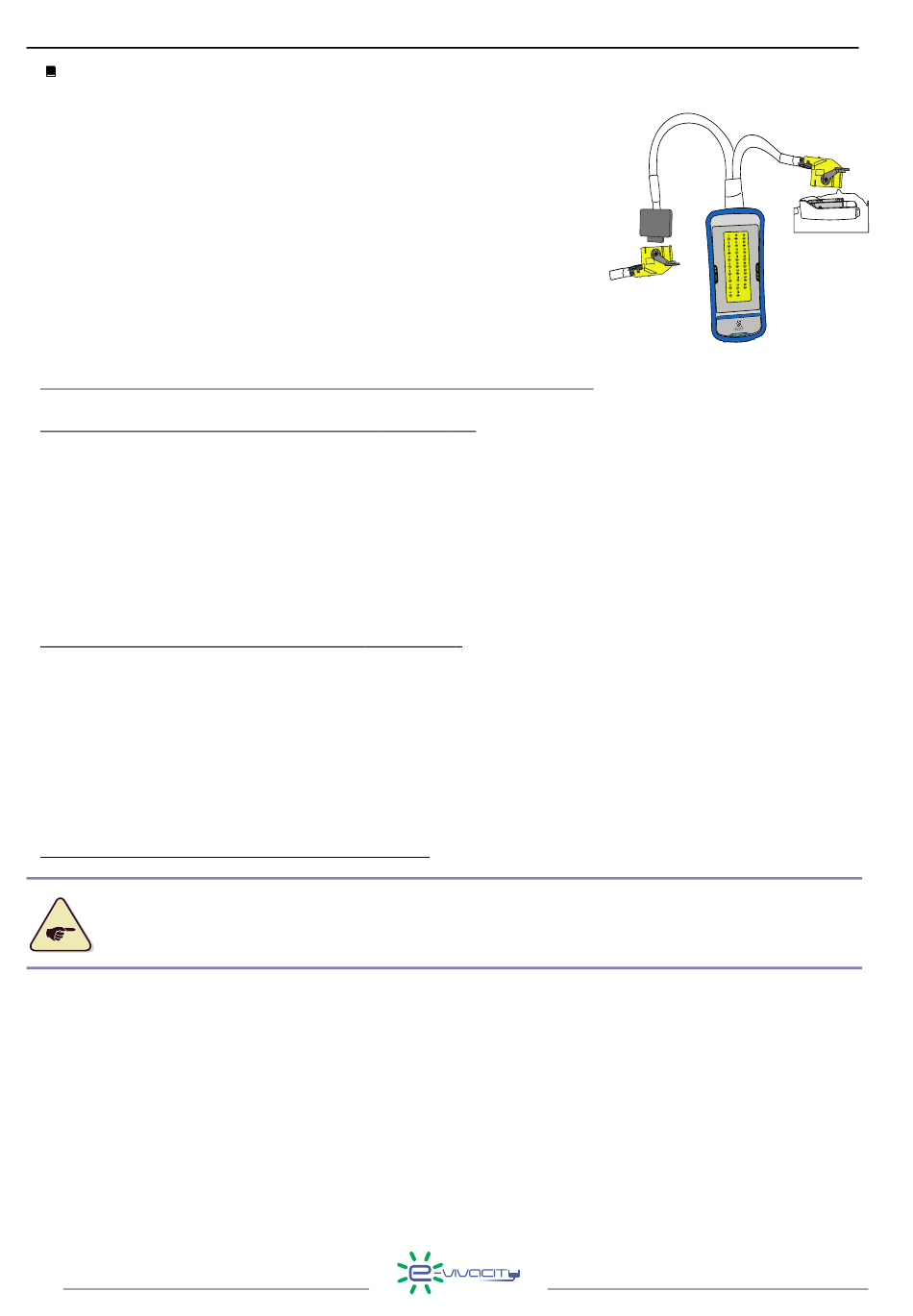

Le bornier 26 voies doit être connecté sur le faisceau et sur le
calculateur.
Avec le contact.
Véhicule prêt à fonctionner.
Se munir d'un pont et d'une lampe témoin. Voir chapitre :
Accessoires pour bornier page 9.
Contrôle des clignotants : (Borne 2) (Borne 19) (Borne 15) (Borne 20)
Contrôle des clignotants gauches (Borne 2) (Borne 19)
Positionner la lampe témoin entre les bornes 1 et 2 du bornier de contrôle.
Positionner un pont entre les bornes 14 et 19 du bornier de contrôle.
La lampe témoin doit clignoter + Fonctionnement du bruiteur de tableau de bord.
Si non contrôler :
Les clignotants gauches.
Remplacer le tableau de bord.
Contrôle des clignotants droits (Borne 15) (Borne 20)
Positionner la lampe témoin entre les bornes 1 et 15 du bornier de contrôle.
Positionner un pont entre les bornes 14 et 20 du bornier de contrôle.
La lampe témoin doit clignoter + Fonctionnement du bruiteur de tableau de bord.
Si non contrôler :
Les clignotants droits.
Remplacer le tableau de bord.
Contrôle de la commande de buzzer : (Borne 22)
La commande de buzzer est alimentée par du 24 Volts du module N°1.
Positionner un pont entre les bornes 25 et 22 du bornier de contrôle.
Le buzzer doit fonctionner.
Si non contrôler :
Remplacer le tableau de bord.
46
