Guide condensé
00825-0103-4809, Rév. DB
Décembre 2009
E
6,
TAPE
SUITE
Les restrictions et recommandations suivantes s'appliquent à l'emplacement des lignes
d'impulsion :
1. Les lignes d'impulsion acheminées horizontalement doivent avoir une pente minimum
de 83 mm/m.
• Pente descendante (vers le transmetteur) pour les applications sur liquide et sur vapeur
• Pente ascendante (vers le transmetteur) pour les applications sur gaz.
2. Les installations en extérieur pour des liquides, des gaz saturés ou de la vapeur peuvent
nécessiter un calorifugeage et un réchauffage pour éviter qu'elles ne gèlent.
3. Un manifold est recommandé pour toutes les installations. Les manifolds permettent à
un opérateur d'égaliser la pression avant le réglage du zéro et d'isoler le fluide procédé
du transmetteur.

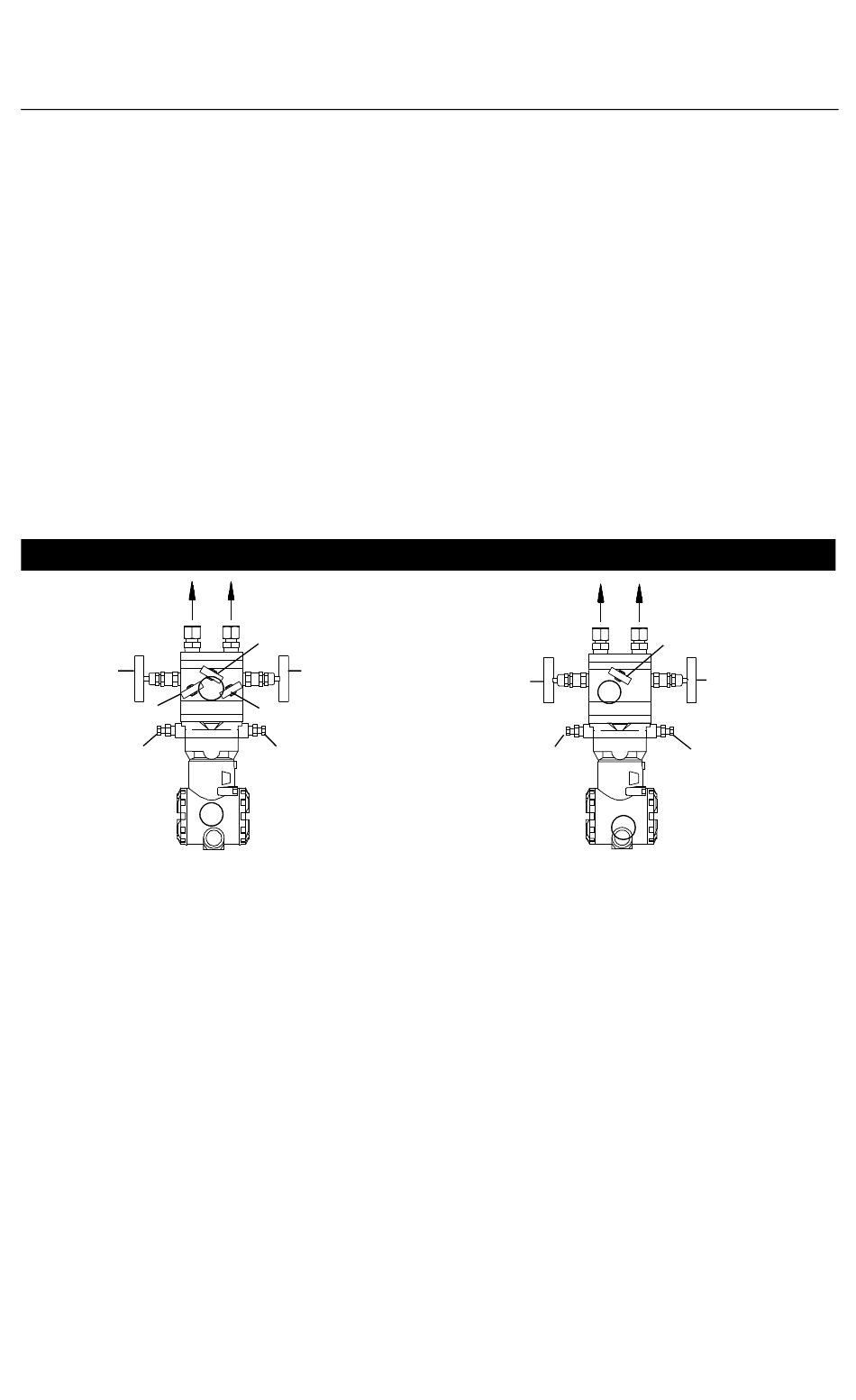

Figure 10. Identification des vannes sur les manifolds 3 et 5 vannes
Manifold 5 vannes
Vers PH
MH
MEH
DVH
...
Vers PL
MV
ML
2
MEL
DVL
1
Sonde Annubar 485 à bride
Manifold 3 vannes
Vers PH
Vers PL
MH
2
DVH
1
ME
ML
DVL
13
