Positionneur électro-pneumatique TZIDC-220
pour FOUNDATION FieldbusTM, boîtier antidéflagrant
3.2

Panneau de commande

Le panneau de commande intégré du positionneur TZIDC-220 et ses
quatre touches de commande sert aux fonctions suivantes :
- Observation du fonctionnement en cours
- Intervention manuelle en cours de service
- Paramétrage de l'appareil
- Mise en service entièrement automatique
Pour le protéger le panneau de commande est doté d'un couvercle
qui peut également être ouvert en zone Ex, ce qui permet à tout
moment de commander le positionneur de manière locale.
3.2.1

Mise en service par simple bouton-poussoir

La mise en service du positionneur TZIDC-220 s'effectue de manière
particulièrement conviviale. L'équilibrage automatique standard est
déclenché par une seule touche de commande et peut être lancé
sans connaissances de paramétrage détaillées de l'appareil.
En fonction du choix de l'entraînement (entraînement linéaire ou
pivotant), la position du point zéro de l'indicateur est automatiquement
modifiée :
- pour les enttraînements linéaire rotation vers la gauche
(CTCLOCKW)
- pour les entraînements pivotants rotation vers la droite
(CLOCKW).
En plus de l'équilibrage automatique standard, il est également
possible de procéder à un équilibrage défini par l'utilisateur. Cette
fonction se lance soit via le panneau de commande soit via le
programme de paramétrage.
Passage d'une colonne à deux colonnes
Passage d'une colonne à deux colonnes

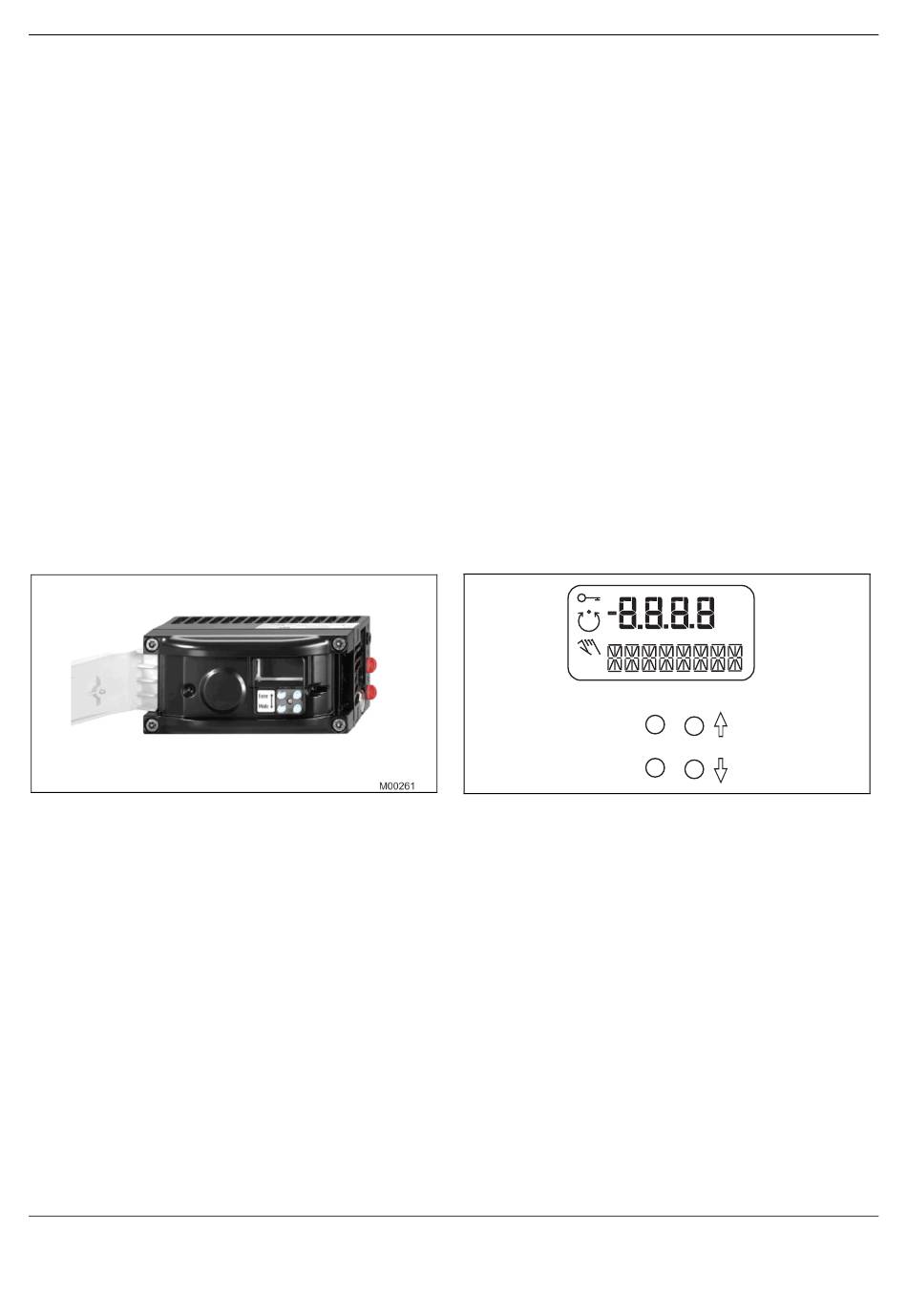

Fig. 3: TZIDC-220 ouvert avec vus sur le panneau de commande
Passage d'une colonne à deux colonnes
3.2.2 Commande
Les quatre touches de commande permettent de sélectionner les
différents niveaux de commande, le paramétrage et l'archivage des
réglages. Hormis les fonctions de commande connues, il est
également possible de procéder à un équilibrage automatique
simplifié. En quelques étapes et sans connaissances détaillées en
matière de paramétrage, vous pouvez alors lancer le réglage
automatique de l'appareil.
En cas de passage du mode d'entraînement de mode linéaire au
mode pivotant, la position du point zéro de l'indicateur est
automatiquement modifiée. Ainsi, pour les vannes se fermant vers la
droite, 0 % s'affiche à l'écran en position fermée.
3.2.3 Affichages
Les indications de l'afficheur LCD à 2 lignes sont automatiquement
adaptées de manière correspondante à l'utilisation pour donner à
l'utilisateur les informations optimales.
En mode réglage, une brève pression sur les touches de commande
permet d'appeler différentes informations sur le positionneur TZIDC-
220 :
Touche vers le haut
Touche vers le bas
Enter (Entrée)
conf
ENTER
MODE
Fig. 4: Éléments de commande et d'affichage du TZIDC-220
10/18-0.34-FR
Communication cyclique :
- valeur de consigne (%)
- Etat de valeur de consigne
Communication acyclique :
- Etat de la communication
Mode de fonctionnement au niveau du
bus et adresse de bus
Version logiciel
°C
%
mA
M00235
9
