Installation type pour applications de lubrification

Légende de la F . 3.
IG
AA Régulateur d'air de la pompe
AB Lubrificateur de la conduite d'air
AC Filtre de la conduite d'air
AD Vanne d'air principale de type purge
(nécessaire, pour la pompe)
AE Vanne de vidange (nécessaire)
AG

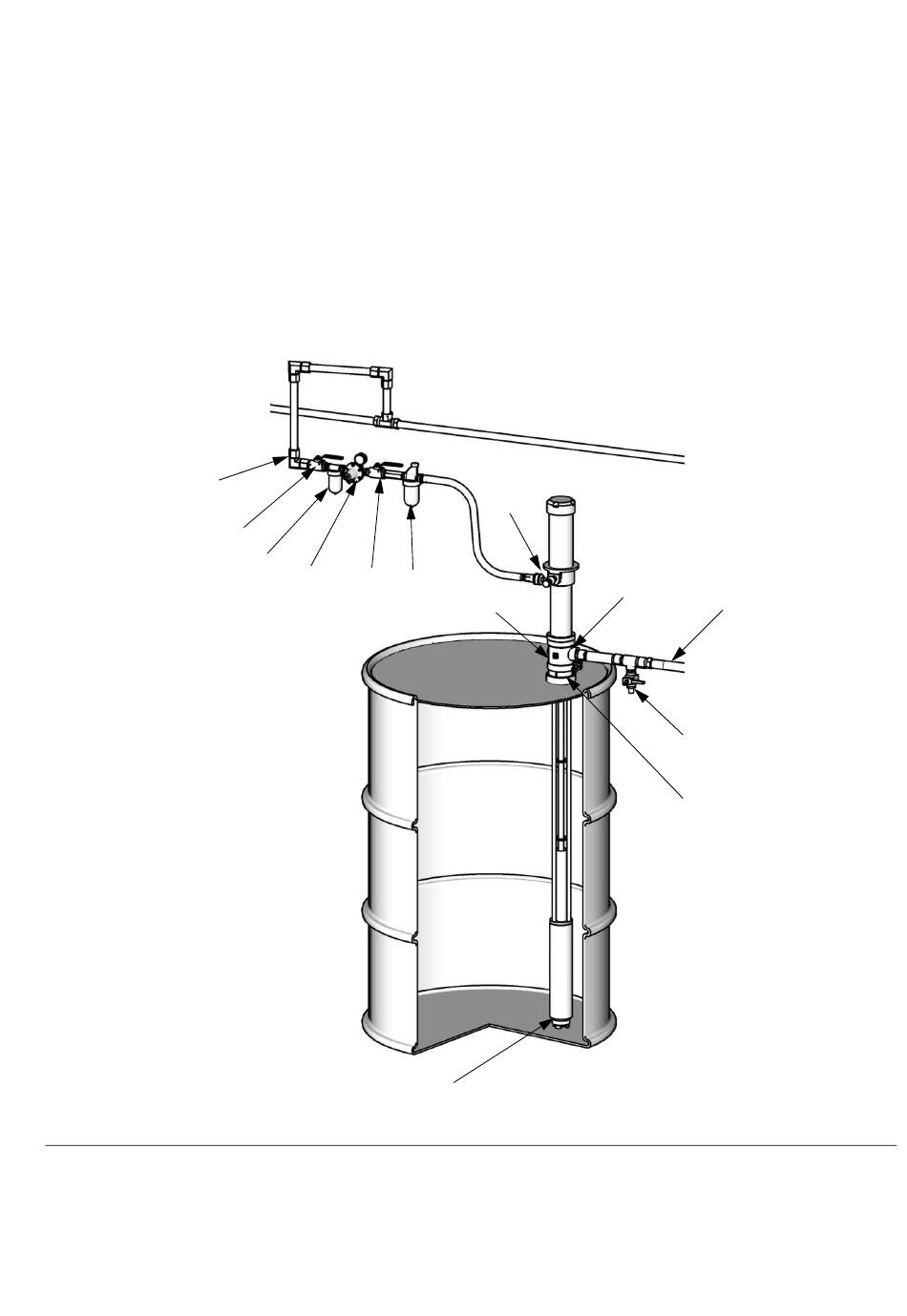

F . 3. Installation type pour applications de lubrification
IG
312955K
AD
AC
AA
AD
AF Adaptateur de bonde
AG Flexible d'air mis à la terre
AH Flexible de fluide mis à la terre
AJ Entrée de fluide de la pompe
AK Entrée d'air 1/4 npt(f) de la pompe
AL Sortie d'air 1/2 npt(f) de la pompe
AM Orifice de retour
AK
AB
AM
AJ
Installation type
AL
AH
AE
AF
ti11573a
9
