Instructions

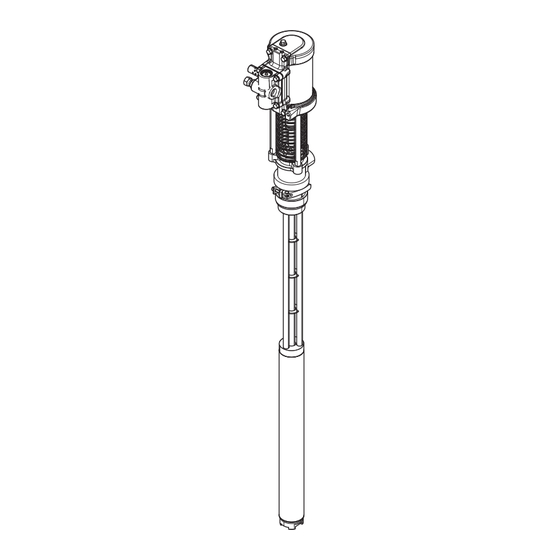

T3
Pompe de transfert avec un rapport de 3/1
À utiliser avec des mousses de polyuréthane, des polyurées et des produits similaires non
inflammables. À usage professionnel uniquement.
Non homologué pour une utilisation en atmosphères explosives en Europe.
Voir les informations sur le modèle à la page 2.
Pression maximale de service pneumatique de 6,9 bars
(0,69 MPa, 100 psi).
Pression maximale de service du liquide de 21,7 bars
(2,17 MPa, 315 psi).
Instructions de sécurité
importantes
Lire tous les avertissements et instructions
de ce manuel. Conserver ces instructions.
3A6729J
FR
Publicité
Table des Matières
Manuels Connexes pour Graco T3
Sommaire des Matières pour Graco T3
- Page 1 Instructions 3A6729J Pompe de transfert avec un rapport de 3/1 À utiliser avec des mousses de polyuréthane, des polyurées et des produits similaires non inflammables. À usage professionnel uniquement. Non homologué pour une utilisation en atmosphères explosives en Europe. Voir les informations sur le modèle à la page 2. Pression maximale de service pneumatique de 6,9 bars (0,69 MPa, 100 psi).
-
Page 2: Table Des Matières
Garantie standard de Graco ....34 Informations Graco ......34 Modèles... -
Page 3: Avertissements
Avertissements Avertissements Les avertissements suivants concernent la configuration, l’utilisation, la mise à la terre, l’entretien et la réparation de cet équipement. Le point d’exclamation est un avertissement général tandis que les symboles de danger font référence aux risques associés à une procédure particulière. Lorsque ces symboles apparaissent dans le texte du présent manuel, ou sur les étiquettes d'avertissement, se reporter à... - Page 4 Avertissements WARNING RISQUES LIÉS À UNE MAUVAISE UTILISATION DE L’ÉQUIPEMENT Une mauvaise utilisation peut causer de graves blessures, pouvant entraîner la mort. • Ne pas utiliser l’appareil en cas de fatigue ou sous l’influence de médicaments, de drogue ou d’alcool. •...
-
Page 5: Informations Importantes Concernant Les Isocyanates (Iso)
Informations importantes concernant les isocyanates (ISO) Informations importantes concernant les isocyanates (ISO) Les isocyanates (ISO) sont des catalyseurs utilisés dans les matériaux à deux composants. Conditions concernant l’isocyanate La pulvérisation et la distribution de produits qui contiennent des isocyanates créent des vapeurs, des embruns et des particules atomisées qui peuvent être nocifs. -
Page 6: Inflammation Spontanée Du Produit
Informations importantes concernant les isocyanates (ISO) Inflammation spontanée du produit La pulvérisation et la distribution de produits qui contiennent des isocyanates créent des vapeurs, des Certains produits peuvent s’enflammer spontanément embruns et des particules atomisées qui peuvent être s’ils sont appliqués en couche trop épaisse. Lire les nocifs. -
Page 7: Sensibilité Des Isocyanates À L'humidité
Informations importantes concernant les isocyanates (ISO) Sensibilité des isocyanates Résines de mousse avec agents à l’humidité gonflants 245 fa L’exposition à l’humidité entraînera le durcissement Certains agents d’expansion des mousses mousseront partiel des isocyanates et la formation de petits cristaux aux températures supérieures à... -
Page 8: Installation Type
Doseur Reactor Récipients à déchets Flexible chauffé Conduites d’alimentation en produit (217382) Capteur de température du produit (FTS) Pompe d'alimentation T3 (autres articles à acheter Flexible court chauffé séparément) Pistolet de pulvérisation Fusion Agitateur Tuyau d’alimentation en air du pistolet Dessiccateur Diamètre intérieur minimum de 3/8"... -
Page 9: Installation Type Avec Circulation
. 2: Installation type avec circulation REMARQUE : Voir Installation type avec lubrification à la page 10 pour connaître les composants nécessaires. Légende : Doseur Reactor Pompe d'alimentation T3 (autres articles achetés Flexible chauffé séparément) Capteur de température du produit (FTS) Agitateur Flexible court chauffé... -
Page 10: Installation Type Avec Lubrification
Installation type Installation type avec lubrification . 3: Installation type avec lubrification Légende : AA Régulateur de débit d’air de la pompe AJ Entrée produit de la pompe AC Filtre de la conduite d’air* AK Entrée d'air de la pompe, 1/4 npt(f) AD Vanne d’air principale de type purgeur (nécessaire)* AL Sortie produit de la pompe, 3/4 npt(f) AE Vanne de vidange de produit de pulvérisation (requise)*... -
Page 11: Installation
Installation Installation Une vanne d'air principale de type purge (AD) et une vanne de vidange de produit (AE) sont nécessaires dans votre système ; elles ont pour but d'aider à réduire le risque de blessures graves, y compris d'éclaboussures de produit dans les yeux ou sur la peau et des blessures liées aux pièces en mouvement pendant le réglage ou la réparation de la pompe. -
Page 12: Accessoires
Installation Accessoires Rinçage de l’équipement avant l'utilisation Pour que la pompe puisse fonctionner de manière optimale, veiller à ce que tous les accessoires aient L’équipement a été testé avec une huile légère laissée les bonnes dimensions, de sorte qu’ils répondent aux à... -
Page 13: Montage
Montage Montage 1. Raccorder le régulateur de débit d'air (AR) fourni 4. Lubrifier les filetages du diamètre intérieur de au raccord pivotant du collecteur du moteur l’adaptateur de bonde et les filetages de fixation. pneumatique. Voir la F . 5. Veiller à... - Page 14 Montage 6. Modèle 24Z834 (acier au carbone) uniquement : Le modèle 24Z834 possède un orifice de retour qui peut être utilisé pour faire circuler le produit vers le fût. Dans un système de circulation, retirer la prise du tuyau de l'orifice de retour (56) et raccorder une conduite de retour de produit à...
-
Page 15: Fonctionnement
Fonctionnement Fonctionnement Procédure de décompression Rinçage de l’équipement Suivre la procédure de décompression chaque fois que ce symbole apparaît. Relier toujours les équipements et les bacs de récupération à la terre afin d'éviter tout incendie et toute explosion. Rincer toujours à la pression la plus basse possible afin d’éviter toute étincelle statique Cet équipement reste sous pression tant que la et toute blessure due à... -
Page 16: Démarrage Quotidien
3. Allumer l’alimentation en air principale. régulateur de débit d'air sur zéro. 4. Serrer doucement le régulateur de débit d'air jusqu'à ce que la pompe de transfert T3 fonctionne doucement. 5. Utiliser le régulateur de débit d’air pour contrôler la pression de la pompe. Voir le Tableau de conversion de pression, page 31. -
Page 17: Guide De Dépannage
Guide de dépannage Guide de dépannage 1. Observer la Procédure de décompression, page 15, avant de vérifier ou de réparer la pompe. 2. Contrôler toutes les sources de problème et les causes possibles avant de démonter la pompe. Problème Cause Solution La pompe ne fonctionne pas Vanne d’air endommagée... - Page 18 Guide de dépannage Problème Cause Solution De l'air s'échappe constamment La plaque de vanne d’air (13) ou la Remplacer ou réparer la vanne d'air du silencieux. cuvette (14) sont endommagées (14). Le moteur pneumatique « rebondit » Vanne inférieure endommagée Remplacer la vanne de commande en sommet de course inférieure (13).
- Page 19 Guide de dépannage 3A6729J...
-
Page 20: Pièces
Pièces Pièces Moteur pneumatique Acier inoxydable (25C864) Acier au carbone(17U110) Serrer à un couple de 15 à 18 N•m (11 à 13 pi-lb). Appliquer du lubrifiant. Appliquer de l'adhésif, puis serrer à un couple de 47,4-54,2 N•m (35-40 pi.-lb). Serrer à un couple de 10,7-11,8 N•m (95-105 pi-lb). 3A6729J... -
Page 21: Liste Des Pièces
- - - - - COUVERCLE, inférieur, 2,5 tige, T3 2† 108993 JOINT, torique 19† - - - - - PISTON, moteur pneumatique, T3 3† - - - - - JOINT À SOUFFLET, 9/16 - - - - - COLLECTEUR, intermédiaire, 4†... -
Page 22: Vanne D'air
Pièces Vanne d’air Appliquer du lubrifiant. 3A6729J... - Page 23 Pièces Liste des pièces Réf. Réf. Désignation Qté. Réf. Réf. Désignation Qté. - - - - - ROULEAU, détente, petit 1†‡ - - - - - JOINT TORIQUE, 018 buna - - - - - CORPS, vanne d’air, petit, npt 2†‡...
-
Page 24: Bas De Pompe
Pièces Bas de pompe Acier inoxydable (26A304) Appliquer du lubrifiant. Serrer à un couple de 20,3-33,8 N•m (15-25 pi-lb). Appliquer du produit d'étanchéité. Serrer à un couple de 13,5-16,2 N•m (10-12 pi-lb). Tourner l'écrou de presse-étoupe (6) vers le bas jusqu'à ce qu'il soit Serrer à... - Page 25 113944 JOINT, torique États-Unis 24J532 TUBE, aspiration 156823 RACCORD, tournant 24J534 CYLINDRE, produit 24Z963 RÉGULATEUR, T3, raccord rapide 20‡ 120294 GOUPILLE, à épaulement, 4,8 mm (3/16 po.) de diamètre x 1 † Pièces comprises dans le kit de joint supérieur 15J563 BAGUE, retenue 22‡...
-
Page 26: Acier Au Carbone (24Z834)
Pièces Acier au carbone (24Z834) Serrer à un couple de 20,3-33,8 N•m (15-25 pi-lb). Appliquer du lubrifiant. Serrer à un couple de 13,5-16,2 N•m (10-12 pi-lb). Appliquer du produit d'étanchéité. Tourner l'écrou de presse-étoupe (6) vers le bas jusqu'à ce qu'il soit Serrer à... - Page 27 17R705 BRIDE, fixation, T3 17R693 RESSORT, garde, T3 120348 VIS, sch, 6,35 mm (1/4 po.) 15J560 JOINT, PTFE -20 x 1,00 24Z963 RÉGULATEUR, T3, raccord rapide 15J558 GARNITURE, joint, femelle 156823 RACCORD, tournant 15J557 JOINT, en V, PTFE 114558 COUPLEUR, canalisation, air 15J556 GARNITURE, joint, mâle...
-
Page 28: Accessoires
Accessoires Accessoires Collier de mise à la terre (non compris) Filtre de conduite d’air (non compris) Pression de service maximale : Réf. Désignation Qté 250 psi (1,7 MPa, 17,5 bars) 103538 COLLIER, mise à la terre Réf. Désignation Qté 106149 FILTRE, conduite d’air ; entrée et sortie de 1/2 ptn(f) Vanne d’air principale de type purgeur (non compris) -
Page 29: Régulateur D'air Et Manomètre (Compris)
Accessoires Régulateur d'air et manomètre (compris) Kit de tuyau de retour (non compris) Pression maximum de service de 7 bars (0,7 MPa, Réf. Désignation Qté 100 psi) 246477 KIT, tuyau de retour en acier au carbone 1 24D106 KIT, tuyau de retour en acier inoxydable Réf. -
Page 30: Graphique Des Performances
Graphique des performances Graphique des performances Calcul de la pression de sortie Calcul de la consommation du produit d'air de la pompe Pour connaître la pression de sortie du produit (psi) Pour calculer la consommation en air de la pompe à... -
Page 31: Tableau De Conversion De Pression
Graphique des performances Tableau de conversion de pression Pression d’air Pression du liquide 50 psi 25,0 psi 22,2 psi 16,7 psi (3,4 bars, 0,34 MPa) (1,3 bars, 0,13 MPa) (1,5 bars, 0,15 MPa) (1,1 bars, 0,11 MPa) 75 psi 37,5 psi 33,3 psi 25,0 psi (5,1 bars, 0,51 MPa) -
Page 32: Dimensions
Dimensions Dimensions Dimension Mesure A (longueur hors tout) 127,8 cm (50,3") B (longueur de la pompe) 85,6 cm (33,7") Entrée d’air 1/4" npt Sortie de produit 3/4" npt(f) 3A6729J... -
Page 33: Caractéristiques Techniques
Caractéristiques techniques Caractéristiques techniques T3, pompe de transfert avec un rapport de 3/1 É.-U. Unités métriques Rapport de pression Pression de service maximale du produit 315 psi (2,17 MPa, 21,7 bars) Pression maximale d’admission d’air 100 psi (0,68 MPa, 6,8 bars) Débit de sortie continu maximum... -
Page 34: Garantie Standard De Graco
Graco garantit que tout le matériel mentionné dans le présent document, fabriqué par Graco et portant son nom, est exempt de défaut de matériel et de fabrication à la date de la vente à l’acheteur et utilisateur initial. Sauf garantie spéciale, élargie ou limitée, publiée par Graco, Graco réparera ou remplacera, pendant une période de douze mois à...
