2.1 Schémas d'encombrement
Module C1
DCS 50x-0025
DCS 50x-0050
DCS 50x-0075
Dimensions en mm
Masse approx. 7,6 kg
Module C1
DCS 50x-0100
DCS 50x-0110
DCS 50x-0140
Dimensions en mm
Masse approx. 11,5 kg
DCS 500 désigne indistinctement DCS 500 / DCS 500B / DCF 500
pour vis M6
Bornier ventilateur
Bornier signaux
(+)

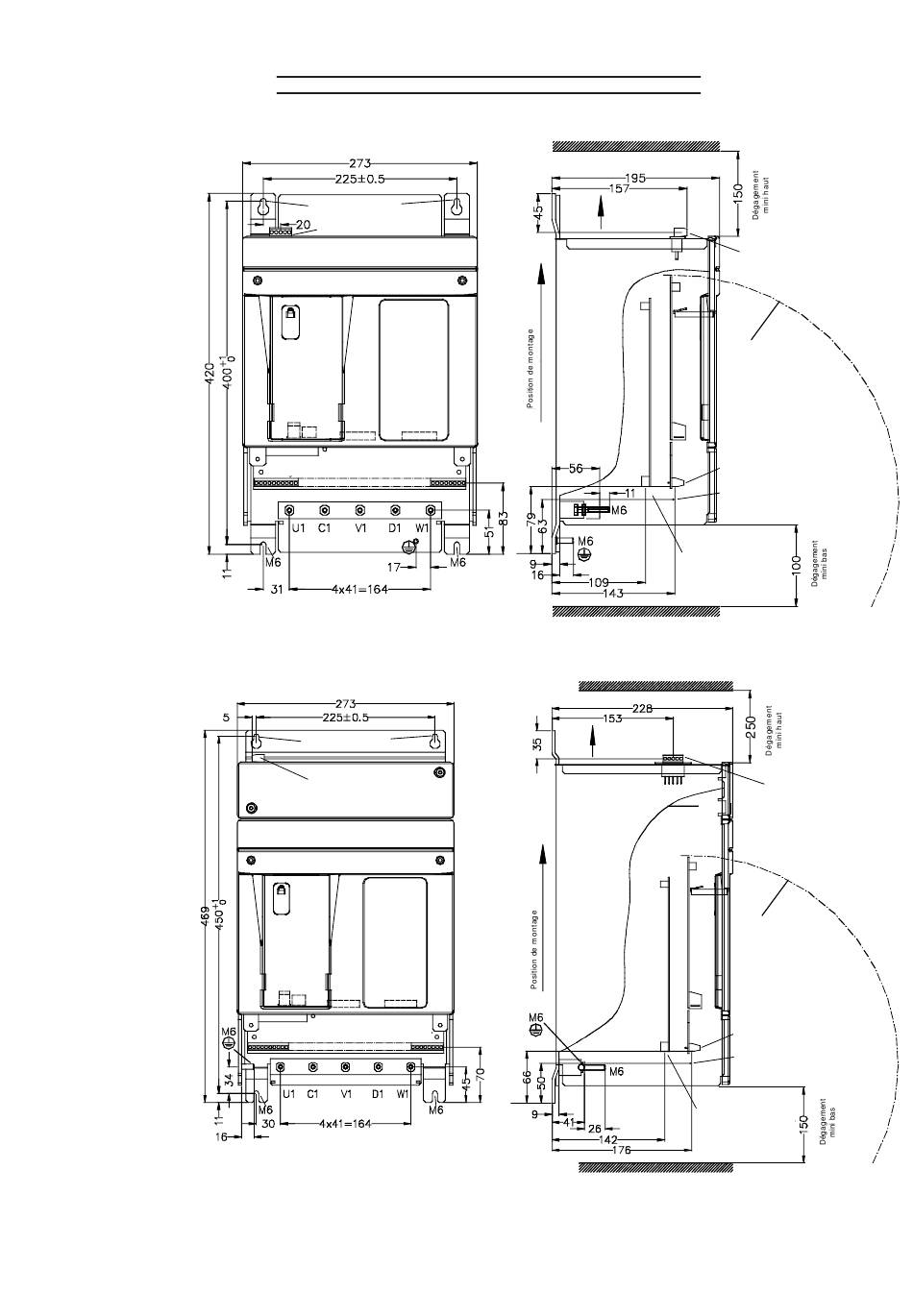

Fig. 2.1/1 : Encombrement module C1
pour vis M6
Bornier ventilateur
Bornier signaux
(+)
Fig. 2.1/2 : Encombrement module C1
III 2-2
(-)
(-)
Sens de la
Sense de la
circulation d'air
Bornier ventilateur
Rayon de basculement
de la carte commande
r=262, 170°
Bornier signaux
Point pivot
Borniers
raccord. puissance
Sens de la
Sense de la
circulation d'air
Rayon de basculement
de la carte commande
r=262, 170°
Bornier signaux
Point pivot
Borniers
raccord. puissance
Bornier ventilateur
