ABB-free@home
5.3

Dimensions

Nota...
Toutes les indications de dimensions sont en mm. Tous les types
d'appareils décrits dans ce manuel présentent les mêmes dimen-
sions.

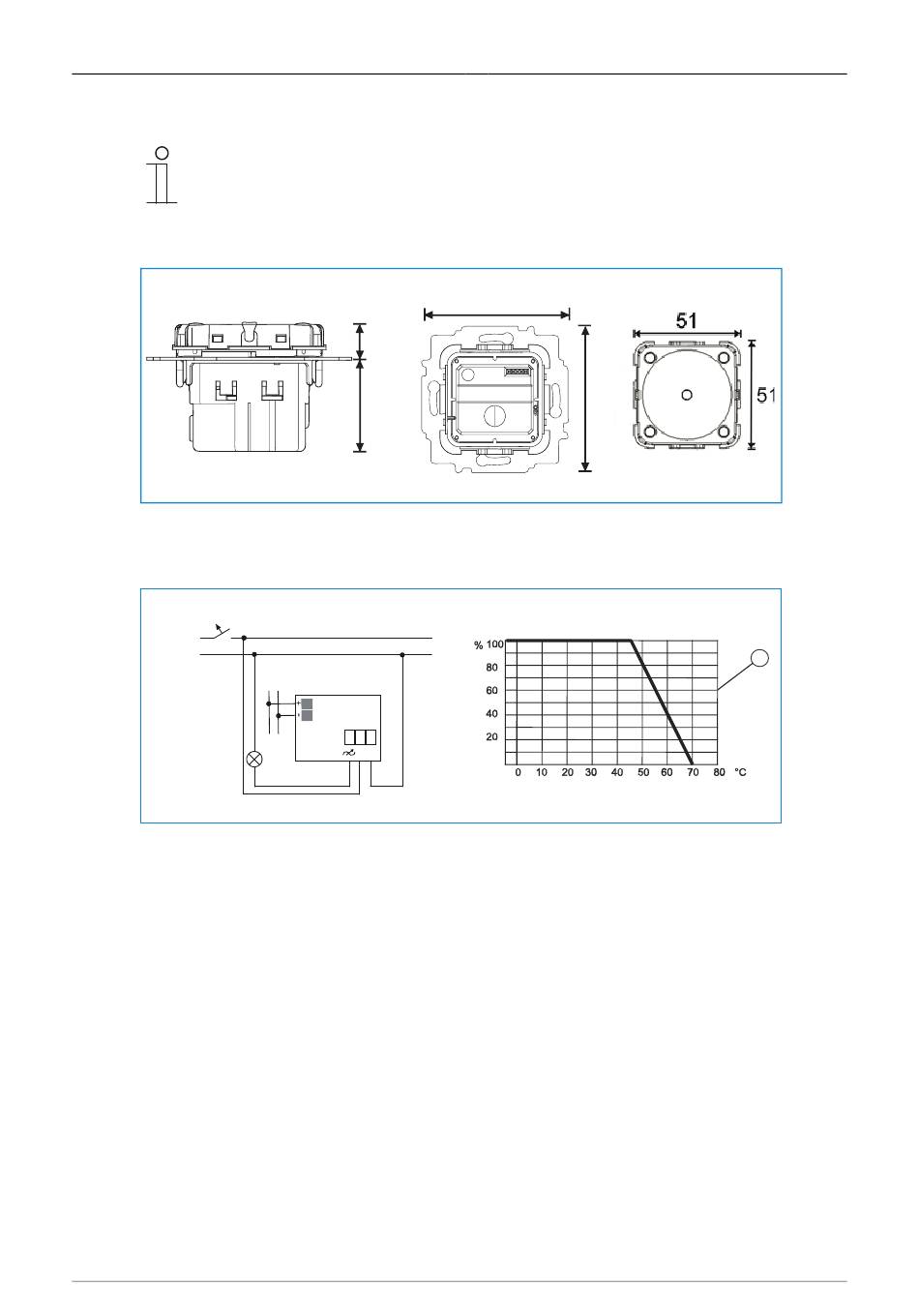

Fig. 4 : dimensions de tous les types d'appareils décrits
5.4
Schémas de raccordement
10 A
L
N
Fig. 5 : raccordement électrique
[1]
Courbe de réduction de la charge
»
Le fonctionnement sur des réseaux de transformateur d'isolation avec une
puissance absorbée ≤ 10kVA n'est pas autorisé !
»
Puissance absorbée maximale autorisée : 100 % = -5 °C...45 °C de tempé-
rature de fonctionnement (voir la courbe de réduction de charge [1] : % =
puissance nominale ; °C = température ambiante)
»
Au-delà d'une puissance absorbée de 25 W/VA, lors du raccordement d'une
LEDi conforme CEI 61000-3-2, des mesures appropriées d'augmentation de
la puissance absorbée à 80 W/VA max. sont nécessaires, par ex. en utilisant
des filtres d'harmoniques).
Manuel technique 1773-1-8555
®
13,1
31,5
Bus
L
N
Caractéristiques techniques
71
71
1
│12
