Endress+Hauser Proline Promag D 400 Information Technique page 22

22
Sortie courant 4-20 mA
1
+
_

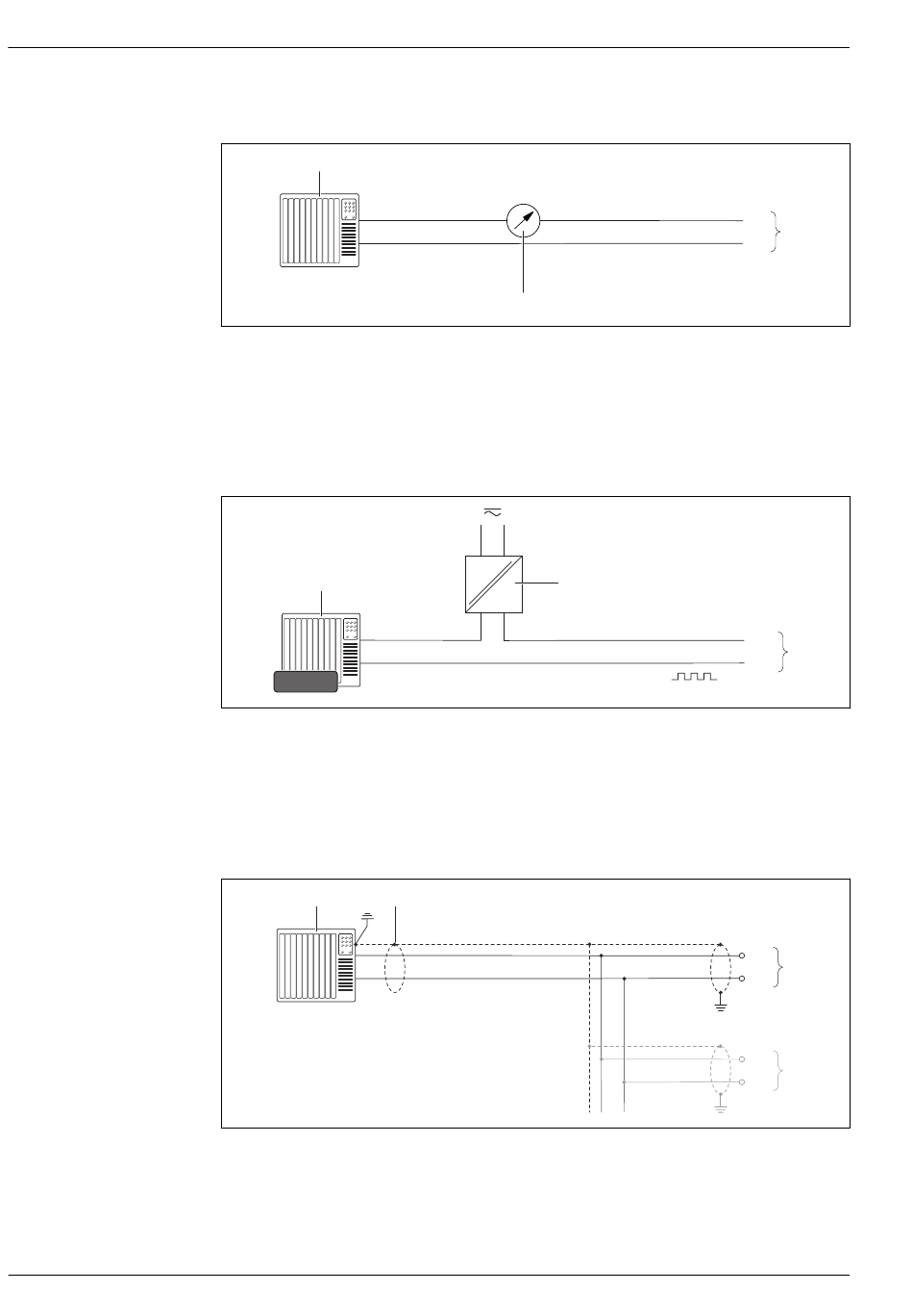

 6 Exemple de raccordement pour sortie courant 0-20 mA (active) et 4-20 mA (active)
1 Système/automate avec entrée courant (par ex. API)
2 Afficheur analogique : respecter la charge maximale (→  8)
3 Transmetteur
Sortie impulsion/fréquence
1
_
+
12345
 7 Exemple de raccordement pour sortie impulsion/fréquence (passive)
1 Système/automate avec entrée impulsion/fréquence (par ex. API)
2 Tension d' a limentation
3 Transmetteur : respecter les valeurs d' e ntrée (→  9)
PROFIBUS DP
1
2
A
B
 8 Exemple de raccordement pour PROFIBUS DP, zone non explosible et zone 2/Div. 2
1 Système/automate (par ex. API)
2 Blindage de câble, des deux côtés mise à la terre du blindage de câble nécessaire afin de satisfaire aux
exigences CEM ; tenir compte des spécifications de câble (→  25)
3 Répartiteur
4 Transmetteur
0/4...20 mA
2
2
– +
Proline Promag D 400
+
3
–
A0017162
+
3
–
A0016801
A
3
B
A
3
B
A0021429
