Simplex 4100ES Fiche Technique page 4

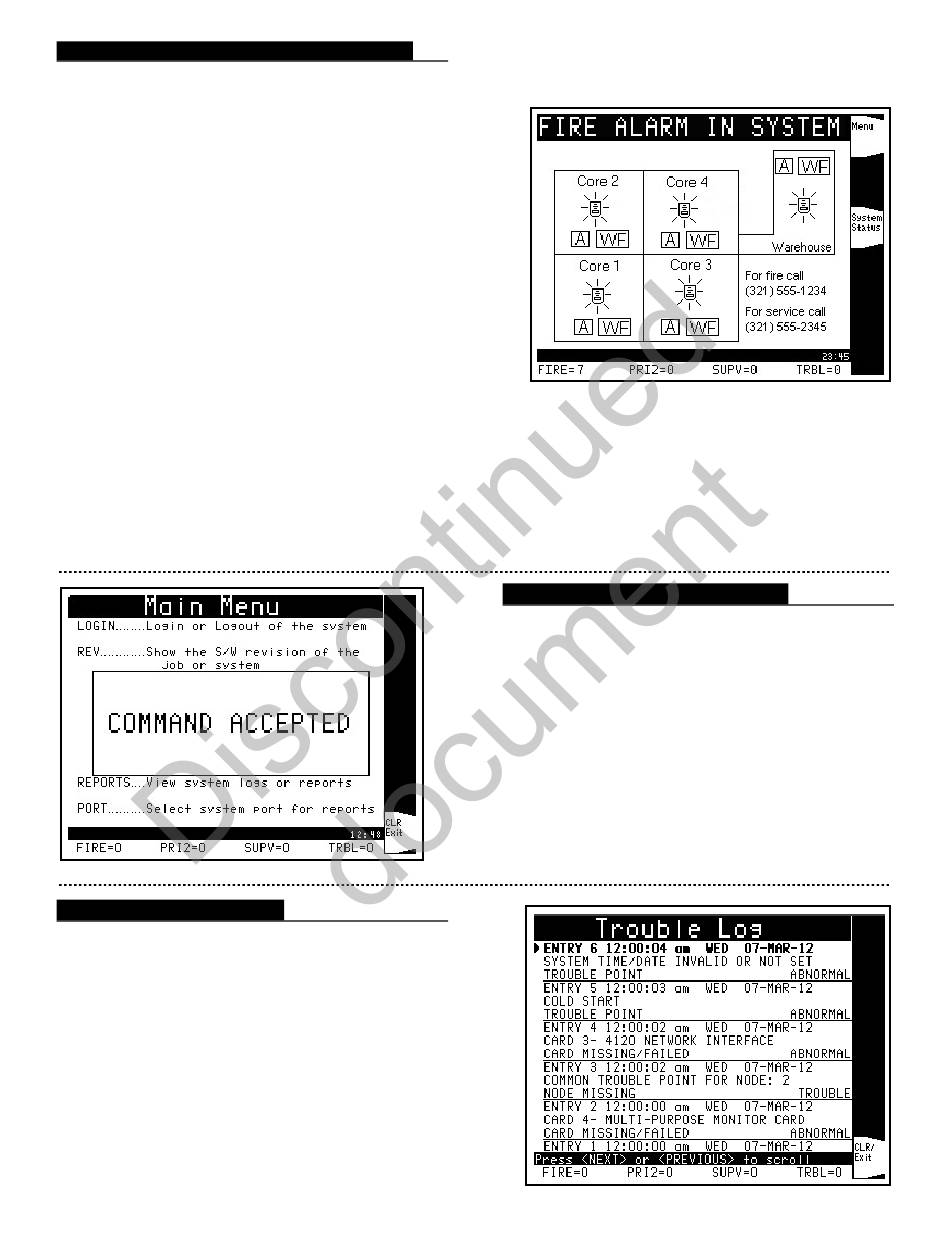

Plan de situation avec icônes d'événements
Image (bitmap) du plan de situation. Le centre de
commande InfoAlarm supporte une image monochrome du
plan de situation (281 x 192 pixels) qui peut aussi afficher
des icônes pour indiquer une certaine activité à un endroit
donné. À droite est montré un plan de situation avec icônes
pour chaque secteur d'un immeuble. Dans cet exemple,
chaque secteur est illustré avec un « A » pour indiquer un
dispositif de déclenchement en alarme, un « WF » (waterflow
ou débit d'eau) pour indiquer un événement de débit d'eau
ainsi qu'une icône pour montrer un appareil de signalisation
en alarme. (Ces icônes peuvent être créées pour représenter
des symboles spécifiques à une installation, ces exemples
servent uniquement à des fins d'illustration.)
Sélection et détail du plan de situation. À l'aide de la
touche de fonction « Site », si désiré, le plan de situation peut
être sélectionné comme affichage implicite pour montrer les
activités du système ou peut servir de référence. Selon le plan
d'une installation, le plan de situation peut servir de référence
contenant des renseignements pratiques comme des numéros
de téléphone, adresses, etc. pour aider l'opérateur dans ses
interventions.
Écran Système normal. Le plan de situation (ou une autre
image bitmap) peut être affiché comme une image grise en
arrière-plan. (La taille et le type sont identiques à ceux de
l'image bitmap du plan de situation). Ceci peut être utilisé
pour indiquer l'emplacement spécifique du 4100ES ou pour
afficher un logo d'une installation spécifique ou autre
information. (Un exemple est montré en page 6.)
Examen des informations
L'écran Journal historique des troubles illustré à droite
montre à quel point il est facile de visionner les entrées
d'événements multiples avec un minimum de défilement.
Pour accéder à des informations spécifiques, le fait d'appuyer
sur la touche « Suivant » ou « Précédent » du clavier met en
évidence l'événement sélectionné correspondant de la liste tel
qu'indiqué par la flèche et l'Entrée 6 sur la première ligne en
caractères gras.
Pour aller à l'écran d'information suivant ou précédent,
utilisez les touches « Page avant » ou « Page arrière » situées
à côté des touches de fonction à droite de l'affichage.
Mise en évidence personnalisée
L'écran Menu principal illustré à gauche montre dans
quel format l'impression, l'affichage ou un message-
guide apparaît. D'autres exemples de ce format se
produisent lorsqu'on définit l'heure et la date, lorsqu'on
saisit un mot de passe ou lorsqu'on active ou désactive un
point. L'usage de cette caractéristique permet à
l'affichage d'aider l'opérateur à se concentrer sur les
actions ou les renseignements requis.
4 S4100-0045_FR-7 3/2012
