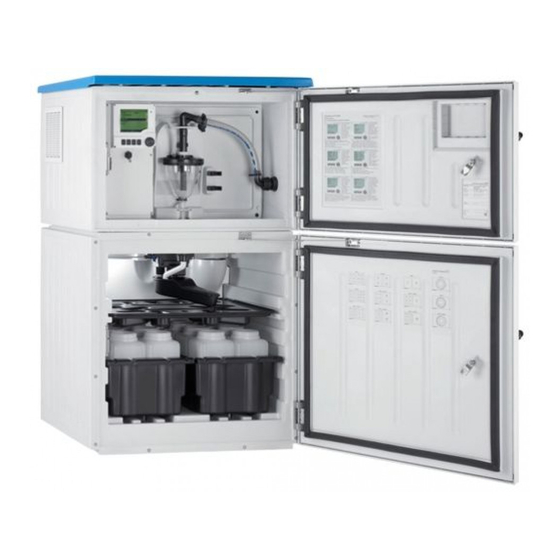

Préleveur d'échantillons automatique pour liquides
Masquer les pouces Voir aussi pour Liquistation CSF34:
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
KA01169C/14/FR/06.20
71474917
2020-03-19
Products
Instructions condensées
Liquistation CSF34
Préleveur d' é chantillons automatique pour liquides
Ce manuel est un manuel d' I nstructions condensées, il ne
remplace pas le manuel de mise en service correspondant.
Vous trouverez des informations détaillées sur l' a ppareil dans
le manuel de mise en service et les documentations associées,
disponibles via :
• www.endress.com/device-viewer
• Smartphone / tablette : Endress+Hauser Operations App
Solutions
Services

Publicité

Table des Matières
loading

Manuels Connexes pour Endress+Hauser Liquistation CSF34

Sommaire des Matières pour Endress+Hauser Liquistation CSF34

  • Page 1 Vous trouverez des informations détaillées sur l' a ppareil dans le manuel de mise en service et les documentations associées, disponibles via : • www.endress.com/device-viewer • Smartphone / tablette : Endress+Hauser Operations App...
  • Page 2 Liquistation CSF34 Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0040778 Endress+Hauser...

  • Page 3: Table Des Matières

    Liquistation CSF34 Sommaire Sommaire Informations relatives au document ..........4 Mises en garde .

  • Page 4: Informations Relatives Au Document

    Informations relatives au document Liquistation CSF34 Informations relatives au document Mises en garde Structure de l'information Signification Cette information attire l' a ttention sur une situation dangereuse. DANGER Si cette situation n' e st pas évitée, cela aura pour conséquence des blessures Cause (/conséquences)

  • Page 5: Documentation

    Les manuels suivants, disponibles sur les pages produit de notre site internet complètent ce manuel de mise en service : • Manuel de mise en service pour Liquistation CSF34, BA00478C • Description de l' a ppareil • Mise en service •...

  • Page 6: Consignes De Sécurité De Base

    Utilisation conforme Le Liquistation CSF34 est un préleveur d' é chantillons en poste fixe pour liquides. Les échantillons sont prélevés de façon discontinue au moyen d' u ne pompe à membrane ou d' u ne pompe péristaltique , puis répartis dans des récipients et conservés dans une armoire...

  • Page 7: Sécurité De Fonctionnement

    Liquistation CSF34 Consignes de sécurité de base Sécurité de fonctionnement Avant de mettre l'ensemble du point de mesure en service : Vérifiez que tous les raccordements sont corrects. Assurez-vous que les câbles électriques et les raccords de tuyau ne sont pas endommagés.

  • Page 8: Réception Des Marchandises Et Identification Du Produit

    Réception des marchandises et identification du produit Liquistation CSF34 Réception des marchandises et identification du produit Réception des marchandises Vérifiez que l' e mballage est intact.  Signalez tout dommage constaté sur l' e mballage au fournisseur. Conservez l' e mballage endommagé jusqu' à la résolution du problème.

  • Page 9: Contenu De La Livraison

    Liquistation CSF34 Réception des marchandises et identification du produit Contenu de la livraison La livraison comprend : • 1 Liquistation CSF34 avec : • la configuration de flacons commandée • le hardware en option • Kit d' a ccessoires •...

  • Page 10: Montage

    355 (14.0) 125 (4.9) 816 (32.1) 625 (24.6) 471 (18.5) 753 (29.7) 355 (14.0) 125 (4.9) 816 (32.1) A0025857  1 Dimensions du Liquistation CSF34 en version plastique, sans/avec socle, dimensions en mm (in) Raccord du tuyau d' a spiration Endress+Hauser...
  • Page 11 355 (14.0) 125 (4.9) 816 (32.1) 624 (24.6) 467 (18.4) 743 (29.3) 355 (14.0) 125 (4.9) 816 (32.1) A0024423  2 Dimensions du Liquistation CSF34 en version inox, sans/avec socle, dimensions en mm (in) Raccord du tuyau d' a spiration Endress+Hauser...

  • Page 12: Emplacement De Montage

    Montage Liquistation CSF34 4.1.2 Emplacement de montage Pour la version avec pompe A0024411  3 Conditions de montage du Liquistation Correct  Le tuyau d' a spiration doit être posé avec une pente descendante vers le lieu de prélèvement. Incorrect ...

  • Page 13: Raccordement Mécanique

    Liquistation CSF34 Montage • Protégez l' a ppareil des champs magnétiques puissants. • Assurez-vous que l' a ir peut circuler sans obstacle sur les parois latérales de l' a rmoire. N' a ccolez pas l' a ppareil à un mur. Distance par rapport au mur à gauche et à droite : 150 mm (5.9").

  • Page 14: Raccordement À L'aspiration De L'échantillon

    Montage Liquistation CSF34 4.1.4 Raccordement à l'aspiration de l'échantillon • Hauteur d' a spiration maximale : • Pompe à membrane : En option 8 m (26 ft) • Pompe péristaltique : standard 8 m (26 ft) • Longueur maximale du tuyau : 30 m (98 ft) •...

  • Page 15: Accessoires Utiles Au Prélèvement D'échantillons

    Liquistation CSF34 Montage Lors de l'installation de l'appareil, tenir compte des points suivants : • Poser le tuyau d' a spiration de manière à toujours remonter du point de prélèvement au préleveur. • Le préleveur doit se trouver au-dessus du point de prélèvement.

  • Page 16: Montage

    Montage Liquistation CSF34 Montage 4.2.1 Raccordement latéral du tuyau d'aspiration pour la version avec pompe Installez l' a ppareil en tenant compte des conditions de montage. Posez le tuyau d' a spiration du point de prélèvement vers l' a ppareil.

  • Page 17: Raccordement Du Tuyau D'aspiration Pour La Version Avec Pompe À Membrane

    Liquistation CSF34 Montage Raccordement du tuyau d'aspiration pour la version avec pompe à membrane A0013708 A0013707  7 Tuyau d' a spiration raccordé par le bas  6 Raccordement latéral du tuyau d' a spiration (à la livraison) Tuyau Collier de fixation pour le presse-étoupe du tuyau Ecrou-raccord Presse-étoupe du tuyau...

  • Page 18: Raccordement Du Tuyau D'aspiration Pour La Version Avec Pompe Péristaltique

    Montage Liquistation CSF34 Raccordement du tuyau d'aspiration pour la version avec pompe péristaltique A0013705 A0013706  8 Raccordement latéral du tuyau d' a spiration (à la  9 Tuyau d' a spiration livraison) Petit écrou-raccord Tuyau Ecrou-raccord Presse-étoupe du tuyau Dévissez l' é...

  • Page 19: Prélèvement Avec Une Chambre De Passage

    Liquistation CSF34 Montage Prélèvement avec une chambre de passage L' é chantillon est prélevé directement à partir de la chambre de passage intégrée au socle ou d' u ne chambre de passage externe. La chambre de passage est utilisée pour le prélèvement d' é chantillon dans des systèmes sous pression, p.

  • Page 20: Contrôle Du Montage

    Montage Liquistation CSF34 Exemple d'application : prélèvement à partir d'une conduite sous pression Utiliser la vanne à membrane 1 pour régler le débit à un maximum de 1000 l/h à 1500 l/h. Lorsque le cycle d' é chantillonnage commence, l' u ne des sorties relais peut être utilisée pour commander et ouvrir la...

  • Page 21: Raccordement Électrique

    Liquistation CSF34 Raccordement électrique Raccordement électrique Raccordement du préleveur AVERTISSEMENT L'appareil est sous tension ! Un raccordement non conforme peut entraîner des blessures pouvant être mortelles ! ‣ Seuls des électriciens sont habilités à réaliser le raccordement électrique. ‣ Les électriciens doivent avoir lu et compris le présent manuel de mise en service et respecter les instructions y figurant.
  • Page 22 Raccordement électrique Liquistation CSF34 5.1.3 Retrait de la paroi arrière du compartiment de dosage Ouvrez la porte du compartiment de dosage. A l' a ide d' u ne clé pour vis six pans de 5 mm, dévissez la paroi arrière en tournant dans le sens des aiguilles d' u ne montre.

  • Page 23: Retrait De La Paroi Arrière Du Compartiment À Échantillons

    Liquistation CSF34 Raccordement électrique 5.1.4 Retrait de la paroi arrière du compartiment à échantillons A0012825 ‣ Retirer le boulon à l' a rrière du compartiment de dosage.  A0012824 ‣ Retirer le boulon de la paroi arrière. 5.1.5 Retrait du couvercle...

  • Page 24: Affectation Des Bornes De L'alimentation

    Raccordement électrique Liquistation CSF34 A0012831 Dévisser la vis à l' a ide d' u ne clé pour vis six pans de 5 mm. Retirer le cache de l' a limentation par l' a vant. Veiller à positionner correctement les joints lors du remontage.
  • Page 25 Liquistation CSF34 Raccordement électrique A0013237  13 Affectation des bornes Affectation : 100 à 120 V/200 à 240 V AC ±10 % Affectation : 24 V DC +15/-9 % Batteries rechargeables (en option) Tension 24 V interne Fusibles (uniquement pour les accus)

  • Page 26: Bornes De Câble

    Raccordement électrique Liquistation CSF34 5.1.7 Bornes de câble Bornes enfichables pour connexions Memosens et PROFIBUS/RS485 ‣ ‣ Introduire le câble jusqu' e n butée. ‣ Appuyer le tournevis sur le ressort Retirer le tournevis (fermer la (ouverture de la borne).

  • Page 27: Raccordement Des Modules Et Des Capteurs

    Liquistation CSF34 Raccordement électrique Raccordement des modules et des capteurs 5.2.1 Compartiment de raccordement dans le boîtier du transmetteur A0042244 A0012843 1 module de base E Transmetteur du préleveur Le boîtier du transmetteur dispose d' u n compartiment de Couvercle de l' a fficheur ouvert, version avec module de raccordement séparé.
  • Page 28 Raccordement électrique Liquistation CSF34 5.2.2 Module de base SYS BASE2-SYS Status A0042245  14 Module de base SYS (BASE2-SYS) Slot pour carte SD Slot pour câble d' a ffichage Interface Ethernet Câble de raccordement au transmetteur du préleveur Raccordement de la tension Interface service Connexion interne de l' a ppareil, ne pas débrancher le connecteur.
  • Page 29 Liquistation CSF34 Raccordement électrique 5.2.3 Module de base E A0042273  15 Module de base E (BASE2-E) Alimentation pour capteurs numériques à câble surmoulé avec protocole Memosens Slot pour carte SD Slot pour le câble de l' a fficheur Interface Ethernet...
  • Page 30 Raccordement électrique Liquistation CSF34 5.2.4 Raccordement des capteurs Types de capteur avec protocole Memosens Capteurs avec protocole Memosens Types de capteur Câble de capteur Capteurs Capteurs numériques sans Avec connexion • Capteurs de pH alimentation interne enfichable et • Capteurs de redox supplémentaire...

  • Page 31: Raccordement Des Capteurs

    Liquistation CSF34 Raccordement électrique Raccordement des capteurs ‣ Passer le câble de capteur par la paroi arrière vers l' a vant jusqu' a u boîtier du transmetteur. →  22 et →  23  A0016360  16 Presse-étoupe vers le transmetteur Si possible, ne pas utiliser des câbles d' o rigine préconfectionnés.

  • Page 32: Transmetteur Du Préleveur

    Raccordement électrique Liquistation CSF34 Raccordement des extrémités préconfectionnées du câble de capteur au module de base E ‣ Mettre le blindage externe du câble à la terre via le presse-étoupe métallique situé à gauche du module de base E. ...

  • Page 33: Entrées Analogiques Et Entrées/Sorties Binaires

    Liquistation CSF34 Raccordement électrique Entrées analogiques et entrées/sorties binaires 125 123 124 225 223 224 191 192 291292 145 146 245 246 A0042282  19 Position des bornes Entrées analogiques 1 et 2 Entrées/sorties binaires Entrées analogiques A0012989  20 Affectation des entrées analogiques 1 et 2...

  • Page 34: Entrées Binaires

    Raccordement électrique Liquistation CSF34 CSXxx CMxx A0028652  21 Avec transmetteur 2 fils, par ex. Liquiline M CM42 CSXxx FMU90 A0028653  22 Avec transmetteur 4 fils, par ex. Prosonic S FMU90 Entrées binaires A0013381  23 Affectation des entrées binaires 1 et 2 Entrée binaire 1 (191/192)

  • Page 35: Sorties Binaires

    Liquistation CSF34 Raccordement électrique En cas de raccordement à une source de tension interne, utilisez le compartiment de raccordement situé à l' a rrière du compartiment de dosage. Le raccord se trouve sur rail de raccordement du bas (à l' e xtrême gauche, + et -), (→  24)

  • Page 36: Sorties Binaires Avec Option Relais

    Raccordement électrique Liquistation CSF34 Sorties binaires avec option relais A0016343  27 Relais Sortie binaire 1 Sortie binaire 2 Le relais de gauche est activé par la sortie binaire 1, le relais de droite par la sortie binaire 2. A0016348 ...

  • Page 37: Affectation Des Bornes Pour Les Signaux D'entrée/De Sortie

    Liquistation CSF34 Raccordement électrique Affectation des bornes pour les signaux d'entrée/de sortie Signaux d'entrée • 2 signaux analogiques 0/4 à 20 mA • 2 signaux binaires > 100 ms impulsion ou front Signaux de capteurs numériques avec protocole Memosens (en option) Signaux de sortie 2 signaux binaires >...

  • Page 38: Raccordement Des Entrées, Sorties Ou Relais Supplémentaires

    Raccordement électrique Liquistation CSF34 Raccordement des entrées, sorties ou relais supplémentaires AVERTISSEMENT Module non couvert Pas de protection contre les contacts. Risque de choc électrique ! ‣ Changez ou étendez le hardware : remplissez toujours les slots du haut vers le bas. Ne laissez pas d' e mplacements libres.

  • Page 39: Sorties Courant

    Liquistation CSF34 Raccordement électrique 5.4.2 Sorties courant – – – – – –  31 Module  32 Schéma de  33 Module  34 Schéma de raccordement raccordement Un maximum de 6 sorties courant sont prises en charge. Endress+Hauser...
  • Page 40 Raccordement électrique Liquistation CSF34 5.4.3 Relais Module 2R Module 4R  38 Schéma de  35 Module  36 Schéma de  37 Module raccordement raccordement Un maximum de 4 sorties relais sont prises en charge. Endress+Hauser...

  • Page 41: Raccordement De La Communication Numérique

    Liquistation CSF34 Raccordement électrique Raccordement de la communication numérique 5.5.1 Module 485 128/SW Service DGND Termi- nation RS485  40 Schéma de  39 Module raccordement Borne PROFIBUS DP Modbus RS485 Non connecté DGND DGND LED sur la face avant du module Désignation...
  • Page 42 Raccordement électrique Liquistation CSF34 Désignation Couleur Description Puissance La tension d' a limentation est présente et le module est initialisé Défaut bus Défaut bus System failure Défaut de l' a ppareil Communication Message Modbus envoyé ou reçu Terminaison de bus YE •...
  • Page 43 Liquistation CSF34 Raccordement électrique LED sur la face avant du module Description Couleur Description RJ45 LNK/ACT • Off = connexion inactive • On = connexion active • Clignotante = transmission de données RJ45 10/100 • Off = vitesse de transmission 10 Mbit/s •...

  • Page 44: Terminaison De Bus

    Raccordement électrique Liquistation CSF34 5.5.3 Terminaison de bus Il existe 2 possibilités pour la terminaison du bus : 1. Terminaison interne (via le commutateur DIP sur la platine du module) "OFF" "ON"  43 Commutateur DIP pour la terminaison interne ‣...

  • Page 45: Garantir L'indice De Protection

    Liquistation CSF34 Raccordement électrique Réglez l' a dresse bus souhaitée à l' a ide des commutateurs DIP du module 485. Les adresses de bus valables se situent, pour PROFIBUS DP, entre 1 et 126 et, pour Modbus, entre 1 et 247. En cas de réglage d' u ne adresse non valable, l' a dressage software est activé...

  • Page 46: Contrôle Du Raccordement

    Raccordement électrique Liquistation CSF34 Contrôle du raccordement AVERTISSEMENT Erreur de raccordement La sécurité des personnes et du point de mesure est menacée ! Le fabricant décline toute responsabilité pour les erreurs résultant du non-respect de ces instructions. ‣ Ne mettez l' a ppareil en service que si vous pouvez répondre par oui à toutes les questions suivantes.

  • Page 47: Options De Configuration

    Liquistation CSF34 Options de configuration Options de configuration Aperçu 6.1.1 Éléments d'affichage et de configuration Afficheur (avec rétroéclairage rouge en cas de défaut) Navigateur (fonction de rotation et de EH_CSF 09:11:05 31.03.2015 pression) Touches programmables (fonction selon le menu) MODE A0025501 ...

  • Page 48: Accès Au Menu De Configuration Via L'afficheur Local

    Options de configuration Liquistation CSF34 Accès au menu de configuration via l'afficheur local 6.2.1 Concept de configuration MODE MODE Tourner le navigateur : déplacer le curseur dans le menu Appuyer sur la touche programmable : sélectionner directement le menu Menu/Language MODE Tourner le navigateur : sélectionner une valeur (par ex.

  • Page 49: Verrouillage Ou Déverrouillage Des Touches De Programmation

    Liquistation CSF34 Options de configuration Menu/Language Français MODE Appuyer sur le navigateur : accepter une nouvelle valeur  Le nouveau réglage est accepté 6.2.2 Verrouillage ou déverrouillage des touches de programmation Verrouillage des touches de programmation ‣ Appuyez sur le navigateur pendant plus de 2 s.

  • Page 50: Options De Configuration

    Options de configuration Liquistation CSF34 Options de configuration 6.3.1 Affichage uniquement • Vous pouvez uniquement lire les valeurs mais pas les modifier. • Les valeurs en lecture seule typiques sont : données du capteur et informations système • Exemple : Menu/Configurer/Entrées/../Type capteur 6.3.2...

  • Page 51: Exemple : Menu/Configurer/Configuration Générale/Tag Appareil

    Liquistation CSF34 Options de configuration 6.3.4 Actions • Une action est déclenchée à l' a ide de la fonction correspondante. • Une action est reconnaissable à ce symbole placé devant : • Exemples d' a ctions typiques : • Effacer des entrées de registre •...
  • Page 52 Options de configuration Liquistation CSF34 6.3.6 Tableaux • Les tableaux sont nécessaires pour représenter les fonctions mathématiques ou pour entrer des échantillons à des intervalles irréguliers. • Un tableau peut être édité en naviguant à l' a ide du navigateur à travers les lignes et les colonnes et en modifiant les valeurs des cellules.

  • Page 53: Mise En Service

    Liquistation CSF34 Mise en service Mise en service Contrôle du fonctionnement AVERTISSEMENT Raccordement incorrect, tension d'alimentation incorrecte Risques pour la sécurité du personnel et de dysfonctionnement de l' a ppareil ! ‣ Vérifiez que tous les raccordements ont été effectués correctement, conformément au schéma de raccordement.

  • Page 54: Comportement De L'affichage

    Mise en service Liquistation CSF34 • MAN • MEAS • MODE 7.3.2 Comportement de l'affichage Menu/Opération/Affichage Fonction Options Info Contraste 5 à 95 % Adaptez les réglages de l' é cran à votre environnement de travail. Réglage par défaut 50 % Rétroéclairage = Automatique...

  • Page 55: Personnalisation Des Écrans

    Liquistation CSF34 Mise en service 7.3.3 Personnalisation des écrans Menu/Opération/Personnalisation des écrans Fonction Options Info Ecran mesure 1 ... 6 Il est possible de configurer 6 menus de mesure propres et de leur attribuer un nom. Les fonctions sont identiques pour les 6 menus de mesure.

  • Page 56: Configuration De Base

    Mise en service Liquistation CSF34 Menu/Opération/Personnalisation des écrans Fonction Options Info Etiquette Texte libre, 20 caractères Nom personnalisé pour le paramètre à afficher Configurer l\' é tiquette Action Si cette action est exécutée, le nom du pour "%0V" paramètre proposé automatiquement est accepté.
  • Page 57 Liquistation CSF34 Mise en service 7.3.5 Programmes échantillonnage Différences entre les types de programme Le tableau suivant donne une vue d' e nsemble des différences entre les types de programme Basic, Standard et Advanced. Basic (1 programme de prélèvement) Condition démarrage : •...

  • Page 58: Prélèvement D'échantillons Manuel

    Mise en service Liquistation CSF34 Advanced (1 programme de prélèvement avec 1 à 24 sous-programmes) Condition démarrage : • Activation immédiate, Dates Condition d'arrêt : • Immédiat individuelles, Dates multiples, • Fin prog. • Date/heure Intervalle, Evénement, Démarrage • Continu •...
  • Page 59 Liquistation CSF34 Mise en service Une fois l' é chantillonnage manuel terminé, il est possible d' a fficher à nouveau et de continuer un programme en cours avec " ESC ".  Le volume d' é chantillon d' u n "Echantillonnage manuel" n' e st pas pris en compte dans le calcul du volume flacon.
  • Page 60 Mise en service Liquistation CSF34 Appuyer sur SAVE pour sauvegarder le programme et terminer la saisie.  Exemple : 15000 ml 100 ml MODE A0029242-FR Le programme peut démarrer. Endress+Hauser...
