Concept de configuration

rouge/vert clignotant = avertissement

Configuration sur site

16
Opérabilité

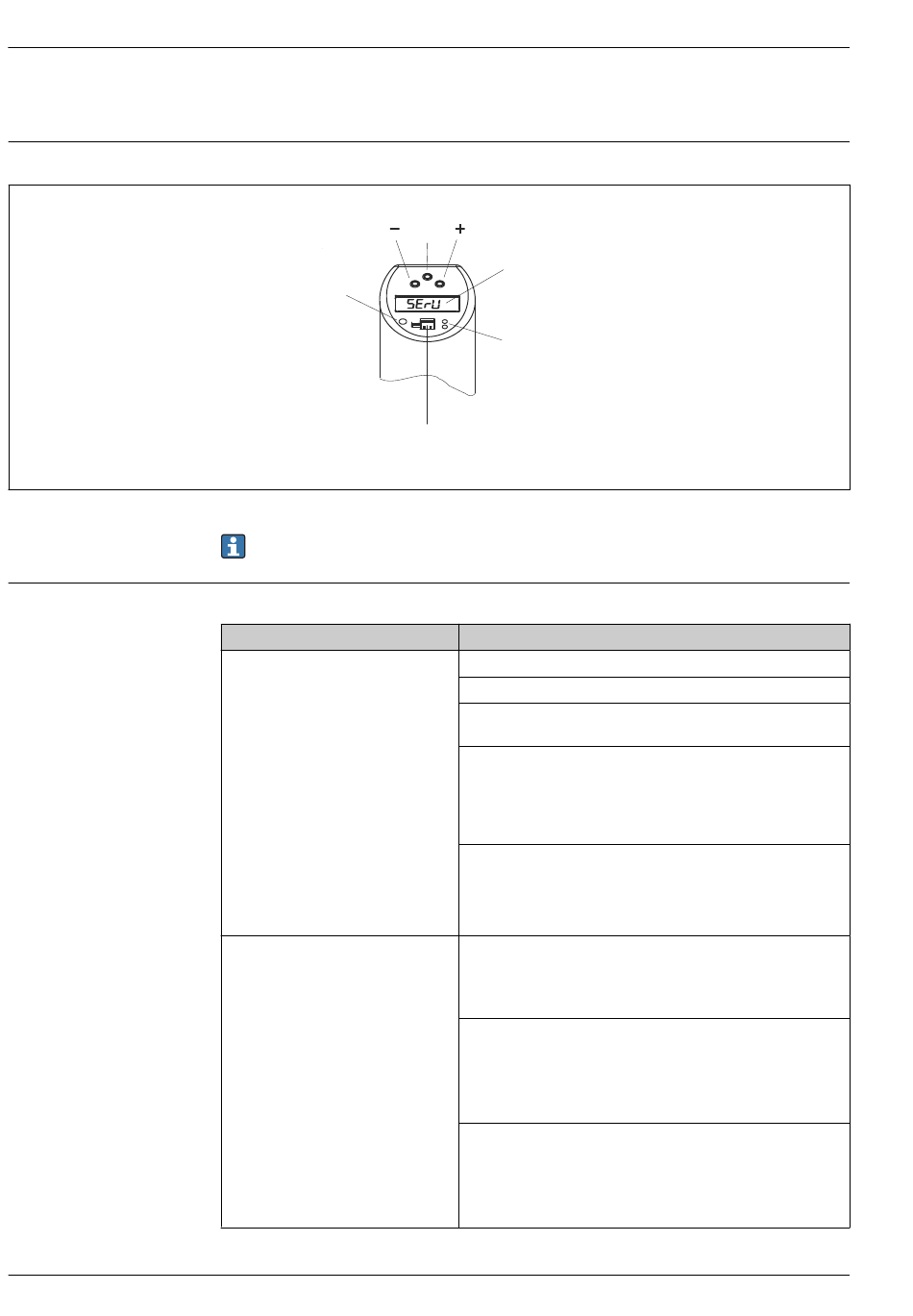

Position des éléments d' a ffichage et de configuration
DEL d'état
vert = OK
rouge = défaut/alarme
Prise communication
pour configuration PC
Pour éviter d' e ndommager les touches, ne pas les manipuler avec un objet pointu !
Configuration par menus déroulants à l' a ide de touches de commande.
Groupe de fonctions
BASE
(fonctions de base)
OUT (configuration de la 1ère sortie) et
OUT2 (configuration de la 2ème sortie,
uniquement pour la variante
d' é lectronique correspondante)
Touches
E
Affichage digital
Rétroéclairage blanc (= OK)
Rétroéclairage
DEL jaune des états de commutation
DEL allumée = commutateur fermé
DEL éteinte = commutateur ouvert
Options de configuration
Sélection de l' u nité : °C, °F, K
Point zéro, offset (automatique et manuel)
Amortissement de la valeur affichée, signal de sortie : de 0 à 40 s
(par incréments de 0,1 s), si nécessaire
Affichage
• Affichage de la valeur mesurée ou réglage du point de
commutation
• Rotation de l' a fficheur de 180°
• Extinction de l' a fficheur
Comportement selon DESINA (avec 2 sorties uniquement) :
L' a ffectation des broches du connecteur M12 est conforme aux
directives DESINA (DESINA = "distributed and standardized
installation technology for machine tools and manufacturing
systems")
Fonction sortie tor :
• Fonction hystérésis ou fenêtre
• Contact NF ou contact NO (voir le diagramme suivant)
• Sortie analogique 4 à 20 mA
Point de commutation :
• Valeur d' e ntrée
• Accepter la valeur présente
Point de commutation de 0,5 ... 100 % URL (par incréments de 0,1
%), si nécessaire
Point de switchback :
• Valeur d' e ntrée
• Accepter la valeur présente
Point de switchback de 0,5 ... 99,5 % URL (par incréments de 0,1 %),
si nécessaire
Thermophant T TTR31, TTR35
rouge (= alarme/défaut)
Endress+Hauser
A0020825-FR
