Montage

3.3

Conditions d'implantation

L'appareil avec boîtier de terrain et les accessoires correspondants est adapté au montage mural,
sur tube, en façade d'armoire électrique et sur rail profilé
La position de montage est déterminée par la lisibilité de l'affichage. Les raccords et les sorties se
trouvent sous la face inférieure de l'appareil. Le raccordement des câbles se fait au moyen de
bornes codées.
Gamme de température de fonctionnement :
-20 à 60 °C (-4 à 140 °F)
AVIS
Surchauffe de l'appareil due à un refroidissement insuffisant
► Afin d'éviter toute accumulation de chaleur, il convient d'assurer en permanence un
refroidissement suffisant de l'appareil. Une utilisation de l'appareil dans la partie supérieure
de la gamme de température réduit la durée de vie de l'afficheur.
3.4 Montage

3.4.1 Montage mural

Utiliser la plaque de montage comme gabarit de perçage, dimensions  å 3
1.
2. Positionner le Batch Controller sur la plaque de montage et le fixer par l'arrière à l'aide de
4 vis.
3. Fixer la plaque de montage au mur au moyen de 4 vis.

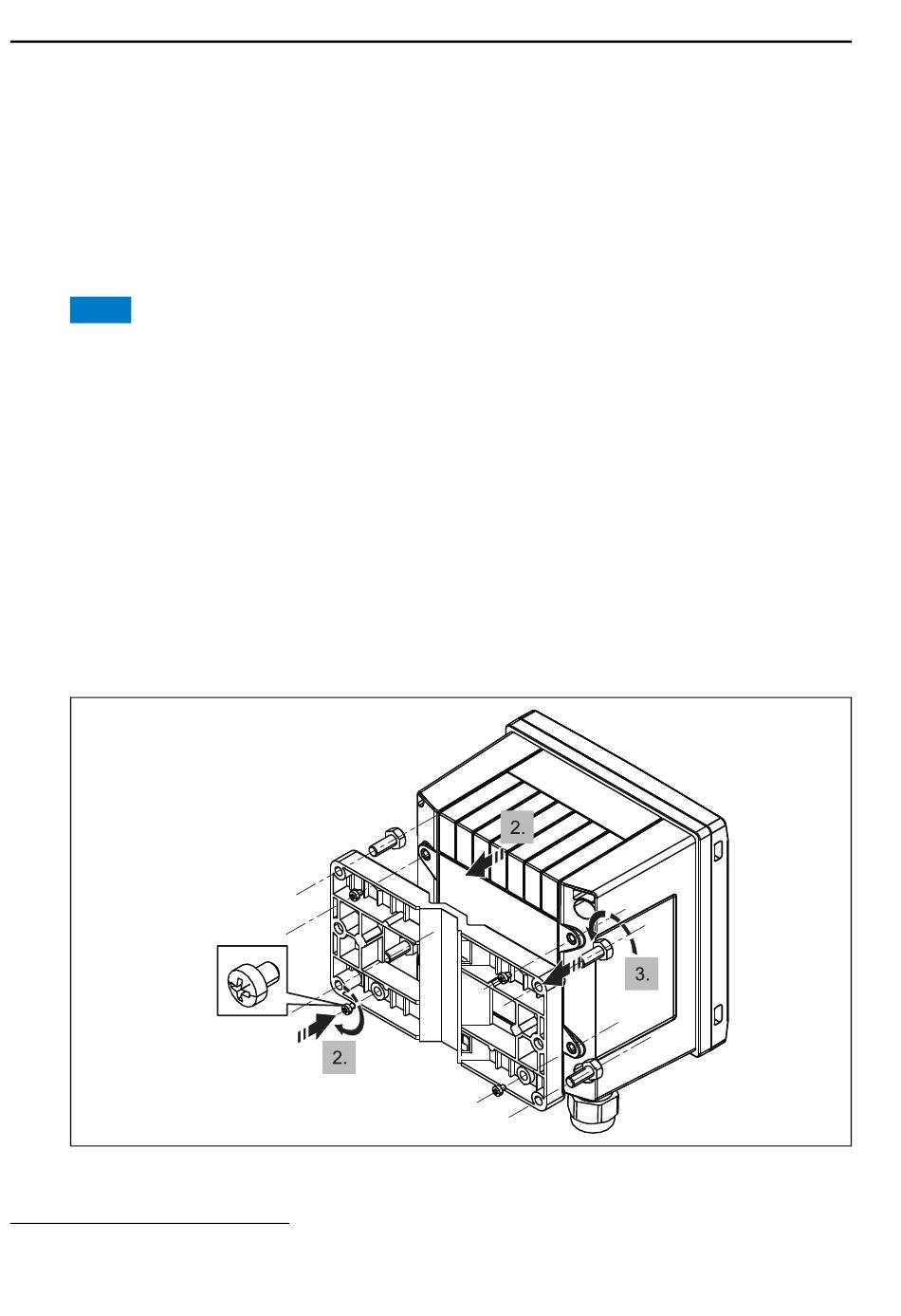

Fig. 6 : Montage mural
1) Conformément à l'agrément UL, adapté uniquement au montage mural ou en façade d'armoire électrique.
10
1)
.
RA33
A0014170
