7. CONTROLES, MAINTENANCE ET NETTOYAGE
7.1. REMPLACEMENT DES FILTRES
L'emplacement des accès pour l'entretien des fi ltres dépend du modèle et de la version. L'emplacement exact des fi ltres
est indiqué par une étiquette sur le profi l mentionnant les caractéristiques du fi ltre installé.
CHUTE D'OBJETS
En retirant les vis maintenant les panneaux ceux-ci peuvent tomber. Pour les appareils installés au pla-
fond, faire particulièrement attention à cette opération pour éviter la chute des panneaux. Pendant la
maintenance signaler la zone en dessous du récupérateur et empêcher l'accès au personnel.

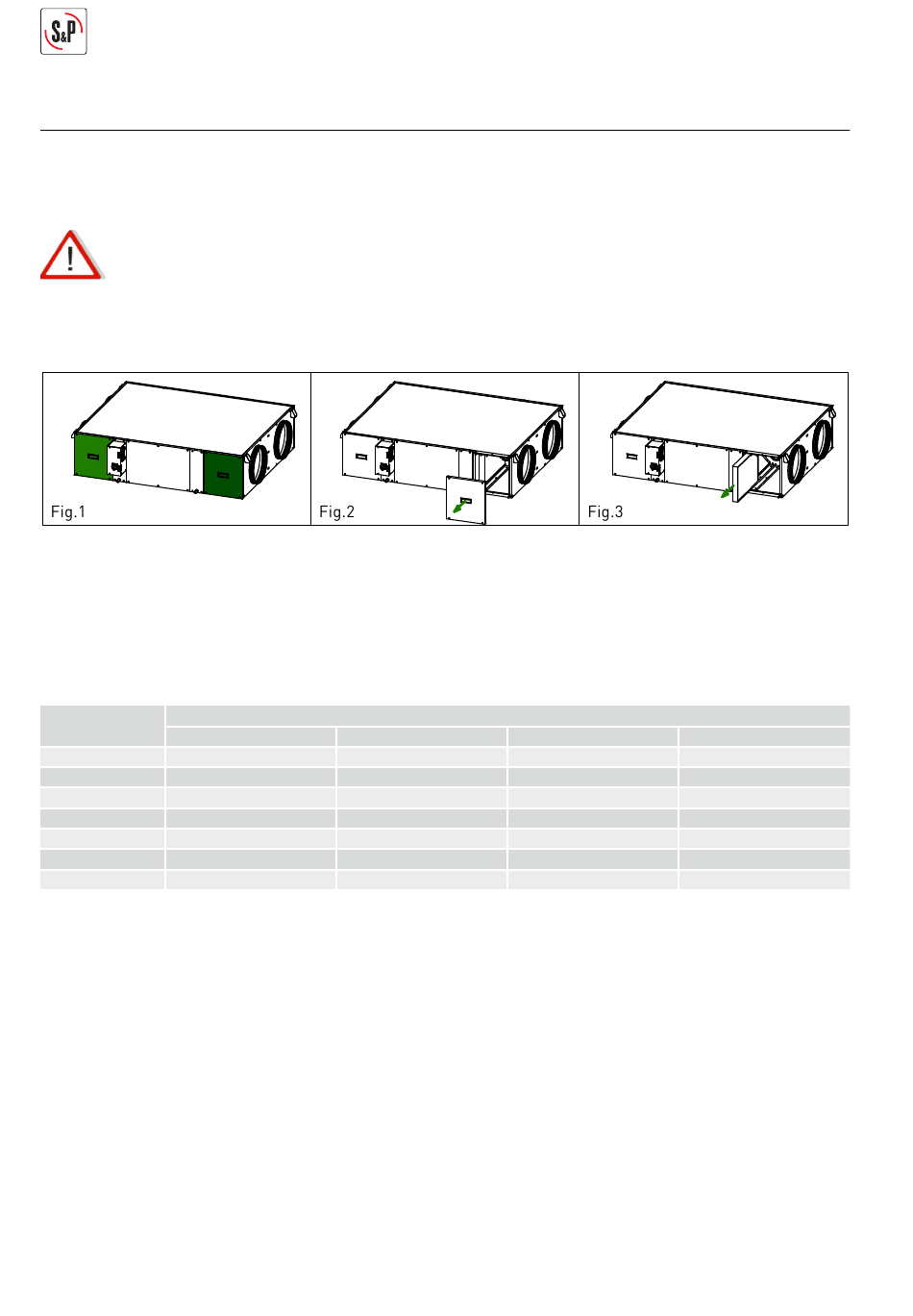

L'accès aux fi ltres se fait en retirant les deux panneaux d'accès situés sur le côté du récupérateur. Pour remplacer les
fi ltres, suivre la séquence suivante:
1. L'accès aux fi ltres se fait en retirant les deux panneaux latéraux situés du même côté que l'armoire électrique (Fig.1).
2. Retirer les 4 vis fi xant le panneau d'accès au fi ltre. Maintenir le panneau en l'empêchant de tomber lors du desser-
rage de la dernière vis (Fig.2).
3. Retirer le fi ltre sale en le faisant glisser sur le guide existant.
Pour le montage des nouveaux fi ltres, suivre l'ordre inverse, en faisant attention à la fl èche indiquant la direction de l'air
dans le fi ltre S&P.
Table de fi ltres de remplacement
Modèle
CAD COMPACT 500
AFR-CAD COMPACT 500 G4
CAD COMPACT 900
AFR-CAD COMPACT 900 G4
CAD COMPACT 1300 AFR-CAD COMPACT 1300 G4 AFR-CAD COMPACT 1300 M5 AFR-CAD COMPACT 1300 F7 AFR-CAD COMPACT 1300 F9
CAD COMPACT 1800 AFR-CAD COMPACT 1800 G4 AFR-CAD COMPACT 1800 M5 AFR-CAD COMPACT 1800 F7 AFR-CAD COMPACT 1800 F9
CAD COMPACT 2500 AFR-CAD COMPACT 2500 G4 AFR-CAD COMPACT 2500 M5 AFR-CAD COMPACT 2500 F7 AFR-CAD COMPACT 2500 F9
CAD COMPACT 3200 AFR-CAD COMPACT 3200 G4 AFR-CAD COMPACT 3200 M5 AFR-CAD COMPACT 3200 F7 AFR-CAD COMPACT 3200 F9
CAD COMPACT 4500 AFR-CAD COMPACT 4500 G4 AFR-CAD COMPACT 4500 M5 AFR-CAD COMPACT 4500 F7 AFR-CAD COMPACT 4500 F9
* En série, les unités sont fournies un fi ltre F7 sur l'air neuf et M5 sur l'extraction. Tous les modèles permettent le montage d'un deuxième fi ltre à l'intérieur,
obtenant, entre autres, les combinaisons suivantes: F7 + F9, M5 + F7 ou G4 + F7.
7.2. INSTALLATION DU FILTRE SUPPLÉMENTAIRE
Le récupérateur est fourni avec un fi ltre. F7 sur l'air neuf et M5 sur l'extraction de l'air vicié.
À l'intérieur du récupérateur, est prévu un rail spécifi que pour monter un deuxième fi ltre supplémentaire (fourni en
accessoire).
16
Filtres et réchange pour CAD COMPACT*
G4
M5
AFR-CAD COMPACT 500 M5
AFR-CAD COMPACT 900 M5
F7
AFR-CAD COMPACT 500 F7
AFR-CAD COMPACT 500 F9
AFR-CAD COMPACT 900 F7
AFR-CAD COMPACT 900 F9
F9
