8.2. IDENTIFICATION DES COMPOSANTS DE L'UNITE DE TRAITEMENT D'AIR
Le module principal est composé de deux sections différentes: une première où se situe le préfi ltre
G4, le ou les ventilateurs et le contrôle électronique, et une deuxième où se situe le fi ltre intermé-

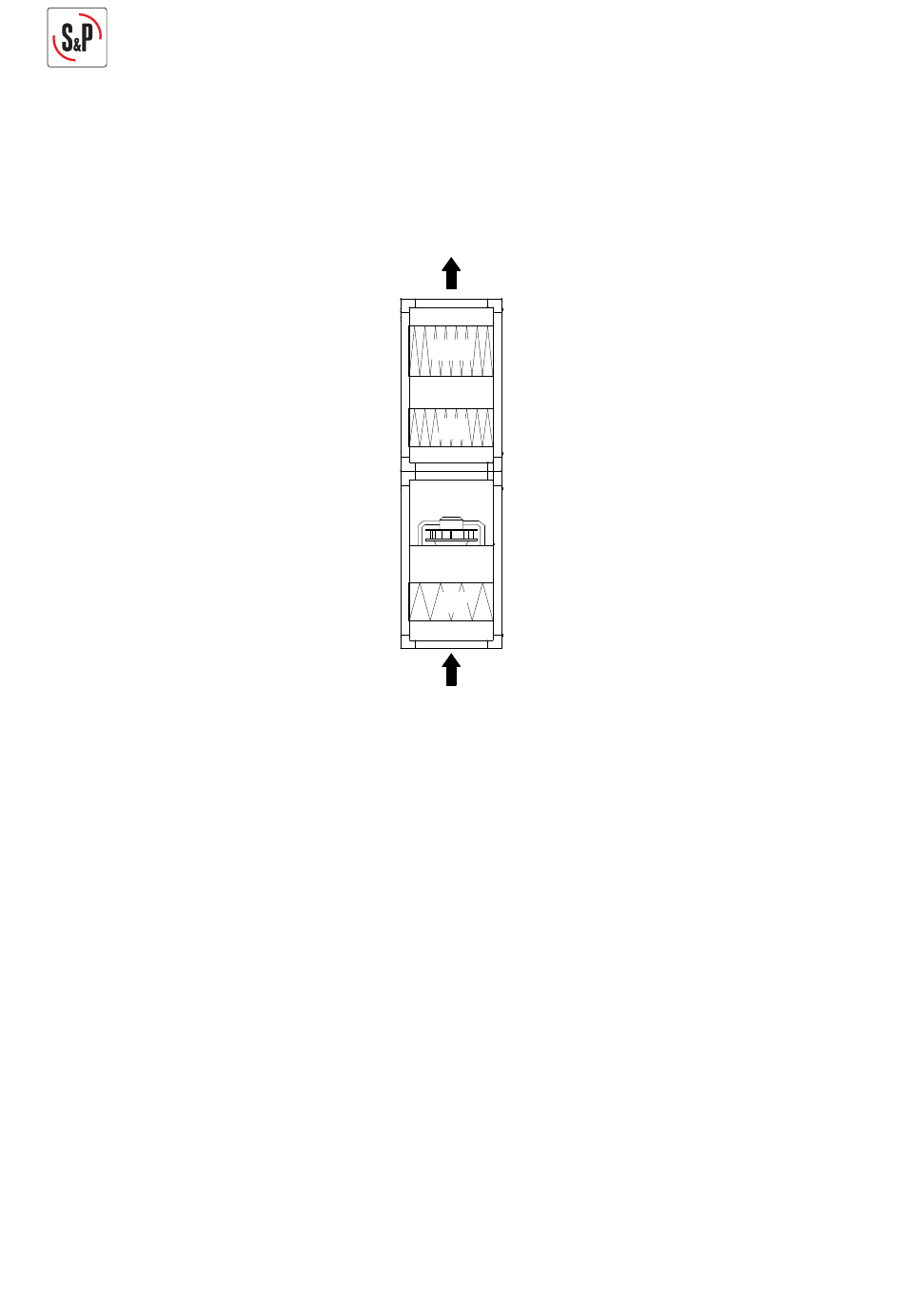

diaire F7 et le fi ltre absolu H14. Le schéma suivant montre les principaux composants du module
principal.
8.3. DIMENSIONS ET ESPACE NECESSAIRE A LA MAINTENANCE
L'installateur doit prévoir un accès libre à l'appareil pour les travaux d'entretien, y compris le rem-
placement des fi ltres, le nettoyage et la réparation en cas de panne.
8.3.1. Installation verticale avec plénum à l'aspiration (accessoire)
Les unités UP peuvent être commandées avec un accès et des raccordements sur le côté
droit ou gauche (vu de l'avant de l'unité).
L'accès aux fi ltres se fait par les panneaux avant. L'accès au tableau électrique se fait par
le panneau latéral.
12
AIR
H14
F7
G4
AIR
