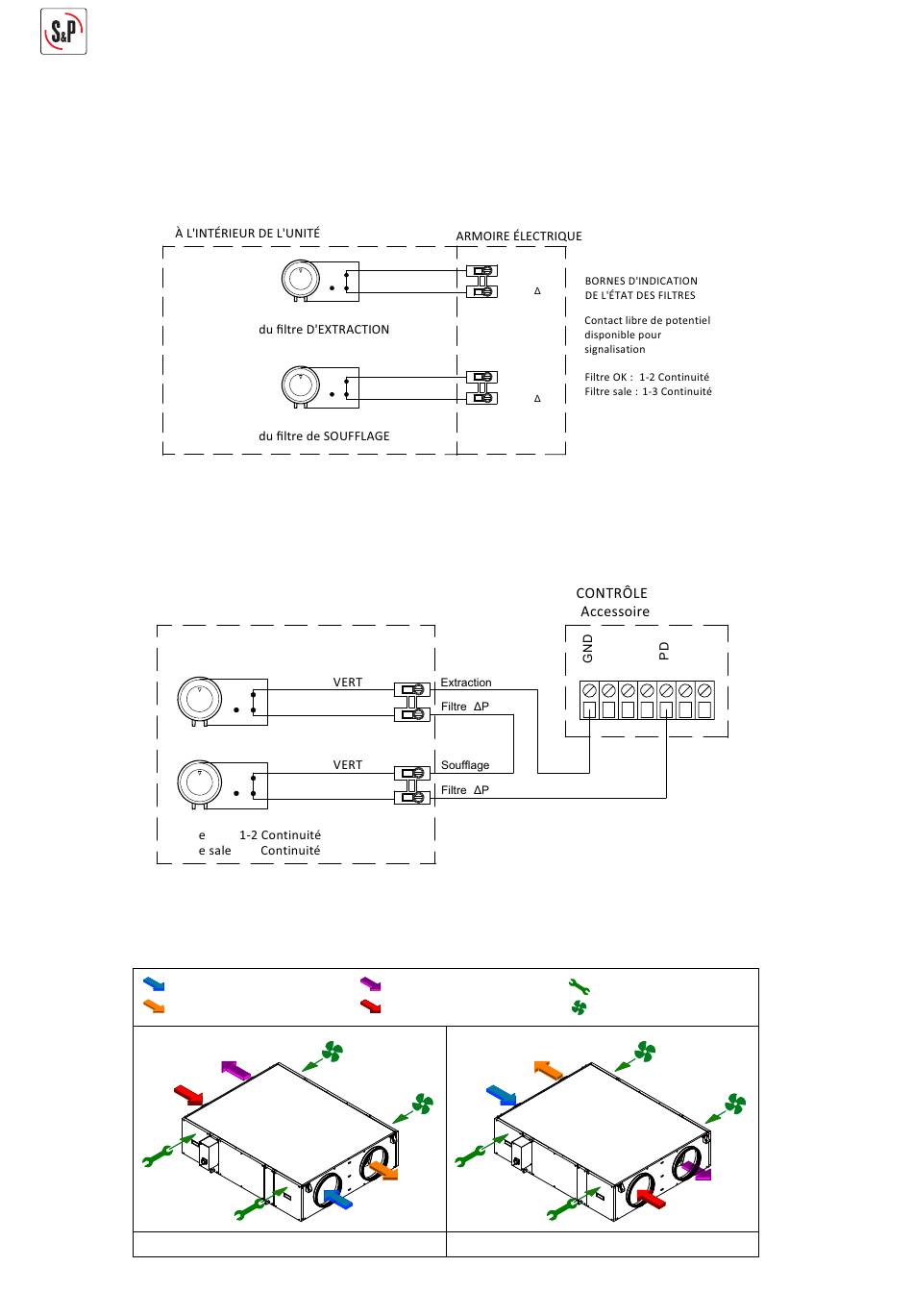

6.6.3.3. Raccordement des pressostats
Tous les récupérateurs de de la gamme CAD-COMPACT ont des pressostats différentiels pour contrôler l'encras-
sement des fi ltres. Les pressostats sont situés à l'intérieur de l'unité et câblés à l'armoire électrique. Pour obtenir
des informations spécifi ques sur l'état des fi ltres au moyen d'une indication lumineuse ou sonore, il est possible
d'effectuer une connexion électrique en faisant passer la ligne électrique à travers le contact du fi ltre:
Dans tous les cas, il est recommandé d'utiliser un accessoire de contrôle CONTROL CAD-REG qui, en plus des
fonctions de supervision des fi ltres, intègre d'autres fonctionnalités telles que la régulation de vitesse, le contrôle
des pannes du ventilateur, la communication Modbus, etc.
Détail de la connexion au CONTRÔLE CAD-REG pour permettre le contrôle de l'encrassement des fi ltres:
CAD-COMPACT-ECOWATT
Filtr OK:
Filtr
6.7. INVERSION DES FLUX AIR EXTÉRIEUR / AIR INTÉRIEUR
Pour toutes les unités, il est possible d'inverser les fl ux d'air (extraction et souffl age) :
TOMA AIRE EXTERIOR
PRISE D'AIR EXTÉRIEUR
EXPULSIÓN AIRE INTERIOR
REJET D'AIR INTÉRIEUR
CONFIGURACIÓN POR DEFECTO (Suministrado de fábrica)
CONFIGURATION PAR DÉFAUT (montage d'usine)
14
VERT
1
BLANC
3 2
Pressostat de contrôle
VERT
1
BLANC
3 2
Pressostat de contrôle
GREEN /
1
WHITE / BLANC
3
2
GREEN /
1
WHITE / BLANC
3 2
: 1-3
IMPULSIÓN AIRE NUEVO
SOUFFLAGE D'AIR NEUF
EXTRACCIÓN AIRE INTERIOR
EXTRACTION D'AIR INTÉRIEUR
Extraction
Filtre ( P)
Soufflage
Filtre ( P)
(
14
15 16 17
(
)
(
)
ACCESO FILTROS
ACCÈS AUX FILTRES
ACCESO VENTILADORES
ACCÈS AUX VENTILATEURS
CONFIGURACIÓN SIMETRICA (Configuración en obra)
CONFIGURATION SYMÉTRIQUE (modification sur site)
externe
CAD-REG
)
18
19 20
