MONTAGE
2
2.5 Montage de l'antenne Wave Horn PTFE

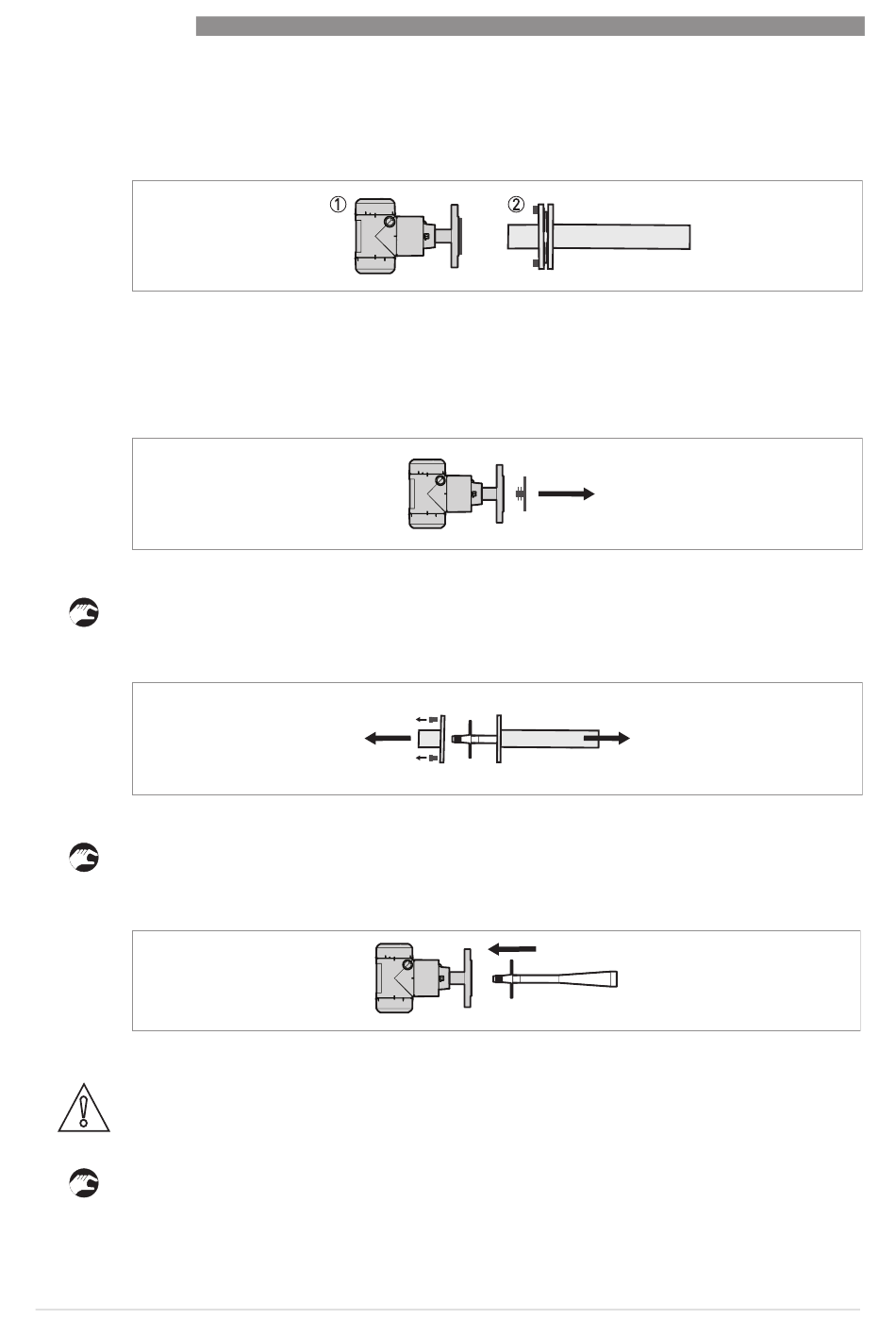

Figure 2-5: Equipement nécessaire pour l'assemblage de l'appareil
1 Convertisseur de mesure et raccordement process (version compacte) ou boîtier d'antenne et raccordement process
(version séparée)
2 Antenne Wave Horn PTFE en emballage en carton. L'emballage en carton est maintenu en place à l'aide de 4 vis et
écrous papillon.
Étape 1: retirer le capuchon de protection du raccordement process
Figure 2-6: Étape 1: retirer le capuchon de protection du raccordement process
• Retirer la protection en plastique du raccordement process.
Étape 2 : débarrasser l'antenne Wave Horn PTFE de son emballage en carton
Figure 2-7: Étape 2 : débarrasser l'antenne Wave Horn PTFE de son emballage en carton
• Retirer les 4 écrous papillon et vis qui fixent les emballages en carton.
• Retirer le dessus et le dessous de l'emballage en carton de l'antenne Wave Horn PTFE.
Étape 3A : fixer l'antenne Wave Horn PTFE au raccordement process
Figure 2-8: Étape 3A : fixer l'antenne Wave Horn PTFE au raccordement process
ATTENTION !
Ne pas utiliser d'outil pour fixer l'antenne au raccordement process.
• Fixer l'antenne Wave Horn au raccord process. Introduire l'extrémité de l'antenne dotée d'un
filetage dans les ferrures du raccordement process.
