OPTIONS ET ACCESSOIRES

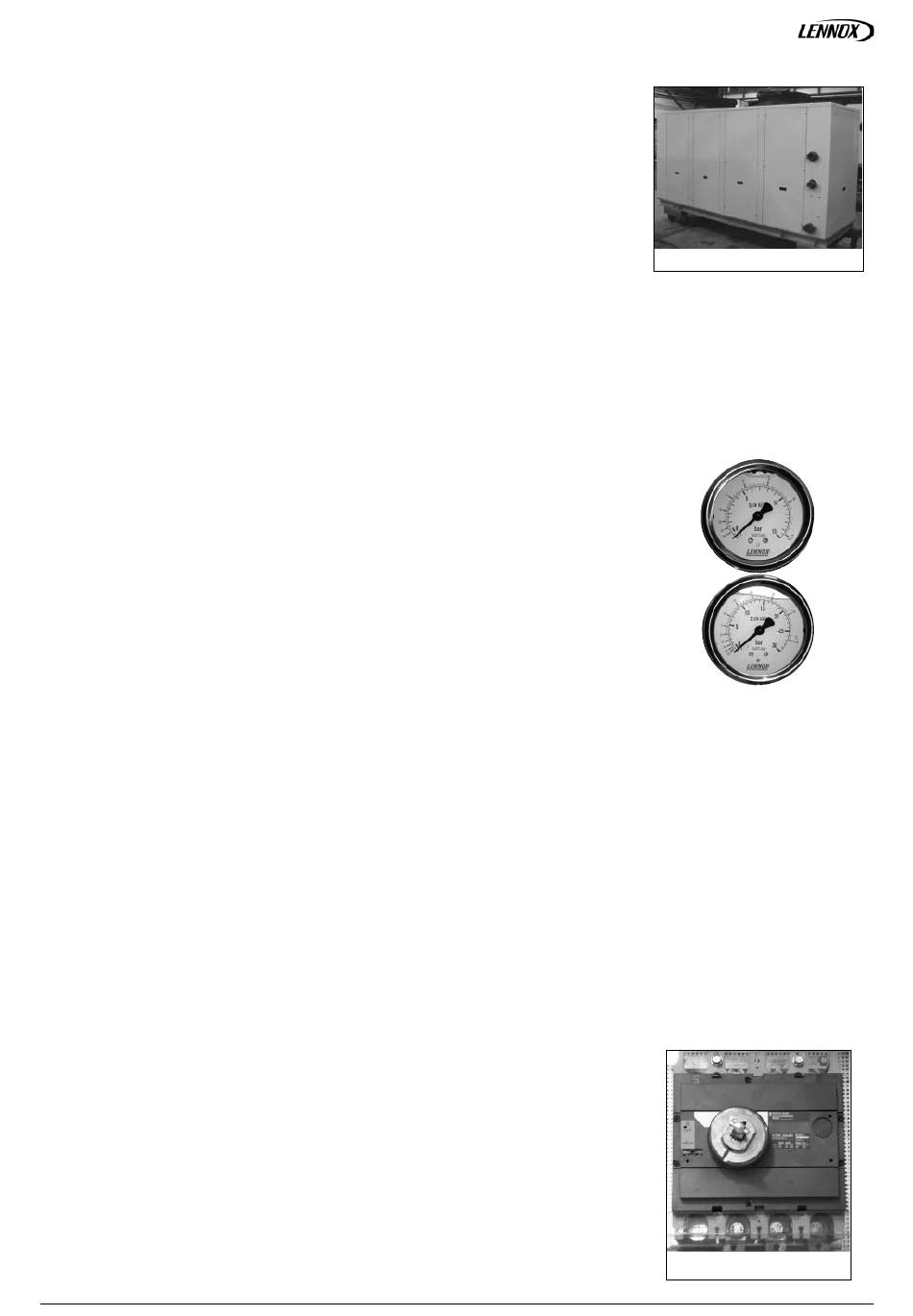

Panneaux complets autour de l'unité
Cette option offre une carrosserie complète sur les versions STD, et LN 100E à 150D.
Le compartiment compresseur est entièrement recouvert, de la base au sommet de
l'unité, de panneaux en tôle amovibles revêtus de peinture RAL 9002.
Récupération de chaleur
Cette option est disponible uniquement sur la version standard. Elle permet la récupération
totale de la puissance calorifi que via l'échangeur à plaques brasées avec double circuit
frigorifi que et un seul circuit hydraulique équipé d'un contrôleur de débit à palette et un
Service Panels
détendeur de sécurité dimensionnés pour la circulation d'eau. Cet échangeur est monté
en série et en amont du condenseur à air, un réservoir de liquide pour compenser la
différence de charge entre les deux échangeurs et pour permettre une alimentation en
réfrigérant constante à l'évaporateur.
Le principe de fonctionnement est le suivant : une fois que la circulation est établie, la
puissance est transférée au récupérateur de chaleur sans ventilation sur le condenseur.
Cette confi guration sera maintenue jusqu'à l'obtention du point de consigne. Une fois le
point de consigne atteint, elle sera maintenue par réglage de la ventilation.
Manomètres HP&BP
Manomètres remplis de liquide qui mesurent la basse pression d'évaporation (BP) et la
haute pression de condensation (HP) sur chaque circuit frigorifi que. Les manomètres sont
remplis de « glycérine » pour amortir les impulsions de gaz et sont montés à l'extérieur.
Ce sont des manomètres qui affi chent la température du réfrigérant saturé pour divers
réfrigérants disponibles. Les mêmes informations sont disponibles sur le régulateur
CLIMATIC™ 50. Faites attention à ne pas dupliquer les fonctions. L'affi chage des
haute et basse pressions est disponible sur le CLIMATIC™ 50 et il n'est pas nécessaire
d'ajouter de manomètres.
Protection antigel module hydraulique
Traçage par ruban chauffant sur les tuyauteries et carter de pompe.
Kit adaptateur VICTAULIC/Bride
HP/LP gauge set
Les raccords d'eau glacée sont des raccords Victaulic sur toutes les unités. Chaque
unité est livrée avec un raccord Victaulic et un joint d'étanchéité pour les raccords d'eau
glacée comme standard. Au cas où l'utilisateur aurait besoin d'un embout de tuyau
Victaulic cannelé, qu'il pourrait souder, visser ou équiper de bride. Cette option offre
deux sections d'embout de tuyau supplémentaires cannelée à une extrémité pour le
raccord Victaulic et non terminée à l'autre extrémité pour que l'utilisateur puisse effectuer
le raccord de son choix.
Kit basse température
Permet le démarrage et le fonctionnement de l'unité avec des températures extérieures
allant jusqu'à -10°C (recommandé pour des températures extérieures inférieures à +6°C).
L'unité est généralement équipée d'un manomètre basse pression et d'une fonction
thermostatique antigel. Cette option comprend également une protection antigel pour
l'évaporateur.
Interrupteur général de puissance
Il permet la coupure générale et l'isolement de l'alimentation électrique triphasée de
secteur, que la machine soit arrêtée ou en fonctionnement. L'interrupteur général de
puissance est verrouillé, ce qui signifi e que le tableau ne peut pas être ouvert tant que
l'alimentation électrique n'a pas été coupée. Ceci permet d'assurer qu'aucun accès
n'est permis sur l'unité tant que l'alimentation électrique n'a pas été isolée. Si l'unité est
équipée d'un transformateur de secteur, cet interrupteur devra également être coupé
sur le régulateur et les chauffages antigel.
ATTENTION : si l'interrupteur général est sur la position off (arrêt) et qu'une alimentation
électrique séparée n'est PAS fournie au chauffage antigel, il y a risque de gel. L'interrupteur
général est fourni avec des capots sur les raccords. L'interrupteur général est utilisé
pour isoler l'alimentation de l'unité afi n d'effectuer les travaux en toute sécurité sur les
composants électriques.
Main ON/OFF switch
