Description Du Modèle Réduit; Hélicoptère Électrique Indoor - Carson APACHE 4 CH Notice D'utilisation

Description du modèle réduit
Hélicoptère électrique indoor
Le modèle réduit radiocommandé Apache est la copie de l'hélicoptère Apache AH-64 Longbow. Tout comme l'original, il se
commande selon trois axes, ce qui rend possible le vol vertical ascendant et descendant, le vol stationnaire, le vol en virage,
de même que les directions de vol en avant, en arrière et de côté.
Lors du développement du modèle réduit, l'agilité - pour le vol acrobatique - et la vitesse maximale ont été laissées au
second plan car ces notions sont de second ordre pour un hélicoptère indoor. Le modèle réduit a en revanche été conçu de
manière à se distinguer par sa manipulation simple, son vol stationnaire stable et la réponse précise de sa commande. Ces
caractéristiques sont incontournables pour un hélicoptère développé pour les vols indoor.
A la place du rotor principal avec quatre pales comme le Apache AH-64 Longbow, le modèle réduit possède deux rotors
coaxiaux contrarotatifs. Ce principe permet d'équilibrer les couples de rotation des deux rotors principaux au niveau du
fuselage, le modèle réduit ne tourne donc pas autour de l'axe de lacet et peut fonctionner sans
rotor anti-couple. Le rotor anti-couple sur le modèle n'a pas de fonctionnalité.
Le rotor principal supérieur possède un angle d'incidence des pales fixe et sert de rotor de
sustentation. Une barre de Bell avec des masselottes stabilise la rotation. Les palettes Hiller se
trouvent aux deux extrémités de la barre de Bell, dans le plan de rotation du rotor principal et 45°
à l'axe longitudinal des pales.
La distance importante entre le rotor de sustentation et le centre de gravité du modèle réduit
assure un vol relativement stable.
Le rotor inférieur est le rotor de commande, qui permet des modifications de direction au
moyen d'une modification de la vitesse de rotation par rapport au rotor de sustentation (anticouple) et de l'angle d'incidence
des pales (roulis). L'angle réglable du plateau cyclique par rapport à l'axe de rotation du rotor inférieur provoque une modifi-
cation cyclique de l'angle de réglage des pales du rotor. Selon l'angle du pourtour où l'angle d'incidence est le plus important
(portance la plus importante), l'hélicoptère va en avant, en arrière ou vers le côté.
Le rotor de commande fonctionne sans barre de Bell.
Pour la stabilisation automatique de la position en vol avec des modifications de charge ou d'autres influences parasites, le
modèle réduit possède un gyroscope intégré, activé directement après la mise en route et qui étalonne de manière auto-
nome la position neutre du modèle réduit. Le gyroscope n'agit que sur le rotor supérieur, qui n'est pas relié aux servos de
commande.

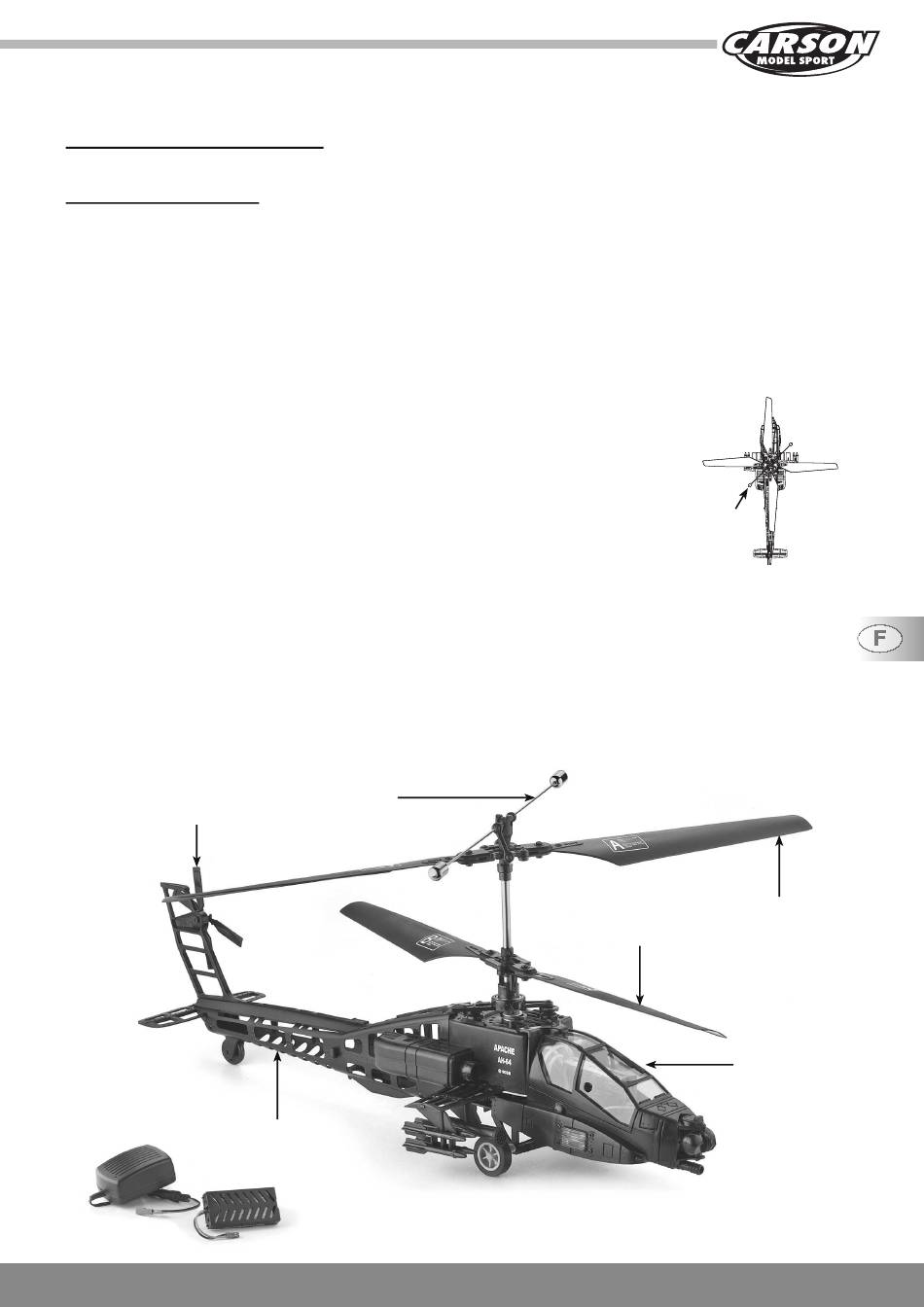

Rotor anti-couple
sans fonctionnalité
Balancier de queue
Vers ion 09/07
Barre de Bell
avec des masselottes
Batterie Li-Po et chargeur avec adaptateur enfichable
Barre de Bell
avec des masselottes
Rotor de commande
CARSON Apache 4CH 507000
Rotor de sustentation.
Capot de cabine
