Cet appareil peut être installé dans une maison mobile
installée en permanence dans les endroits où les codes
locaux ne l'interdisent pas.
Cet appareil ne doit fonctionner qu'avec le gaz spécifi é sur
la plaque d'homologation. Ce foyer ne peut être converti
à un autre type de gaz à moins d'utiliser un ensemble de
conversion certifi é.
Aucune alimentation électrique externe (110 volts ou 24
volts) n'est requise pour le fonctionnement du système.
Les bruits causés par l'expansion et la contraction lors des cycles
de chauffage et de refroidissement sont tout à fait normaux et il faut
s'y attendre. Le changement de l'apparence de la fl amme de «HI» à
«LO» est plus apparent pour le gaz naturel que pour le propane.
Ce foyer est approuvé pour installation dans les salles de bain,
les chambres à coucher ou les chambres studio et convient pour
LONGUEURS DES CONDUITS D'ÉVACUATION
ET TERMINAISON
Utilisez uniquement des composants d'évacuation Wolf Steel,
Simpson Duravent, Selkirk Direct Temp ou American Metal
Amerivent.
Les composants d'évacuation Wolf Steel, Simpson Duravent,
Selkirk Direct Temp et American Metal Amerivent ne doivent
pas être combinés.
Suivez la procédure d'installation fournie avec les composants
d'évacuation.
Pour les systèmes d'évents dont le conduit intérieur d'évacua-
tion possède déjà des joints scellés, seuls les joints du conduit
extérieur de prise d'air doivent être scellés avec un scellant de
silicone rouge à haute température (RTV). Ce même scellant peut
être utilisé sur les joints des conduits intérieurs et extérieurs de
tous les autres systèmes d'évents approuvés à l'exception du
raccordement du conduit d'évacuation à la buse du foyer qui doit
être scellé avec le scellant noir à haute température Mill Pac.
Un adaptateur de départ est nécessaire et peut être acheté chez
le fournisseur correspondant :
Fournisseur
4 / 7
Duravent
W175-0053
Amerivent
4DSC-N2
Direct Temp
4DT-AAN
Lorsque vous utilisez des composants d'évacuation Napoléon®,
n'utilisez que des composants fl exibles/rigides d'évacuation Wolf
Steel ltée conjointement avec les ensembles de terminaison
suivants : ENSEMBLE DE TERMINAISON MURALE GD222R,
ENSEMBLE DE TERMINAISON POUR TOIT DE PENTE 1/12
À 7/12 GD110, ENSEMBLE DE TERMINAISON POUR TOIT DE
PENTE 8/12 À 12/12 GD111, ENSEMBLE DE TERMINAISON
POUR TOIT PLAT GD112 ou ENSEMBLE PÉRISCOPIQUE
GD201 (pour pénétration des murs sous le niveau du sol).
Lorsque vous utilisez des conduits fl exibles conjointement avec
les différentes terminaisons, utilisez l'ensemble d'évents de 5
pieds GD220 ou l'ensemble d'évents de 10 pieds GD330. Ces
ensembles d'évents permettent soit une évacuation verticale,
soit une évacuation horizontale du foyer.
La hauteur totale permise pour un évent vertical est de 40
pieds lorsque des conduits fl exibles sont utilisés. Le nombre
maximal de raccordements de 4" est de trois horizontalement
ou verticalement (excluant les raccordements au foyer et à la
section de terminaison).
Pour une performance optimale du foyer et une apparence
optimale des fl ammes, gardez la longueur des évents et le
nombre de coudes au minimum.
Pour une performance optimale du foyer, toutes les courses hori-
zontales devraient avoir une élévation d'au moins ¼" par pied.
installation dans les maisons mobiles. Le modèle au gaz naturel
ne peut être installé que dans une maison mobile installée en
permanence et alimentée au gaz naturel.
SOINS DE LA VITRE ET DES PIÈCES PLAQUÉES
N'employez pas de détergents abrasifs pour nettoyer les pièces
plaquées, polissez légèrement à l'aide d'un linge propre et sec.
Ce modèle est muni d'une vitre en céramique de 3/16" disponible
chez votre détaillant Napoléon®/Wolf Steel ltée. N'UTILISEZ
PAS DE MATÉRIAUX SUBSTITUTS. Nettoyez la vitre avec un
nettoyeur recommandé après les dix premières heures de fonc-
tionnement. Par la suite, nettoyez aussi souvent qu'il le faudra,
sinon la vitre risque de rester marquée en permanence. NE
PAS NETTOYER LORSQU'ELLE EST CHAUDE! Le panneau
décoratif peut décolorer avec le temps.
ÉVACUATION
La prise d'air de la terminaison extérieure doit demeurer dégagée
en tout temps. Vérifi ez la prise d'air de la terminaison au moins
une fois l'an pour vous assurer qu'elle n'est pas obstruée ni
endommagée.
Toutes les courses horizontales des évents peuvent avoir une
pente vers le haut de 0" par pied dans tous les cas en utilisant
des composants d'évacuation RIGIDES OU FLEXIBLES
NAPOLÉON
se fait comme aux Figures 2a, 2b et 2c.
La course horizontale doit être conservée à un minimum de 16
pouces ou un maximum de 20 pieds. Si une course horizontale de
20 pieds est requise, le foyer devra avoir une élévation verticale
immédiatement à la sortie du foyer d'un minimum de 57 pouces.

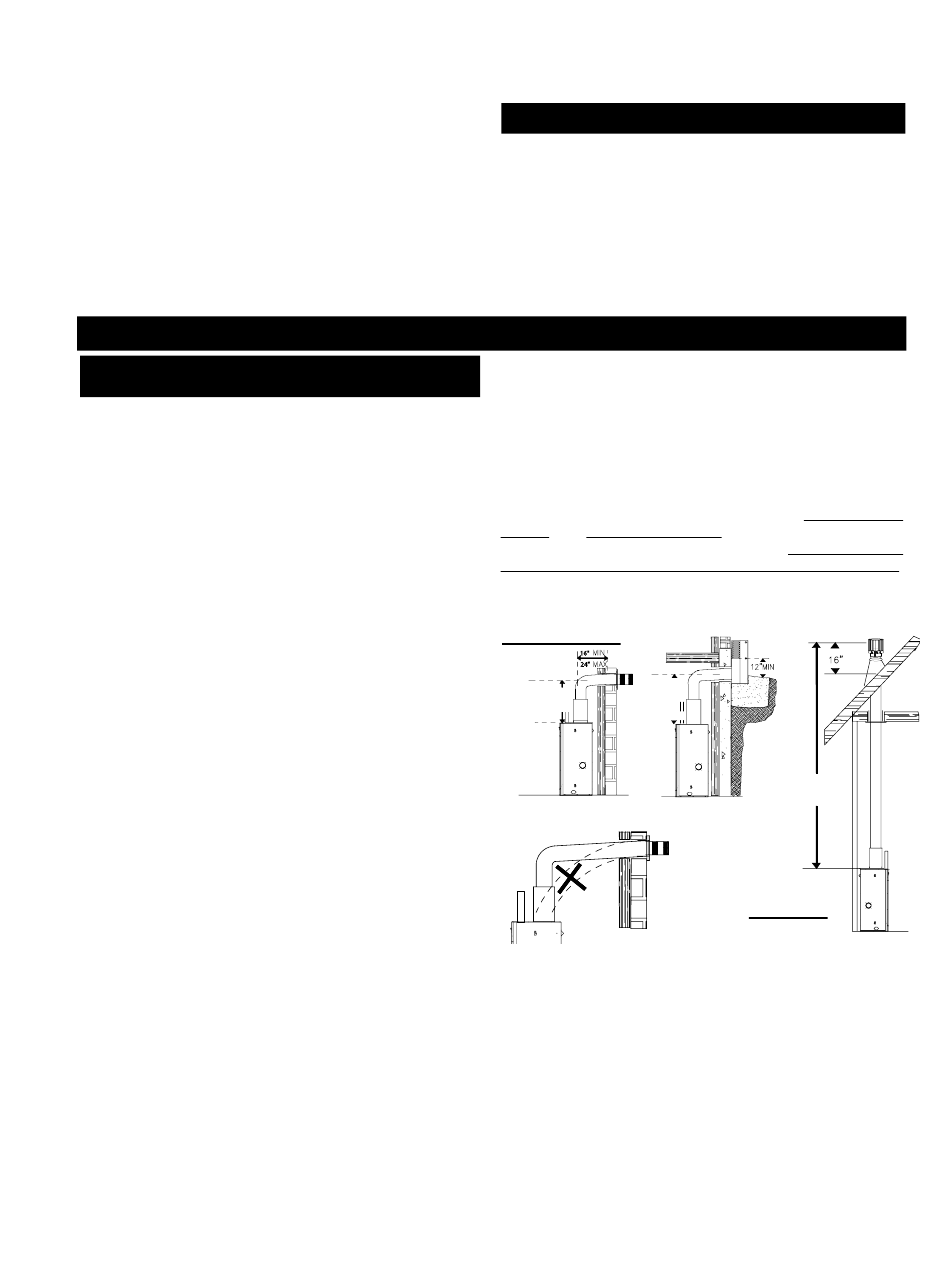

Figures 2a-c. Quand elle se termine verticalement, l'élévation
verticale est d'un minimum de 34 pouces et d'un maximum de
40 pieds au-dessus du foyer. Figure 3.
FIGURES 2A-C
COURSE
MINIMALE DOIT
ÊTRE DE 8"
Prévoyez un moyen d'inspecter visuellement le raccord des
évents au foyer après que ce dernier a été installé.
Ne laissez pas le conduit intérieur se tasser contre les courses
horizontales ou verticales et les coudes. Gardez-le tendu. Pour
que le fonctionnement soit sécuritaire, un espace vide de 1 ¼"
est requis tout autour, entre le conduit intérieur et le conduit
extérieur.
Les évents qui passent à travers des espaces non chauffés
(greniers, garages, espaces réduits) devraient être recouverts
d'un manchon isolant pour minimiser la condensation.
Utilisez un espaceur coupe-feu lorsque les murs intérieurs, le
plancher ou le plafond sont traversés.
Afi n d'assurer un fonctionnement sécuritaire et adéquat du foyer,
vous devez observer les instructions d'évacuation à la lettre.
Un changement à la longueur verticale minimale de l'évacuation
pourrait entraîner des problèmes d'allumage du brûleur et/ou des
accumulations de carbone.
ou SIMPSON DURAVENT lorsque l'évacuation
®
16"
24"
30" MINIMUM
INDÉPENDAMMENT
DE LA LONGUEUR
D'ÉVENT HORIZONTAL
INSTALLATION SOUS LE NIVEAU DU SOL
COURSE MAXIMALE DE 10 PI
EMPLOYEZ L'ENSEMBLE PÉRISCOPIQUE GD-201
FIGURE 3
5
40 PIEDS
MAXIMUM
W415-0583 / A / 06.07.07
