Levelflex M FMP40 4...20 mA HART
2.3.5 Remarques pour des montages spéciaux

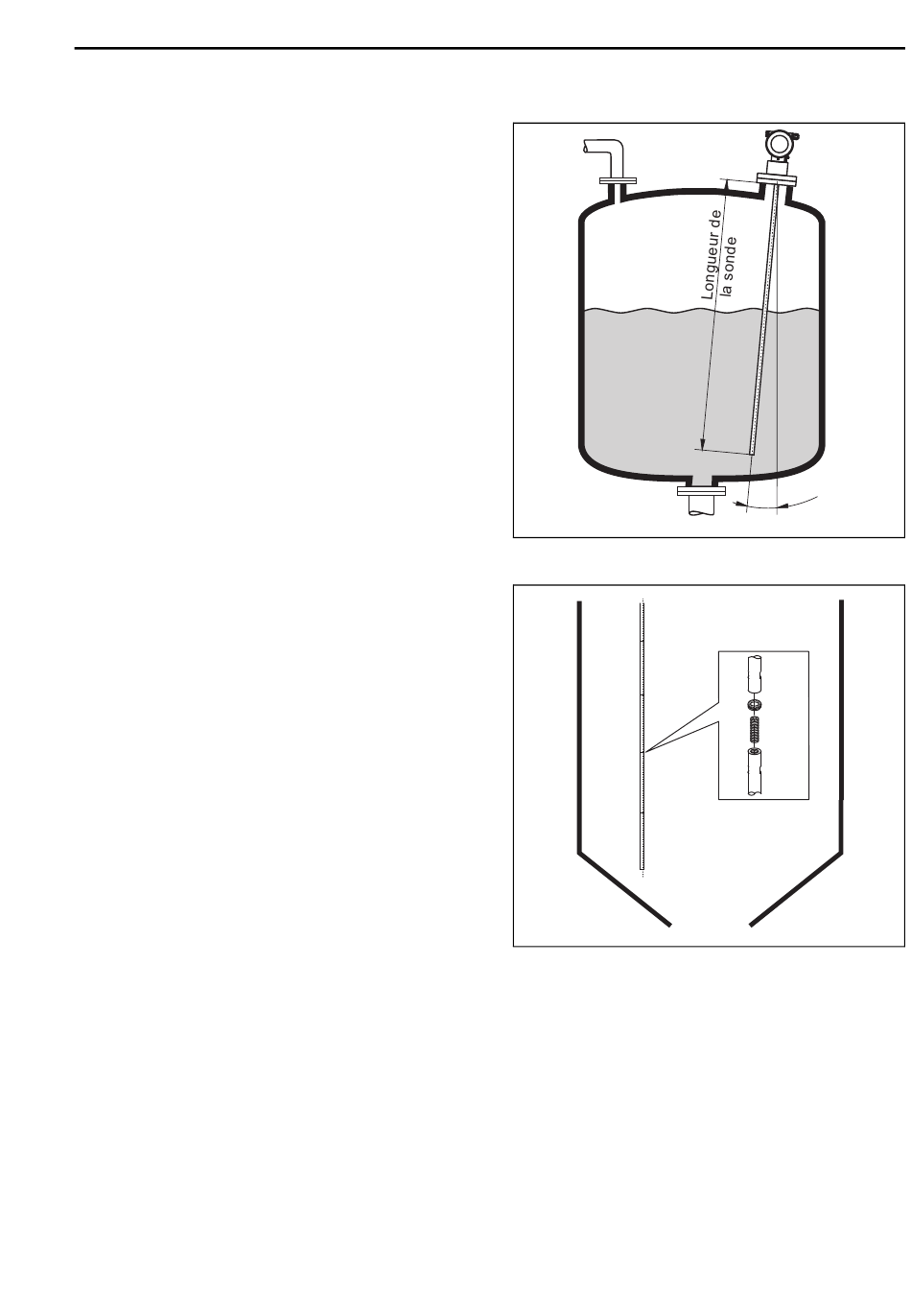

Montage incliné
• Pour des raisons mécaniques, les sondes à
tige doivent être montées le plus
verticalement possible.
• Dans le cas d'un montage incliné, la
longueur de sonde doit être ajustée en
fonction de l'angle de montage.
– jusqu'à 1 m = 30°
– jusqu'à 2 m = 10°
– jusqu'à 4 m = 5°
Sondes séparables
En cas d'espace de montage réduit (distance
du plafond), il est recommandé d'utiliser des
sondes à tige séparables (16 mm).
• Longueur de sonde max. 10 m
• Capacité de charge latérale max. 20 Nm
• Les sondes peuvent être séparées en
plusieurs endroits dans les longueurs :
– 500 mm
– 1000 mm
• Couple de serrage : 15 Nm
Endress+Hauser
Montage
Angle de montage
L00-FMP4xIxx-17-00-00-de-048
L00-FMP4xxxx-17-00-00-xx-037
7
