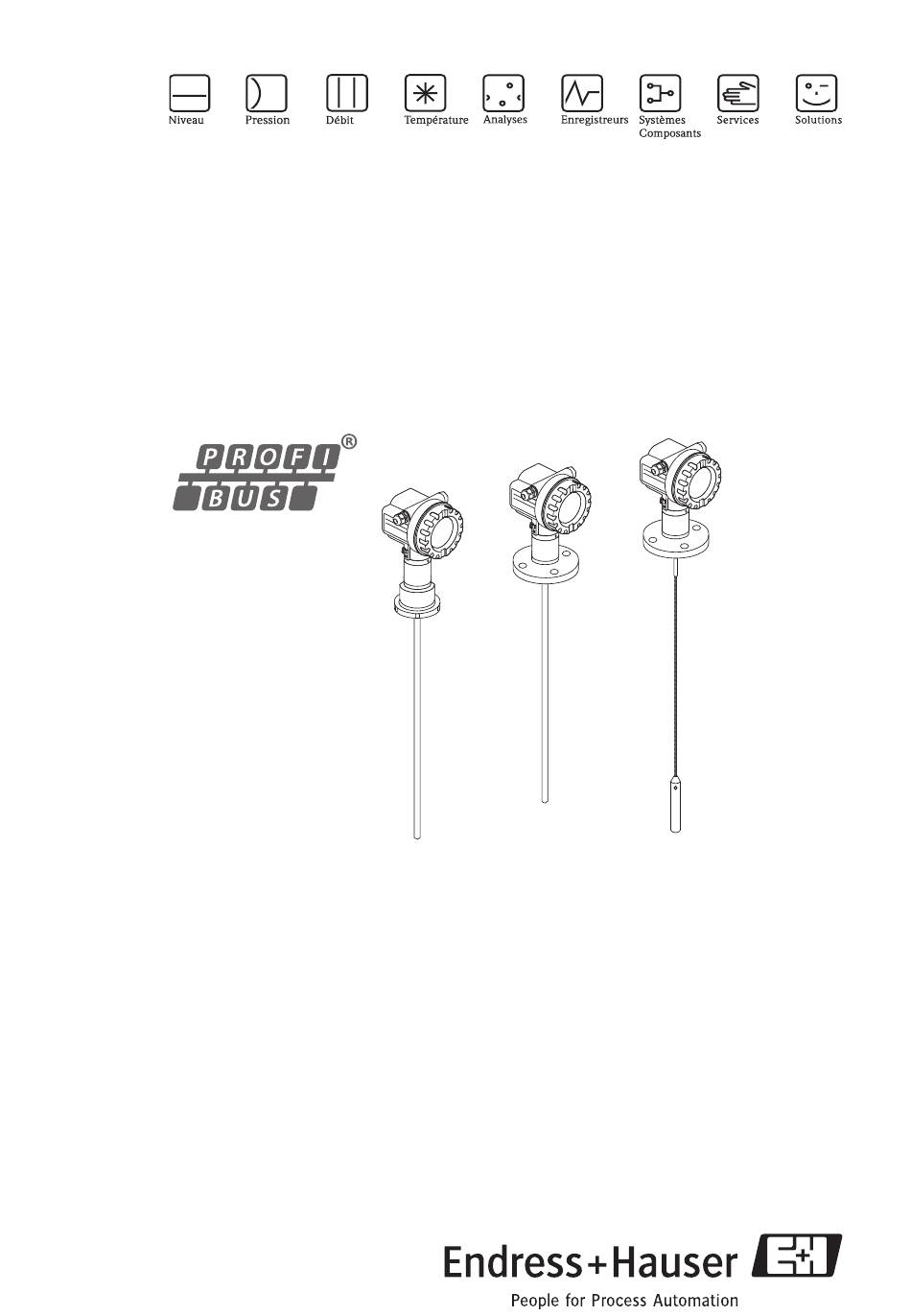

Instructions condensées
Levelflex M FMP41C
Radar de niveau filoguidé
Le présent manuel est un manuel d'instructions condensées.
Vous trouverez des informations plus détaillées dans le manuel de mise en service
et la documentation complémentaire contenus sur le CD-ROM fourni.
Les présentes Instructions condensées ne remplacent pas le manuel de mise en
service fourni avec l'appareil.
La documentation complète de l'appareil comprend :
• les présentes Instructions condensées
• les agréments et certificats de sécurité
• un CD-ROM avec :
– le manuel de mise en service
– l'Information technique
KA01042F/14/FR/13.10
71134549
