Montage

2.3 Montage

2.3.1 Outils de montage

Pour le montage, il vous faut les outils suivants :
• Outil pour le montage des brides
• Pour fixer les raccords filetés :
Clé à molette de 60 mm pour 1½", de 50 mm pour ¾"
• Pour tourner le boîtier : une clé pour vis six pans 4 mm.

2.3.2 Type de montage de sonde

• Les sondes sont montées au moyen de raccords filetés ou de brides.

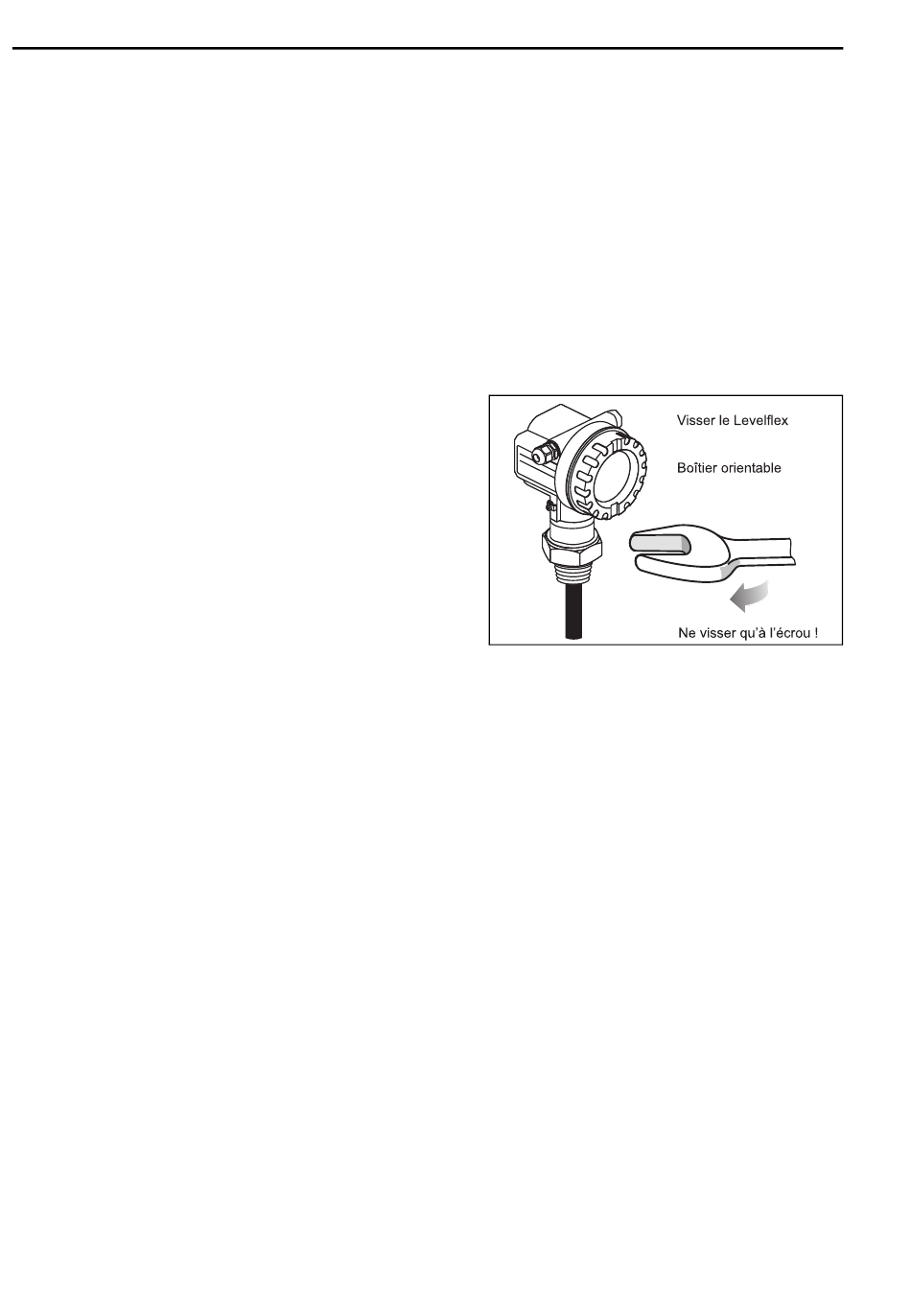

Visser
• Vissez le Levelflex dans le manchon ou
fixez-le à la contre-bride.
• Couple de serrage maximal autorisé :
– G3/4" : 45 Nm
– G1-1/2" : 450 Nm
En cas d'utilisation d'un joint en fibre
aramide et d'une pression de process de
40 bar :
– G3/4" : 25 Nm
– G1-1/2" : 140 Nm

2.3.3 Montage standard

Si la viscosité du produit est  500 cst et s'il ne colmate pas, il est judicieux d'utiliser une sonde
coaxiale :
• Les éléments internes dans la cuve et les dimensions du piquage n'ont aucune influence sur
la mesure.
• Résistance aux contraintes latérales supérieure à celle des sondes à tige.
• Dans le cas de viscosités élevées, il est recommandé d'utiliser une sonde à tige pour des
diamètres de tube > 40 mm.

2.3.4 Mesure dans des liquides corrosifs

Pour la mesure dans des liquides corrosifs, utiliser le Levelflex M FMP41C.
6
