Connexions électriques
2.3.1
Alimentation
Alimentation
Le connecteur femelle à 3 points pour l'alimentation externe DC 24 V se trouve sur le dessus
du module. Le connecteur mâle correspondant fait partie de la fourniture.
Le brochage du connecteur femelle est décrit au chapitre Brochage du connecteur femelle
de l'alimentation externe (Page 118).

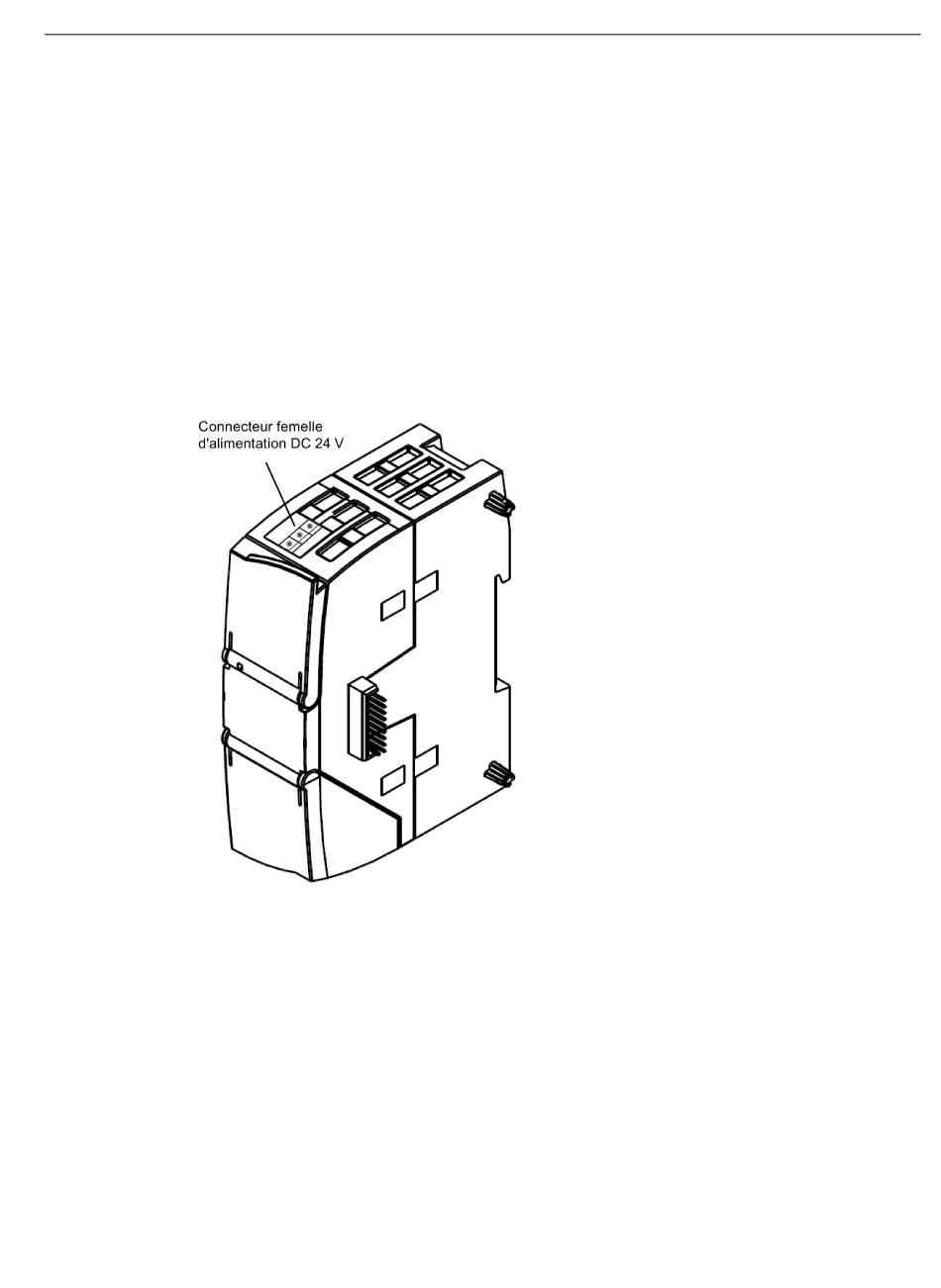

Figure 2-2
CP 1243-7 LTE
Instructions de service, 01/2015, C79000-G8977-C381-01
Connecteur femelle pour alimentation DC 24 V
LED et connexions
2.3 Connexions électriques
33
