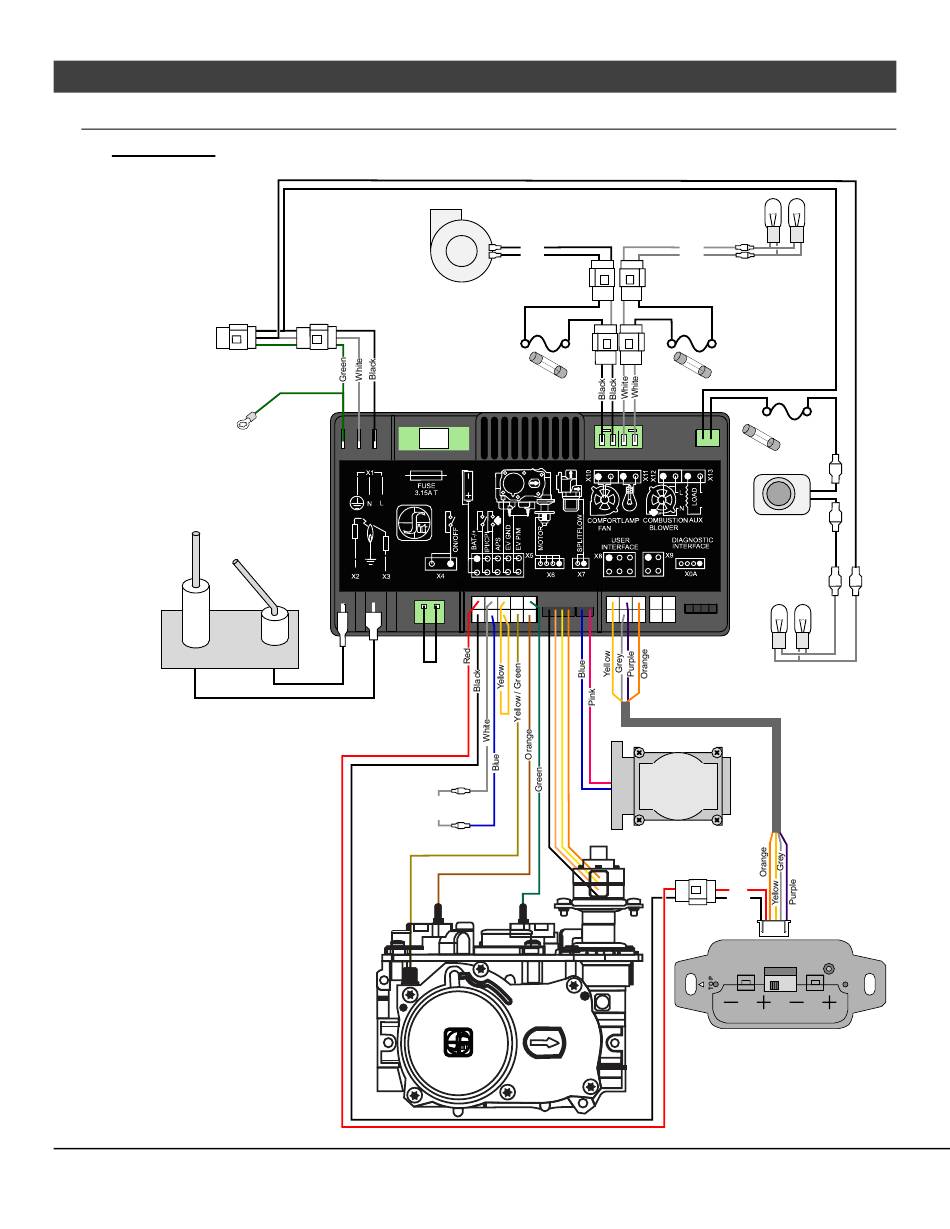

Schéma de câblage – Version GSR2
Mise en garde: Étiquetez tous les fils avant de les déconnecter lors de l'entretien des contrôles. Les erreurs de
câblage peuvent provoquer un fonctionnement incorrect et dangereux.
Puissance
dans
Masse de
l'appareil
Détection
de flamme
Spark
Rod
© Travis Industries
Installation
(for qualified installers only)
Ventilateur
Contrôle de cheminée
intégré (IFC)
3.15A
FUSE
Pilot Sensor
Cavalier
système
Fil de cavalier
IPI/CPI
10/20/21 – 1493-FR
Black
Black
Fusible de
3 A
Valve de contrôle
White
White
Lumières
d'accent
Fusible de
3 A
Fusible de
3 A
Rheostat
Lumières
EmberBed
de confort
Red
Black
(4) AA Batteries
Boîtier de batterie
(marche/arrêt manuel)
PB42 CF Install
