30

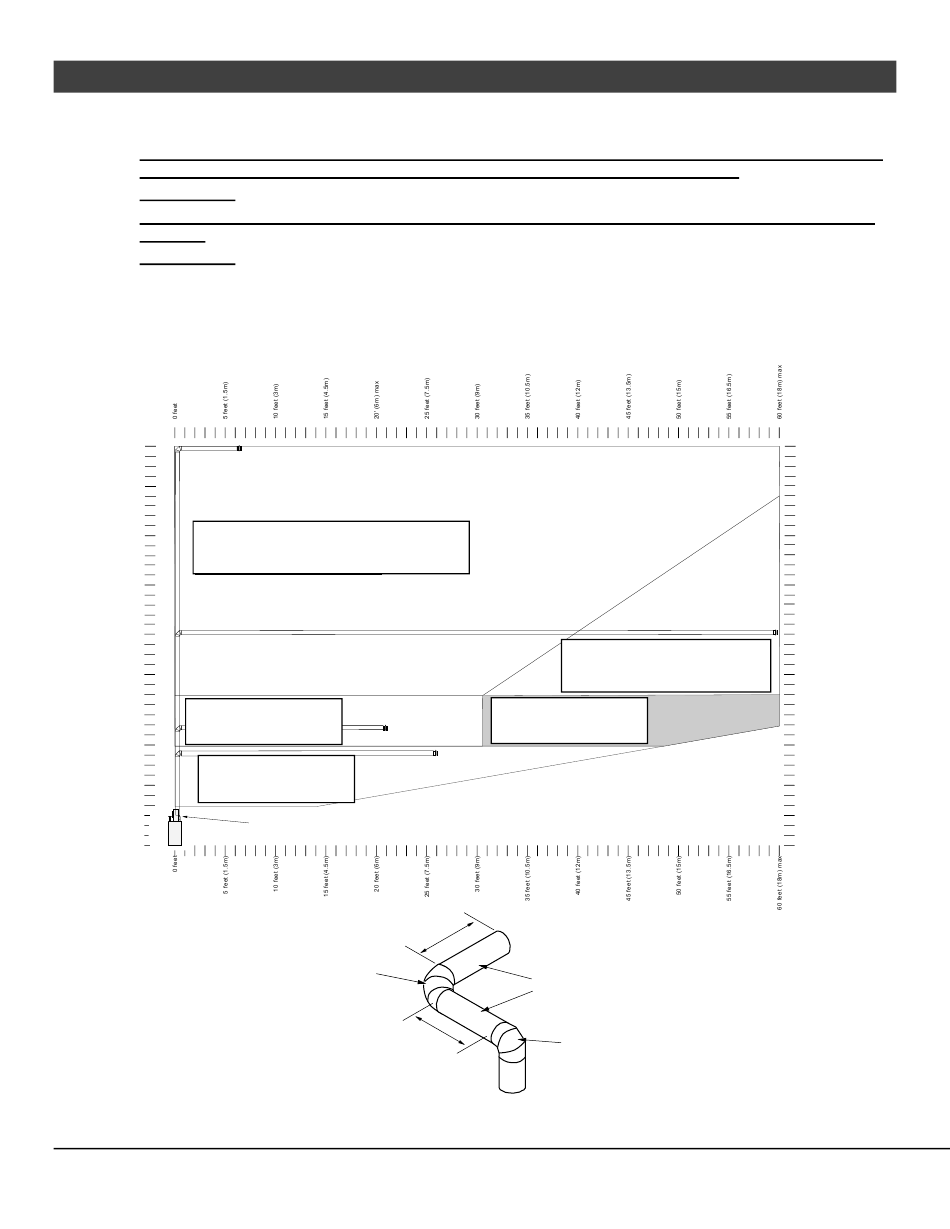

Configuration d'évacuation: terminaison horizontale avec élévation verticale
Les configurations d'évent de 15 'ou plus (à partir de la base du foyer) utilisent un diamètre de 6-5 / 8
". évent. Connectez un réducteur de 8 "à 6-5 / 8" directement au foyer (98900165).
REMARQUE: Pour cette configuration, l'assemblage de cosse inclus n'est pas requis et peut être jeté.
Les configurations d'évent de moins de 15 pi (à partir de la base du foyer) utilisent un diamètre de 8
po. Vent.
REMARQUE: Pour cette configuration, l'ensemble de cosse inclus peut être utilisé ou utiliser un coupe-feu
(non inclus).
La terminaison doit tomber dans la zone ombrée indiquée dans le tableau. Utilisez les positions de restricteur
indiquées.
Jusqu'à quatre coudes (45 ° ou 90 °) peuvent être utilisés. Un seul coude horizontal peut être utilisé
40' (12m) max
35 feet (10.5m)
Restricteur d'échappement # 4
Exhaust Restrictor # 4
Diffuseur ouvert
30 feet (9m)
Diffuser Open
Évent de 6-5/8 "(placer le réducteur sur le foyer
6-5/8" Vent (place reducer on fireplace)
25 feet (7.5m)
20 feet (6m)
15 feet (4.5m)
Restricteur d'échappement # 2
Exhaust Restrictor # 2
Diffuseur ouvert
Diffuser Open
Évent de 8 "
8" Vent
10 feet (3m)
Restricteur d'échappement # 1
Exhaust Restrictor # 1
Diffuseur fermé (stock)
Diffuser Closed (stock)
Évent de 8 "
5 feet (1.5m)
8" Vent
Min. 1' Section of Vent Attached directly to Fireplace
0 feet
Ceci est considéré comme un
This is considered a horizontal
coude horizontal (peu importe
elbow (it does not matter
qu'il tourne à droite ou à gauche).
Il peut s'agir d'un coude à 90 ou
whether it turns right or left).
45 degrés.
It may be a 90° or 45° elbow.
© Travis Industries
Installation
(for qualified installers only)
)
Fixez le réducteur directement au foyer.
H2
H1
10/20/21 – 1493-FR
Restricteur d'échappement # 3
Exhaust Restrictor # 3
Diffuseur ouvert
Diffuser Open
Évent de 6-5/8 "(placer le réducteur sur le
6-5/8" Vent (place reducer on fireplace)
)
foyer
Restricteur d'échappement # 2
Exhaust Restrictor # 2
Diffuseur fermé (stock)
Diffuser Closed (stock)
Évent de 8 "
8" Vent
La longueur horizontale est
Horizontal length is calculated by adding
calculée en ajoutant les deux
both lengths of horizontal run
longueurs de parcours horizontal
(Horizontal Length = H1 + H2).
(Longueur horizontale = H1 + H2).
Ceci est considéré comme un
This is considered a
coude vertical.
vertical elbow
.
40' (12m) max
35 feet (10.5m)
30 feet (9m)
25 feet (7.5m)
20 feet (6m)
15 feet (4.5m)
10 feet (3m)
5 feet (1.5m)
0 feet
IDB01019
PB42 CF Install
