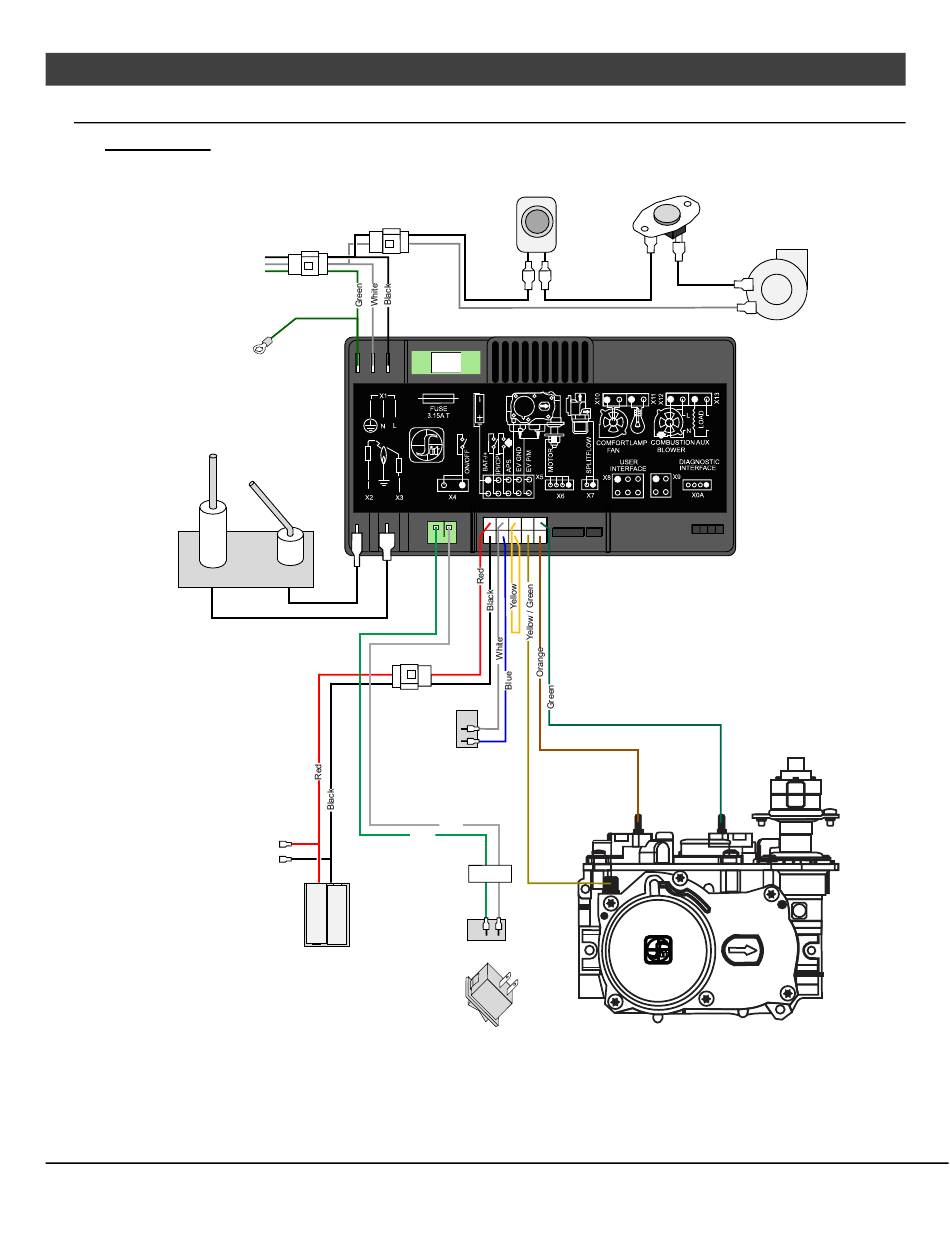

Schéma de câblage - Version GSB2
Mise en garde: Étiquetez tous les fils avant de les déconnecter lors de l'entretien des contrôles. Les erreurs de
câblage peuvent provoquer un fonctionnement incorrect et dangereux.
120 VAC
Puissance
dans
Masse de l'appareil
Détection
de flamme
© Travis Industries
Installation
(for qualified installers only)
Spark
Rod
Commutateur
Green
Plateau de piles AA
Interrupteur du
brûleur principal
10/20/21 – 1493-FR
Rhéostat
Thermodisque
3.15A
F USE
IPI/CPI
White
ON / OFF
69
Souffleur(s)
en option
Commande
de foyer
intégrée à
la base
(IFC)
PB42 CF Install
