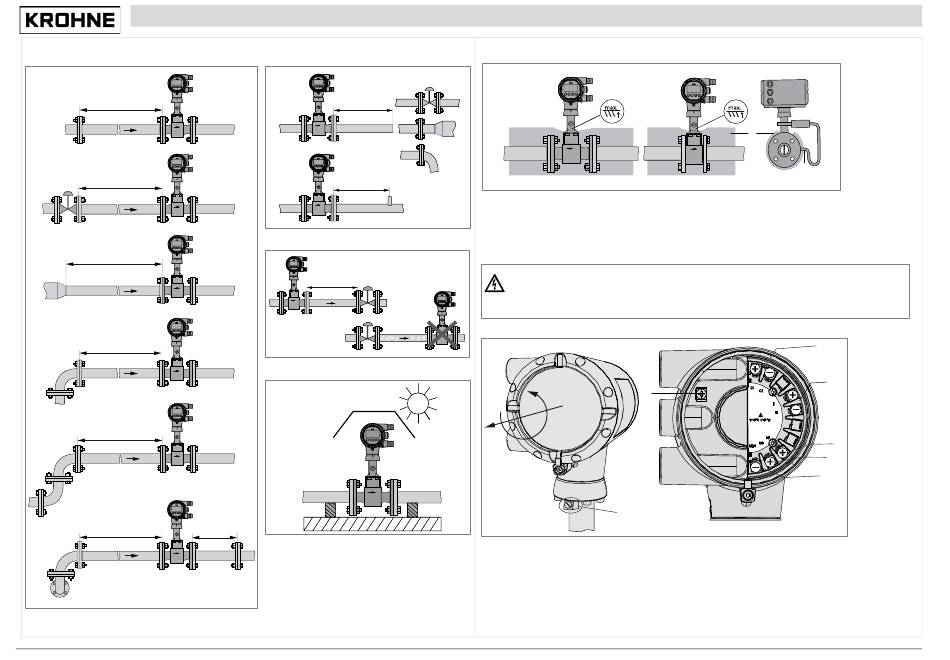

Longueur droite amont mini

 15 DN

 50 DN

 20 DN

 30 DN

> 5 DN

 40 DN

10/2020 - 4004069508 - QS OPTISWIRL 4200 R08 fr

Longueur droite aval mini

 5 DN

Conduites avec vanne de régulation

 5 DN

Protection solaire

Isolation thermique pour T

> +160°C / +320°F

Produit à mesurer

1 Marquage de la hauteur maxi de l'isolation

2 Épaisseur maxi de l'isolation jusqu'au coude du tube de pression

3 Isolation

2 Raccordement électrique

Danger :

Toute intervention sur le raccordement électrique doit s'effectuer uniquement si l'alimentation électrique

est coupée.

Observer les caractéristiques de tension indiquées sur la plaque signalétique.

Respecter les règlementations nationales en vigueur pour le montage.

Raccordement du convertisseur de mesure

1 Ouvrir le couvercle du boîtier en utilisant la clé fournie, pour accéder ensuite aux raccordements

électriques

2 Alimentation du convertisseur de mesure et boucle 4...20 mA

3 Entrée courant 4...20 mA - transmetteur externe, en option

4 Borne M1 sortie binaire (courant fort)

5 Bornes M3 binaire (NAMUR)

6 Borne M2/4 sortie binaire, raccordement moins commun

7 Borne de mise à la terre dans le boîtier

8 Borne de mise à la terre de la pièce de raccordement entre le capteur et le convertisseur
