4.6.2
DO #A
Value Ref
DO #B
Value Ref
DO #C
Value Ref
Toutes les sorties numériques du NRF590 ont le même groupe de paramètres et de fonctions.
Lorsque vous entrez dans une fonction, les quatre modes de fonctionnement (ainsi que la
configuration additionnelle) apparaissent :
• Disabled
• Output
• Pulse Out
• Simulate
Une fois la sortie activée, les paramètres de configuration additionnelle peuvent être configurés.
Sous-menu "Setup"
Value Ref
Référence de la valeur : indique la valeur discrète à utiliser comme entrée pour la fonction DO et,
par conséquent, à utiliser pour générer la sortie. (par défaut : undefined) (protégé par commutateur
W&M)
Value Mode
Permet à l'utilisateur de spécifier si l'entrée doit être utilisée dans la polarité normale ou si elle doit
être inversée avant utilisation. (par défaut : Normal) (protégé par commutateur W&M)
Pulse Width
Indique l'amplitude de l'impulsion de sortie à générer quand l'entrée passe d'inactive à active.
Lorsque le mode d'impulsion est désactivé, la sortie suivra toujours l'état de l'entrée. (pas disponible
sur DO C) (utilisé uniquement lorsque le mode "Pulse" est sélectionné) (par défaut : No Pulse)
(protégé par commutateur W&M)
Contact Type
Indique le type de contact connecté à l'entrée ; normalement ouvert ou normalement fermé. (par
défaut : Normally Open) (protéger par commutateur W&M)
Output Value
Valeur : indique les valeurs de sortie qui correspondent à la valeur entrante après filtration. (lecture
seule)

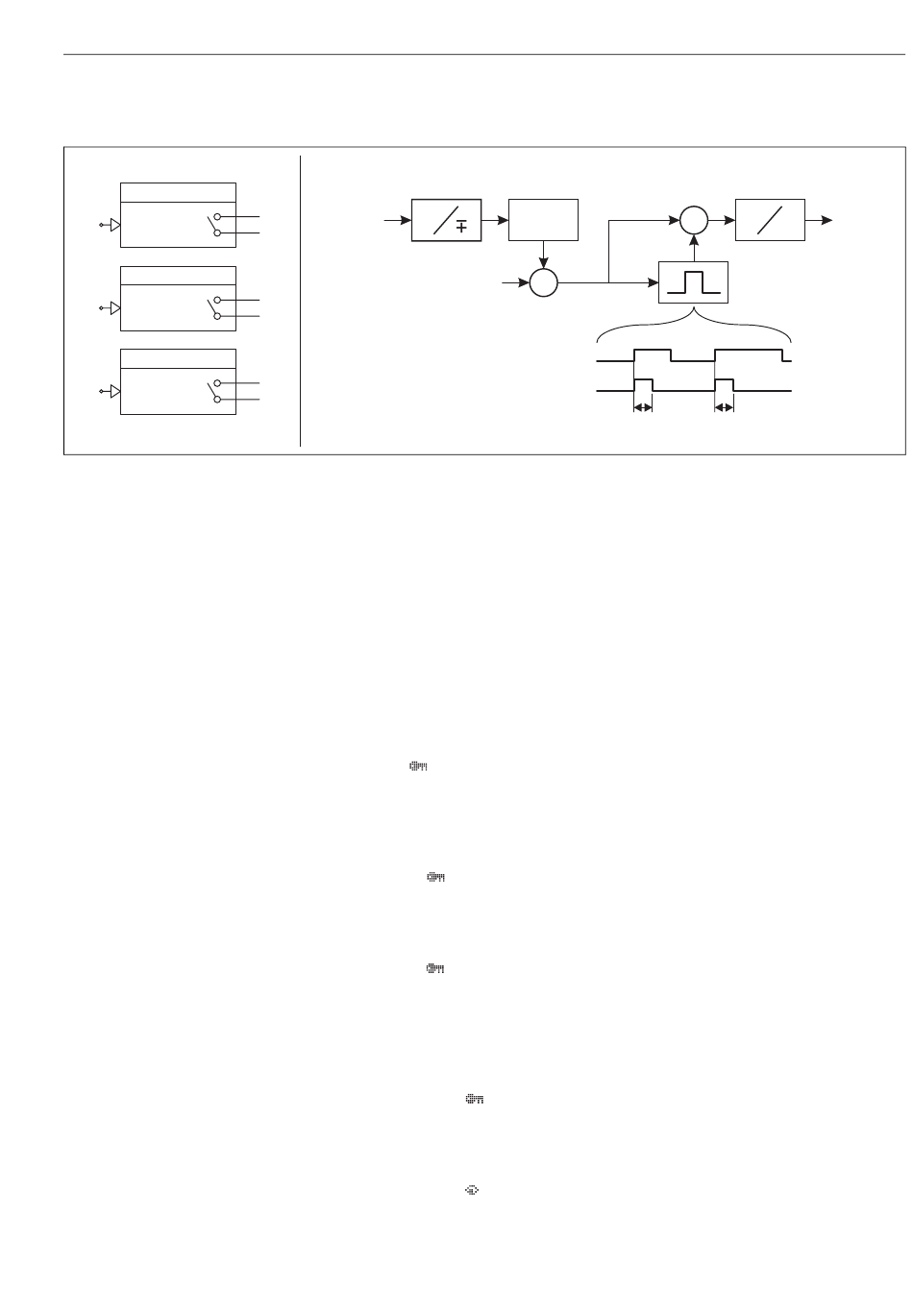

Bloc de fonctions "Discrete Output"
Damping Factor
Value Mode
±
Value Ref
Sim. Value
(6n1X)
(6n2X)
(6n3X)
(pas disponible pour DO #C)
(6n4X)
(6n2X,6n3X & 6n4X)
(6n21/6n31)
(6n22/6n32)
(6n23/6n33)
(6n24/6n34/6n44)
(6n25/6n35/6n45)
FILTER
Output Value
Output Value
Output
Pulse Width
Menu des fonctions
Contact Type
NO
Output
NC
L00-NRF590-19-00-00-en-061
