Remplacement des fusibles

Le système électrique est protégé par 4 fusibles situés
sous le siège
(Figure
51).
Remarque:
Si vous installez le kit de levage en
option, vous recevrez un autre porte-fusibles à monter
près du porte-fusibles existant.
Avertisseur sonore
Alimentation principale
Phares
Prise USB/options
Kit de levage en option
(emplacement libre –
porte-fusibles supplémentaire
fournit avec le kit)

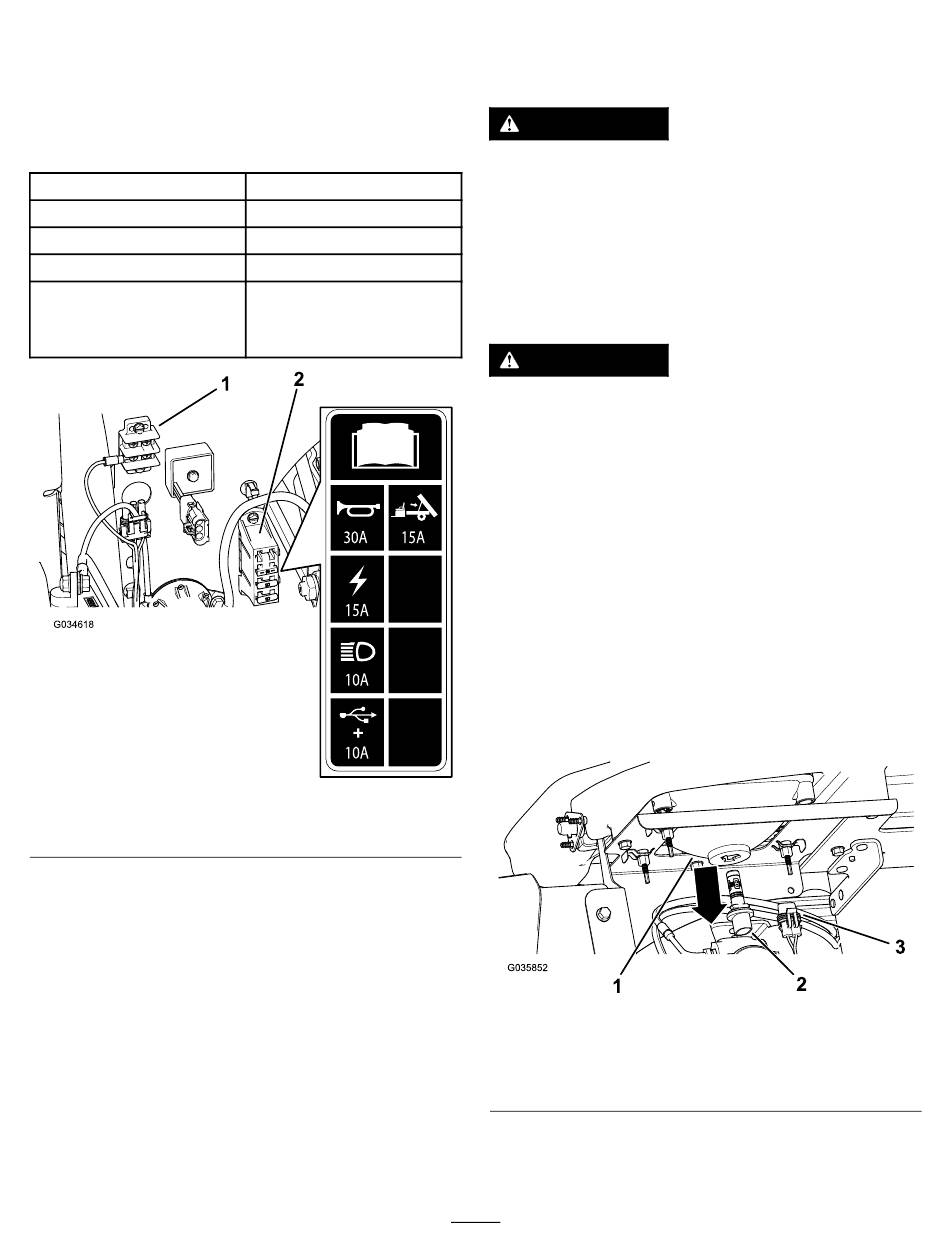

Figure 51
1. Bloc de mise à la masse
30 A
15 A
10 A
10 A
15 A
g034618
2. Porte-fusibles

Entretien des phares

Remplacement des ampoules

PRUDENCE
Si vous installez une ampoule de plus forte
intensité que ce qui est prévu pour le système,
vous risquez d'endommager l'alimentation
de 12 V ou, tout au moins, de faire griller un
fusible.
Utilisez toujours l'ampoule LED spécifiée par
Toro pour éviter ce problème.
PRUDENCE
Les ampoules deviennent extrêmement
chaudes lorsqu'elles sont allumées. Vous
pouvez vous brûler et vous blesser gravement
en manipulant une ampoule chaude.
Laissez toujours refroidir les ampoules avant
de les remplacer. Manipulez toujours les
ampoules avec précaution.
Spécifications : voir votre Catalogue de pièces.
1.
Débranchez les batteries ; voir
de la batterie (page
2.
Ouvrez le capot ; voir
30).
3.
Débranchez le connecteur électrique de
faisceau du connecteur de la lampe situé au dos
du boîtier du phare
1. Boîtier de phare
2. Ampoule
4.
Tournez l'ampoule d'un quart de tour dans le
sens antihoraire et tirez-la en arrière hors du
boîtier
(Figure
43
Débranchement
41).
Ouverture du capot (page
(Figure
52).
Figure 52
3. Connecteur électrique de
faisceau
52).
g035852
