Alimentation
- Alimentation avec dispositif de la classe 2
- 24Vcc ±25% 2A max., alimentation de l'ensemble du système GILOGIK II
- Protection contre l'inversion de polarité et le court-circuit
Réseau Ethernet
- Connexion standard RJ45 - IN
- Connexion standard RJ45 - OUT
- Deux commutateurs rotatifs x01 et x10 pour le réglage de "Explicit
Device Value" de l'esclave
Diagnostic
- Diode jaune POWER: présence alimentation
- Diode verte RUN:
INIT : éteinte fixe
PREOP : clignote lentement
SAFEOP : flash unique avec pause
OP : toujours allumée

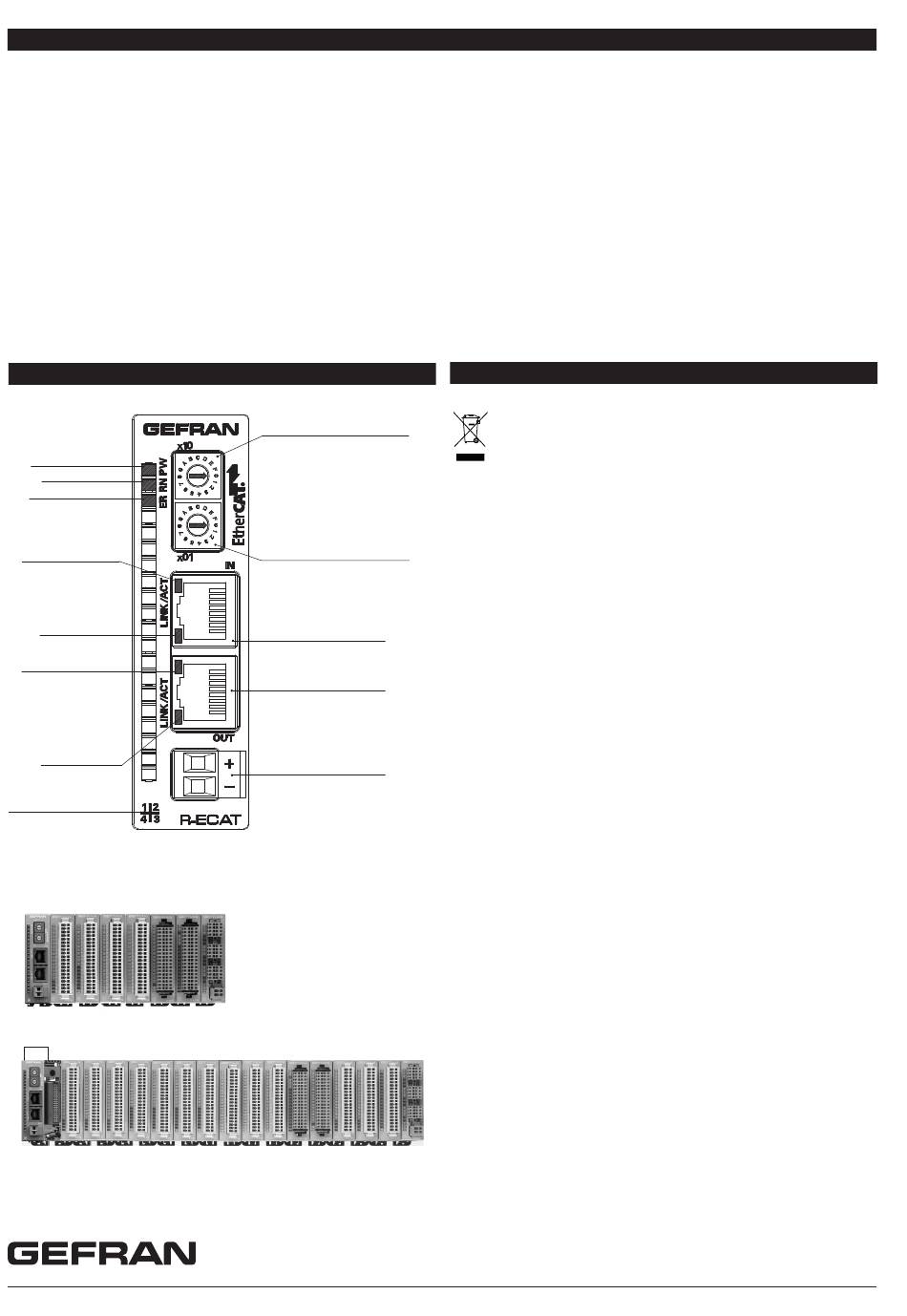

4 • CONNEXIONS
LED jaune POWER
LED verte RUN
LED rouge ERROR
LED verte
ETHERCAT IN
LED jaune LINK
ETHERCAT IN
LED verte ACTIVITY
ETHERCAT OUT
LED jaune LINK
ETHERCAT OUT
Lancement du produit
(*) Utiliser un câble blindé de catégorie 5E. Dans tous les cas, pour les
catégories supérieures, toujours utiliser des câbles blindés
Utiliser normalement un câble droit pour la connexion IN/OUT.
(**) Utiliser un câble bipolaire, section 1 ÷ 1,5mm.
2
3 • CARACTERISTIQUES TECHNIQUES
Explicit Device Identification
Dizaines :
0..9 = 0..90
A = 100
B = 110
C = 120
D = 130
E = 140
F = 150
Explicit Device Identification
Unités :
0..9 = 0..90
8
A , B, C, D, E, F = ne pas utiliser :
fonctions réservée
1
RJ45 ETHERCAT IN (*)
8
RJ45 ETHERCAT OUT (*)
1
Alimentation (**)
24 Vcc ± 25 % maxi 2 A
Le module s'installe sur le
R-BUS (x), dans le premier
emplacement à gauche.
GEFRAN spa via Sebina, 74 - 25050 Provaglio d'Iseo (BS)
Tel. 03098881 - fax 0309839063 - Internet: http://www.gefran.com
- Diode rouge ERROR:
ÉTEINTE : aucune erreur
CLIGNOTEMENT CONTINU : erreur de configuration
FLASH UNIQUE : erreur générique d'arrêt
DOUBLE CLIGNOTEMENT : Watchdog sur les données cycliques
- Diode jaune LINK: réseau connecté
- Diode verte ACTIVITY: transfert de données
Caractéristiques Mécaniques
Dimensions : 92x90x25,4 mm
Poids : 150g.
Fixation par encliquetage sur le R-BUS (x)
Degré de protection : IP20
Conditions ambiantes
Température de fonctionnement : 0...50°C
Température de stockage : -20...70°C
Humidité : max. 90% HR sans condensation
Pour UL : la température max de l'air autour du dispositif est de 50°C.
5 • INFORMATIONS RAEE
Aux termes de l'art. 26 du D.Lgs. n. 49 du 14 mars 2014,
n.49 "Transposition de la Directive 2012/19/UE relative
aux déchets d'équipements électriques et électroniques
(RAEE)".
Le pictogramme de la poubelle barrée, figurant sur l'équipement ou
sur son emballage, indique que le produit en fin de vie doit être traité
séparément des autres déchets.
Le ramassage sélectif de cet équipement en fin de vie est organisé et
géré par le constructeur.
Tout utilisateur qui souhaiterait se débarrasser de l'équipement devra
donc contacter le constructeur pour obtenir des informations con-
cernant la méthode adoptée pour permettre le ramassage sélectif de
l'équipement en fin de vie.
Un ramassage sélectif correct, en vue de l'acheminement de l'équi-
pement vers des opérations de recyclage, de traitement et de mise
au rebut respectueuses de l'environnement, contribue à réduire les
impacts potentiellement néfastes sur l'environnement et la santé,
outre à favoriser la réutilisation des matériaux/composants dont
l'équipement est constitué.
