gefran R-MA6 Mode D'emploi

Principales applications
• Machines pour la plastique
• Emballant et machines de
conditionnement
• Machines auxiliaires
• Systèmes d'automation
GENERALITES
R-MA6 est un module mixte compor-
tant 6 entrées analogiques et 6 sor-
ties analogiques. Il gère 6 entrées
analogiques configurables pour
potentiomètre, tension, courant (uni-
quement pour channels 3,4,5,6) et
pont de jauge, pour répondre aux exi-
gences d'application des transduc-
teurs les plus couramment utilisés en
milieu industriel. Le système de con-
version est séquentiel sur 6 voies. La
conversion analogique/numérique
s'effectue à 16 bits. La carte peut
être programmée via le logiciel pour
exécuter des interceptions et lancer
des commandes d'interruption à la
Gataway du nodes. Elle gère égale-
ment 6 sorties analogiques en ten-
sion bipolaires ± 10V avec un courant
maximum de 20mA par sortie. Les
sorties ont une résolution de 16 bits.
Elles sont protégées contre le court-
circuit et la surcharge par l'intermé-
diaire d'un système électronique. Le
module est doté d'une fonction dia-
gnostic qui vérifie le fonctionnement
correct des sorties.

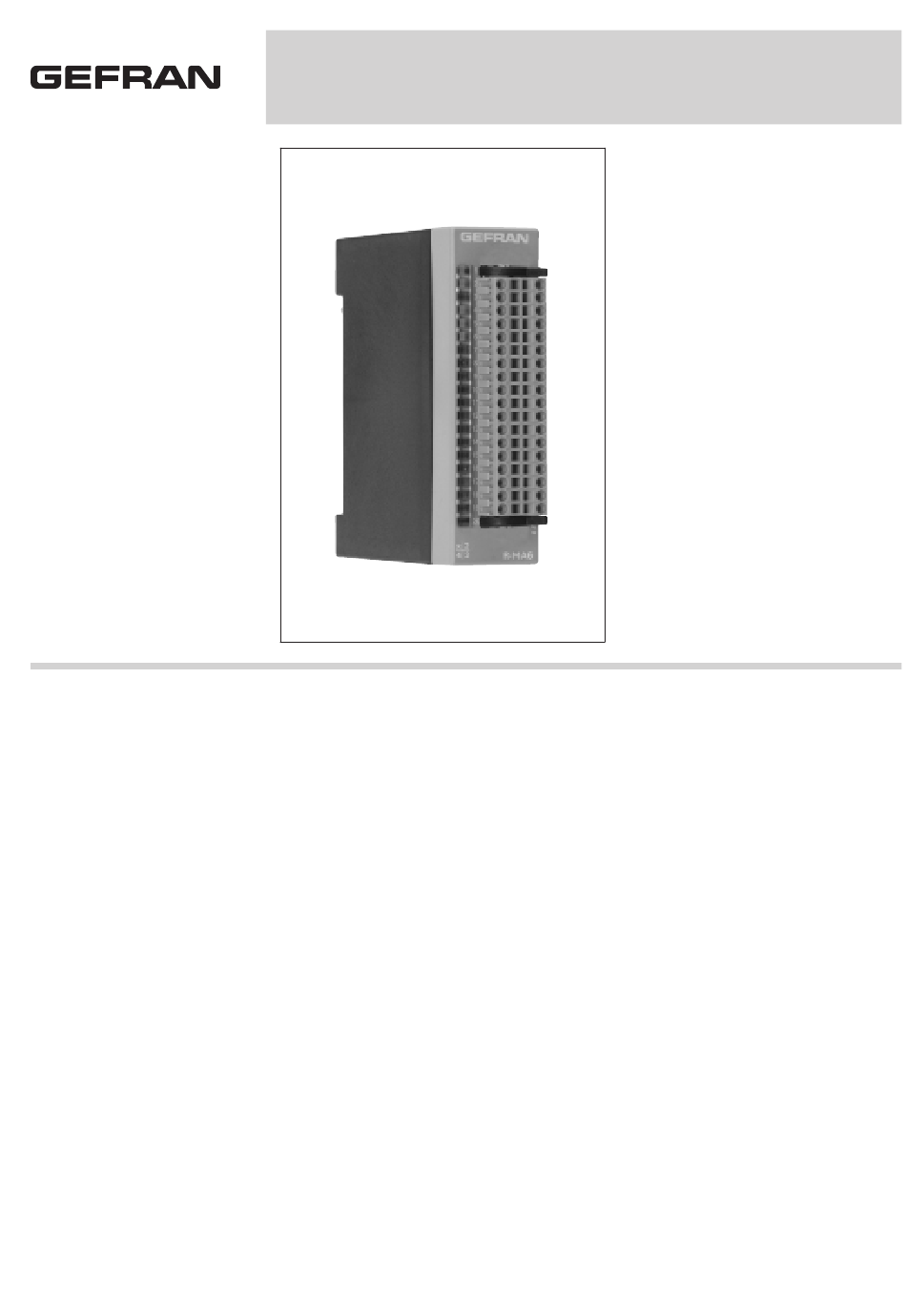

R-MA6
MODULE 6 ENTRÉS NUMERIQUES + 6 SORTIES NUMERIQUES
CARACTERISTIQUES TECHNIQUES
- 6 entrées analogiques avec
conversion A/D à 16bit
- Temps d'échantillonnage pour
toutes les voies: 200µs
- Filtre digital
- Alimentation du module via la face
arrière R-BUS(x) 3,3V
Entrées
- Potentiomètre minimum: 2KΩ
- Différentiel 0...100mV, 0...30mV
pour pont de jauge
- Linéaire 0...10V, 0...2V
- Linéaire 0...20mA, 4...20mA
Impédance d'entrée
- Potentiomètre > 1MΩ
- Linéaire 0...10V, 0...2V > 1MΩ
- Pont de jauge: > 1MΩ
- Linéaire 0/4...20mA = 100Ω
Précision des entrées supérieure à
0,5%
Alimentation pour entrées
24Vcc ± 25% 500mA max externe
(à fournir sur les bornes prévues à
cet effet):
• 10V pour pont de jauge max 150mA
• 24V pour sondes amplifiées max
500mA
Principales caractéristiques
• Installation en la face arrière R-BUSxx
• 6 entrées opto-isolées à 16 bit
• Configuration des entrées par logiciel
• Alimentation de transducteurs à board
• 6 sorties opto-isolées à 16 bit
±10V 20mA
• Protection électronique des sorties
• Diodes de diagnostic
• Conformément à UL508
Isolation entrées: > 2,0kV
Surtension sur les entrées durant
1ms: max 1kV
Sorties
- Alimentation du sorties:
24VDC ± 25% 500mA max
- Gestion de 6 sorties analogiques
avec conversion D/A à 16bit
- Temps de configuration 100µs max.
- Sorties standard en tension à ±10V,
20mA pour voies max.
- Protection électronique contre le
court-circuit et la surcharge pour
chaque groupe de 3 voies:
100mA max.
- Linéarité: supérieure à 0,5%
- Isolation sorties: > 2,0KV
- Surtension sur les entrées durant
1ms: 1KV max.
Diagnostic
- diode jaune: présence alimentation
24V externe
- diode jaune: présence alimentation
pour les transducteurs
- diode verte RUN double fonction:
• configuration standard:
clignotement lent
• configuration utilisateur:
clignotement rapide
