• Gestion complète de la face arrière R-BUS (x)
• Réactualisation de toutes les E/S installées en l'espace de
100µs (1 nodo)
Ce chapitre contient les instructions nécessaires pour une
installation correcte des GILOGIK II dans l'armoire de com-
mande de la machine ou du système hôte, ainsi que pour
connecter correctement l'alimentation, les entrées, les sorties
et les interfaces du système
Avant de procéder à l'installation, lire attentivement les
avertissements suivants !
Le non-respect de ces avertissements pourrait entraîner
des problèmes de sécurité électrique et de compatibilité
électromagnétique, outre à annuler la garantie.
Personnel qualifié
Seul un personnel qualifié peut installer et utiliser le système et ses com-
posants.
utilisation conforme
Le système et ses composants sont exclusivement destinés à l'utilisation
précisée dans la brochure. Pour garantir un fonctionnement correct et
sûr, le produit doit être transporté, stocké, installé, utilisé et entretenu
conformément aux modalités prescrites.
Dispositif adapté pour fonctionner en milieu industriel pollué de degré 2.
Dispositif du type "UL open".
Alimentation électrique
• GILOGIK II est DEPOURVU d'interrupteur On/Off : il appartient à
l'utilisateur de prévoir un interrupteur conforme aux exigences de sécurité
prescrites (label CE), pour couper l'alimentation en amont du système.
L'interrupteur doit être placé près du système, à portée de main de
l'opérateur. Un seul interrupteur peut commander plusieurs systèmes.
• S'assurer que le système est bien relié à la terre, conformément aux
spécifications contenues dans le chapitre correspondant.
• Si le système est utilisé dans des applications comportant des risques
corporels et matériels, il doit être impérativement associé à des
appareils de sécurité auxiliaires.
Il est conseillé de prévoir la possibilité de vérifier l'intervention des
alarmes y compris pendant le fonctionnement régulier du système.
Ce dernier NE doit PAS être installé dans des endroits présentant une
atmosphère dangereuse (inflammable ou explosive) ; il ne doit être
raccordé à des éléments fonctionnant dans une telle atmosphère qu'au
travers d'interfaces appropriées et conformes aux normes en vigueur
en matière de sécurité.
80127C_MHW_R-ETH100_08-2011_FRA

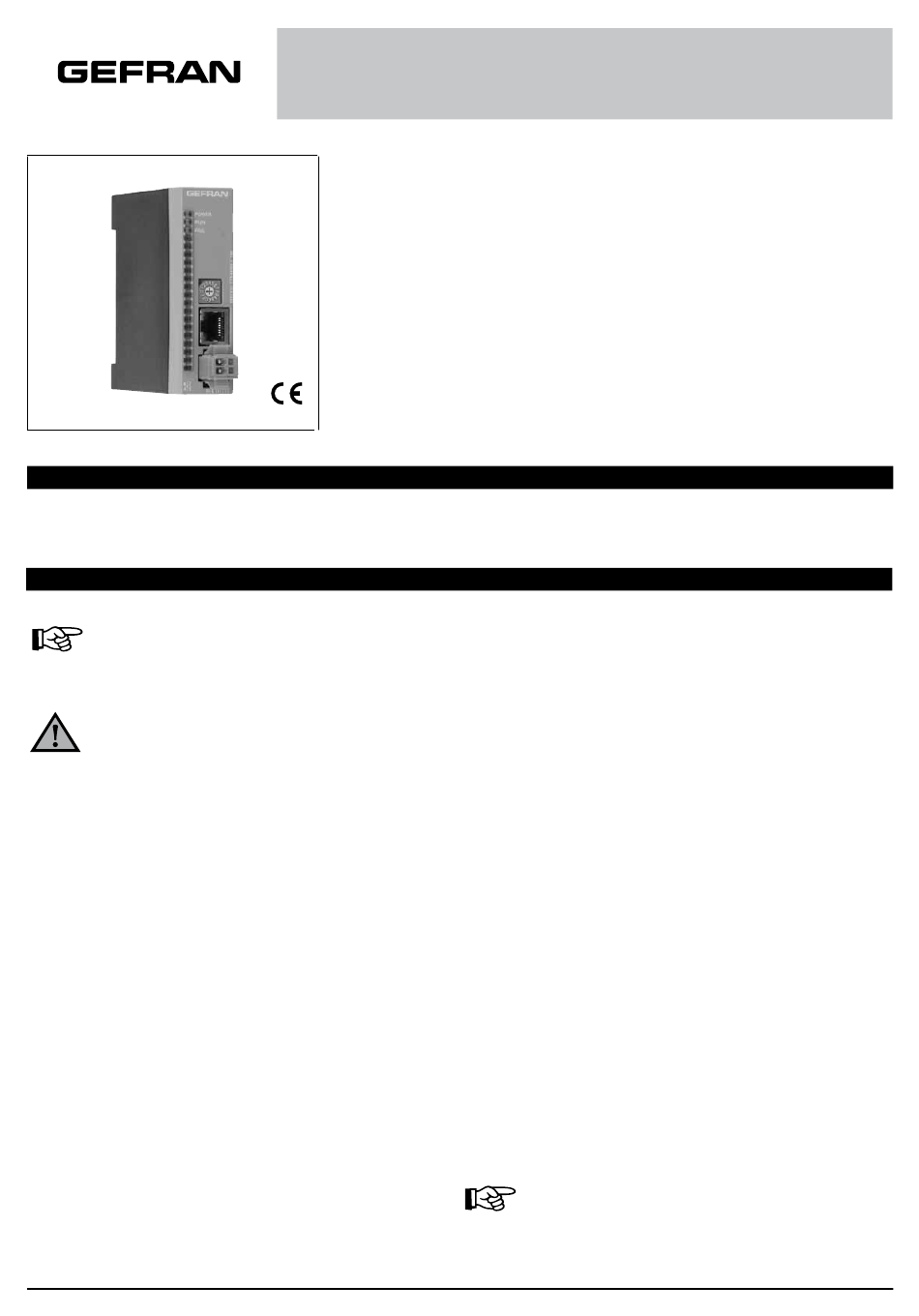

R-ETH100
MODULE BRIDGE ETHERNET 100
MODE D'EMPLOI
cod. 80127C / Edit 04 - 08/2011- FRA
1 • PRInCIPALEs CARACTéRIsTIquEs
2 • INSTALLATION ET CONNEXION
• Interface GDNet
• Alimentation de la face arrière
sécurité électrique et compatibilité électromagnétique:
• LABEL CE : Conformité EMC (compatibilité électromagnétique)
selon la Directive Direttiva 2004/108/CE.
Le système GILOGIK II est essentiellement destiné à fonctionner en
milieu industriel, installé dans les armoires de commande des machines
ou des installations de production.
Réglementation produit d'applicable: EN61131-2.
La déclaration de conformité est disponible sur GEFRAN
web: www.gefran.com
• Le dispositif est conforme aux normes UL508 file E198546
• Conformité BT (basse tension)
selon la Directive Direttiva LVD 2006/95/CE.
Alimentation du module
• Alimentation avec dispositif de la classe 2
• L'alimentation des modules installés dans les armoires doit toujours
provenir directement d'un dispositif de sectionnement, doté d'un fusible.
• Les instruments électroniques et les dispositifs électromécaniques de
puissance (relais, contacteurs, électrovalves, etc.) doivent toujours être
alimentés à partir de lignes séparées.
• Lorsque la ligne d'alimentation est fortement perturbée par la commu-
tation de groupes de puissance dotés de thyristors ou par des
moteurs, il convient d'utiliser un transformateur d'isolation uniquement
pour les régulateurs, en raccordant son blindage à la terre.
• Il est important que l'installation dispose d'une bonne connexion à la
terre :
- la tension entre le neutre et la terre ne doit pas être > 1V ;
- la résistance ohmique doit être <6 ;
• A proximité de générateurs haute fréquence ou de soudeuses à l'arc,
utiliser des filtres appropriés.
• Les lignes d'alimentation doivent être séparées des lignes d'entrée et
de sortie des instruments.
GEFRAn s.p.A. ne saurait être tenue en aucun cas pour
responsable d'éventuels dommages corporels ou matéri-
els résultant d'altérations ou d'une utilisation erronée,
inappropriée ou non conforme aux caractéristiques du
régulateur et aux prescriptions contenues dans le présent
Manuel utilisateur.
7

Publicité

loading

Sommaire des Matières pour gefran R-ETH100

  • Page 1 • Si le système est utilisé dans des applications comportant des risques • Les lignes d'alimentation doivent être séparées des lignes d'entrée et corporels et matériels, il doit être impérativement associé à des de sortie des instruments. appareils de sécurité auxiliaires. Il est conseillé de prévoir la possibilité de vérifier l'intervention des GEFRAn s.p.A. ne saurait être tenue en aucun cas pour alarmes y compris pendant le fonctionnement régulier du système. responsable d'éventuels dommages corporels ou matéri- Ce dernier NE doit PAS être installé dans des endroits présentant une els résultant d'altérations ou d'une utilisation erronée, atmosphère dangereuse (inflammable ou explosive) ; il ne doit être inappropriée ou non conforme aux caractéristiques du raccordé à des éléments fonctionnant dans une telle atmosphère qu'au...
  • Page 2 Température de fonctionnement: 0...50°C Diagnostic Température de stockage: -20...70°C - diode jaune POWER: présence alimentation Humidité: max. 90% HR sans condensation - diode verte RUN: programme en cours / configuration Pour uL: la température max de l'air autour du dispositif est de 50°C. 4 • CONNEXIONS (*) Utiliser un câble standard de catégorie 6, selon la norme TIA/EIA-568A (**) Utiliser un câble bipolaire, section 1 ÷ 1,5mm. Ne pas abouter le câble Diode jaune POWER Diode verte RUN Diode rouge FAIL Sélecteur nœud 0 = non actif 1..F = nœud 1..F (1..15) Diode verte DATA Réseau Ethernet (*) RJ45 Diode jaune LINK Alimentation (**) 24Vdc ± 25% Max 2A Le module s'installe sur le R-BUS (x), dans le premier emplacement à gauche, en l'absence du module R-SW 5; si ce dernier est par contre présent, l'installer dans le deuxième emplacement. (*) Avec le bus à 18 positions, les emplacements 1 et 2 sont réservés aux modules R-ETH100 et R-SW5 GEFRAn spa via Sebina, 74 - 25050 Provaglio d’Iseo (BS) Tel. 03098881 - fax 0309839063 - Internet: http://www.gefran.com 80127C_MHW_R-ETH100_08-2011_FRA...
