gefran R-E16 Mode D'emploi

• 16 entrées numériques 24Vcc ± 25%
• Entrées opto-isolées du type PNP
• Filtres d'entrée sélectionnables individuellement par logiciel
Ce chapitre contient les instructions nécessaires pour une
installation correcte des GILOGIK II dans l'armoire de com-
mande de la machine ou du système hôte, ainsi que pour con-
necter correctement l'alimentation, les entrées, les sorties et
les interfaces du système.
Avant de procéder à l'installation, lire attentivement les
avertissements suivants !
Le non-respect de ces avertissements pourrait entraîner
des problèmes de sécurité électrique et de compatibilité
électromagnétique, outre à annuler la garantie.
Personnel qualifié
Seul un personnel qualifié peut installer et utiliser le système et ses com-
posants.
Utilisation conforme
Le système et ses composants sont exclusivement destinés à l'utilisation
précisée dans la brochure. Pour garantir un fonctionnement correct et
sûr, le produit doit être transporté, stocké, installé, utilisé et entretenu
conformément aux modalités prescrites.
Dispositif adapté pour fonctionner en milieu industriel pollué de degré 2.
Dispositif du type "UL open"
Notes Sécurité électrique et compatibilité électromagnétique:
• LABEL CE : Conformité EMC (compatibilité électromagnétique)
selon la Directive Direttiva 2004/108/CE.
- 16 entrées opto-isolées à 24Vcc
- Tension maximum d'entrée : 32V 25mA
- Protection contre l'inversion de polarité
- Déclencheur d'entrée tension maximum pour "0" (entrée NON ACTIVE) =12 Vcc,
tension minimum pour "1" (entrée ACTIVE) = 15 Vcc
- Filtres d'entrée à 100 Hz et 5kHz, sélectionnables par logiciel
- Entrées programmables de manière indépendante en tant qu'interrup-
tions de système (par logiciel).
- Isolation > 3kV
- Surtension sur l'entrée durant 1ms : maximum 1kV
- Alimentation du module : via la face arrière R-BUS (x) 3,3V
- Pour UL: alimentation avec dispositif de la classe 2
80124C_MHW_R-E16_0809_FRA

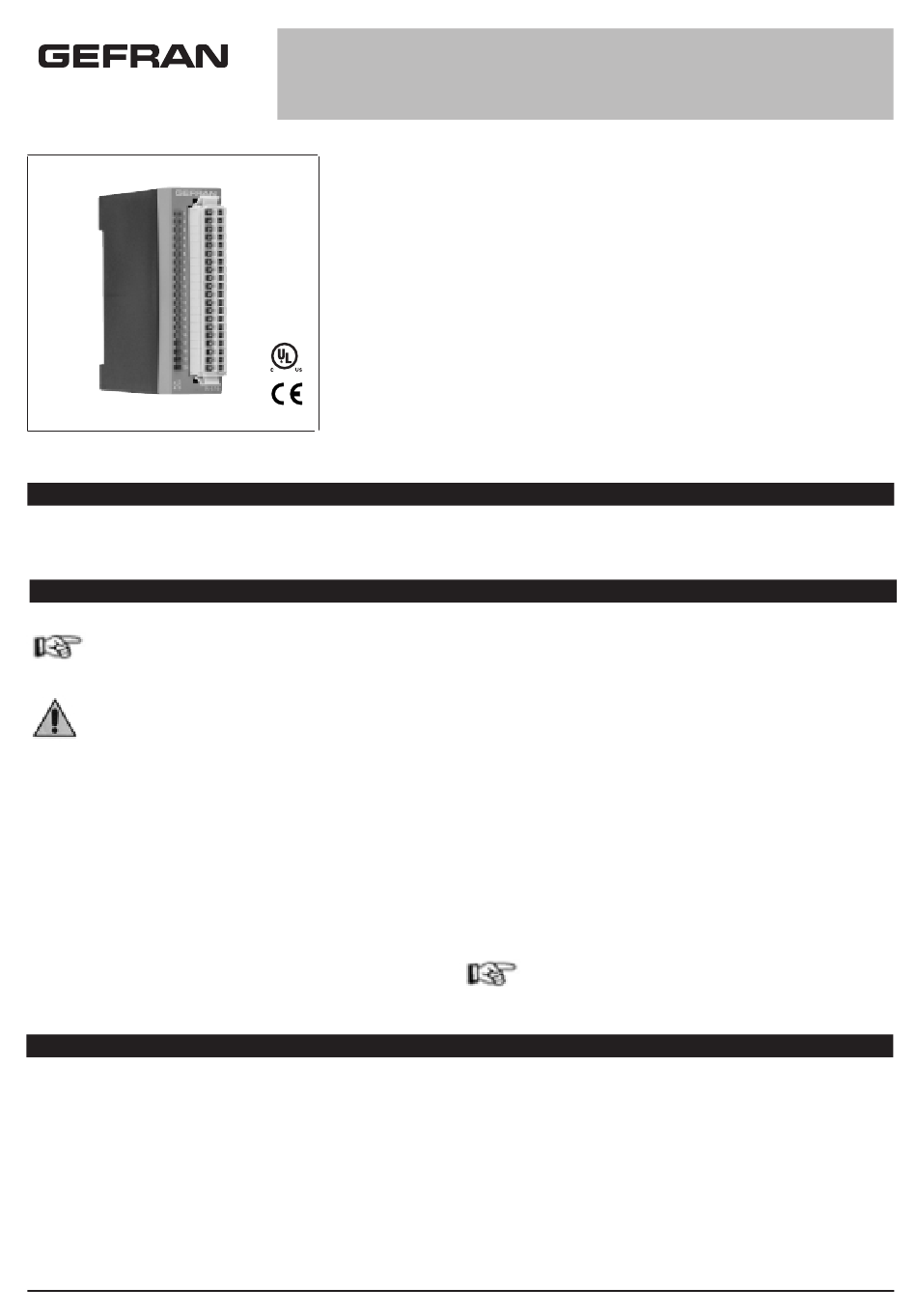

R-E16
MODULE 16 ENTREES NUMERIQUES
MODE D'EMPLOI
cod. 80124C / Edit 04 - 08/09 - FRA
1 • PRINCIPALES CARACTÉRISTIQUES
2 •INSTALLATION ET CONNEXION
3 • CARACTERISTIQUES TECHNIQUES
± 25%
• Protection contre l'inversion de polarité
• Gestion des interruptions pour chaque entrée
• Connecteur extractible de série
Le système GILOGIK II est essentiellement destiné à fonctionner en
milieu industriel, installé dans les armoires de commande des machi-
nes ou des installations de production.
Réglementation produit d'applicable EN 61131-2
La déclaration de conformité est disponible sur GEFRAN web:
www.gefran.com
• Le dispositif est conforme aux normes UL508 file E198546
• Conformité BT (basse tension)
selon la Directive Direttiva LVD 2006/95/CE.
Préconisations pour une installation correcte aux fins de l'EMC
Connexion des entrées et des sorties pour les modules
• Les circuits externes raccordés doivent respecter la double isolation.
• Pour connecter les entrées analogiques, procéder comme suit :
- séparer physiquement les câbles des entrées de ceux de l'alimenta-
tion, des sorties et des raccordements de puissance ;
- utiliser des câbles torsadés et blindés, avec le blindage raccordé à la
terre à un seul endroit.
GEFRAN S.p.A. ne saurait être tenue en aucun cas pour
responsable d'éventuels dommages corporels ou matériels
résultant d'altérations ou d'une utilisation erronée, inappropriée
ou non conforme aux caractéristiques du régulateur et aux pre-
scriptions contenues dans le présent Manuel Utilisateur.
Diagnostic
- Diode verte d'état pour chaque entrée
C
ARACTÉRISTIQUES MÉCANIQUES
Dimensions: 92x90x25,4mm
Poids: 150g.
Fixation mécanique, par encliquetage sur le R-BUS(x)
Degré de protection : IP20
Connecteur: 20 broches femelle avec serrage par ressort
C
ONDITIONS AMBIANTES
Température de fonctionnement: 0...50°C
Température de stockage : -20...70°C
Humidité: maximum 90% HR, sans condensation
Pour UL: la température max de l'air autour du dispositif est de 50°C
