gefran R-SW5 Mode D'emploi

Principales applications
• Raccordement en arborescence
de plusieurs systèmes GILOGIK II
GENERALITES
R-SW5 est un module switch doté de
4+1 ports Fast Ethernet (100Mops)
pour l'expansion du réseau GDNet,
permettant le raccordement en arbo-
rescence de plusieurs systèmes
GILOGIK II.
Il s'installe sur les faces arrière de la
série R-BUS (x), d'où il reçoit l'ali-
mentation.
Les ports dont il est doté sont du type
"autosense", c'est-à-dire capables de
passer automatiquement à la vitesse
de transmission correcte et de gérer
aussi des cablages aussi bien "pin to
pin" que "crossover".
Chaque port de communication est
doté d'un connecteur du type RJ45 et
de deux diodes de signalisation (con-
nexion et données) pour un diagno-
stic correct.

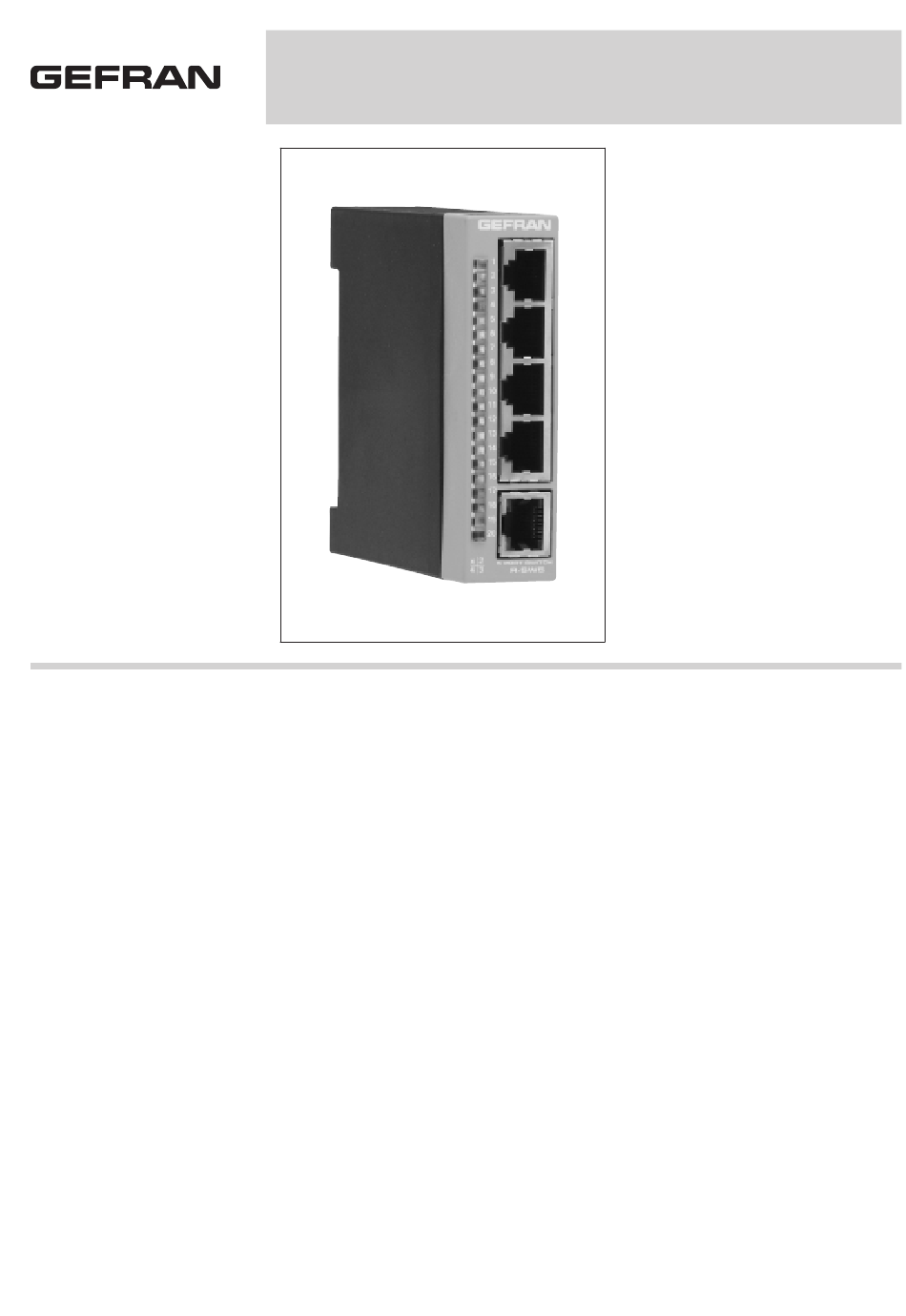

R-SW5
MODULE SWITCH ETHERNET 5 PORTS
CARACTERISTIQUES
TECHNIQUES
Alimentation
- via face arrière 3.3V
Réseau Ethernet
- fentes de même priorité
- connexion 10/100 baseTx
- Store & Forward
- Standard IEEE 802.3
- Autosense
Diagnostic
- diode POWER:
présence alimentation
- diode LINK:
réseau connecté
- diode ACTIVITY:
transfert de données
Principales caractéristiques
• 5 ports Ethernet RJ45
• Autosense
• Port up-link
• 10/100Mbps
• Conformément à UL508
C
ARACTÉRISTIQUES MÉCANIQUES
Dimensions: 92x90x25,4 mm
Poids: 150g
Fixation mécanique, par encliqueta-
ge sur le R-BUS (x)
Degré de protection: IP20
C
ONDITIONS AMBIANTES
Température de fonctionnement:
0...50°C
Température de stockage: -20...70°C
Humidité: maximum 90% HR, sans
condensation
