gefran R-MIXR Mode D'emploi

Principales applications
Raccordement de:
• Capteurs de proximité
• Equipements de commande
• Signaux ON/OFF en provenan-
ce de dispositifs électroniques
ou de contacts auxiliaires
• Codeurs du type Single Ended
et Push-Pull
• Thermocouples et thermorési-
stances
• Pont de jauge et potentiomètre
• Transformateur ampèremétrique
(TA )
Commande de :
• Actionneurs statiques (relais
et groupes statiques) avec com-
mande logique ou analogique
• Entraînements et dispositifs élec-
troniques (y compris avec com-
mande PWM ou en fréquence)
• Actionneurs pneumatiques et
hydrauliques
• Contacteurs électromécaniques
• Avertisseurs lumineux
• Vannes proportionnelles
DESCRIPTION
R-MIXR est un module muni d'un micro-
processeur avec des entrées/sorties logi-
ques et analogiques, utile pour compléter
la configuration du système à l'aide d'une
carte ainsi que pour économiser de l'e-
space sur le fond de panier.
Les entrées et les sorties logiques sont
du type 24Vcc PNP, opto-isolées.
Chaque entrée est protégée contre l'in-
version de polarité et chaque sortie est
protégée contre le court-circuit, la sur-
charge et la surchauffe.
La présence de l'entrée et/ou de la sortie
est signalée par l'allumage de la diode
correspondante.
Le module gère quatre entrées analogi-
ques opto-isolées, configurables par voie
logicielle, pour thermocouples, thermoré-
sistances, tension (0-10V et 0-2,5V), cou-
rant (0-20mA), pont de jauge et poten-
tiomètre.
La conversion analogique/numérique est
à 16 bits ; le système de conversion est
de type séquentiel sur quatre voies.
Il gère également deux sorties analogi-
ques opto-isolées à 16 bits configurables
±10V ou ±20mA. Elles disposent d'une

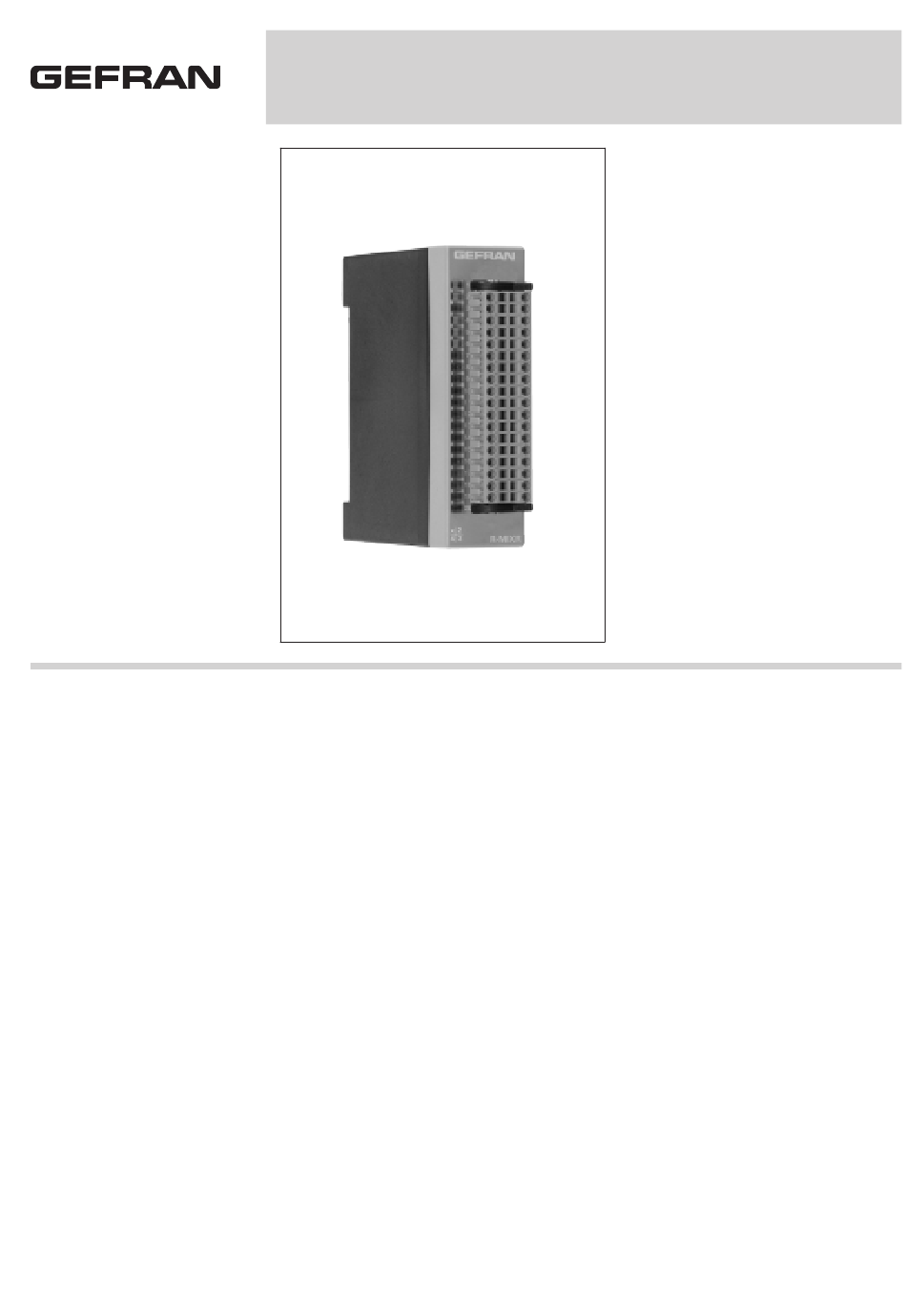

R-MIXR
MODULE 8 ENTREES + 8 SORTIES LOGIQUES / 4 SORTIES RELAIS / 4 ENTREES
+ 2 SORTIES ANALOGIQUES / 2 ENTREES TRANSFORMATEUR AMPERMETRIQUE
protection électronique contre le court-cir-
cuit et la surcharge ainsi que d'un circuit
de rétroaction permettant le diagnostic
sur le fonctionnement de la voie.
R-MIXR offre en outre deux entrées pour
transformateur ampèremétrique TA, avec
résolution à 16 bits.
La carte dispose de fonctions avancées
pour les entrées comme pour les sorties
numériques.
Les entrées numériques peuvent être con-
figurées en tant que compteurs rapides,
pour la lecture de codeurs, de contrôleurs
de période, fréquence ou cycle de service.
Les sorties numériques peuvent être confi-
gurées en tant que PWM ou générateur
de fréquence.
Le module s'installe sur les fonds de
panier R-BUS(x), d'où il reçoit l'alimenta-
tion.
Principales caractéristiques
• E/S opto-isolées
• 8 entrées logiques configurables 24Vcc
± 25%
• 8 sorties logiques configurables 24Vcc
± 25%
• 4 sorties relais NO, 5A maximum,
V=250V/30Vdc, cos ϕ =1 charge résistive
• 4 entrées analogiques configurables
par voie logicielle (V, I, TC, PT100,
potentiomètre, pont de jauge), conver-
sion A/N à 16 bits
• 2 sorties analogiques configurables
(±10V, ±20mA), conversion N/A à 16 bits
• 2 entrées TA, conversion A/N à 16 bits
• Protection contre l'inversion de polarité,
la surcharge et la sur-température
• Diode de diagnostic alimentations, E/S,
état du module et alarme
• Connecteurs extractibles de série
CARACTERISTIQUES TECHNIQUES
Entrées logiques
• 8 entrées logiques opto-isolées
24Vcc ± 25% avec isolation > 2KV
• Tension maximum d'entrée : 32V 25mA
• Protection contre l'inversion de polarité
• Tension maximum pour "0"
(entrée NON ACTIVE) = 5Vcc
• Tension minimum pour "1"
(entrée ACTIVE) = 11Vcc compatibles
avec les dispositifs de type 1, 3.
• Entrées 1 à 4 avec bande passante de
50 kHz
• Entrées 4 à 8 avec bande passante de
5 kHz
• La carte dispose de trois unités de
comptage pouvant être associées aux
entrées 1 à 4, configurables en tant que:
- Codeur bidirectionnel, monodirection-
nel avec ou sans repère zéro et calcul
intégré de la vitesse
- Compteur d'impulsions
- Contrôleur de période, fréquence ou
cycle de service
- Dispositif de mesure de la durée
d'impulsion haute / basse.
Sorties logiques
• 8 sorties opto-isolées PNP 24Vcc ± 25%
avec isolation > 2KV
