gefran R-EU32 Mode D'emploi

• 16 entrées logiques 24Vcc ± 25%
• Entrées opto-isolées
• Protection contre l'inversion de polarité
• 16 sorties logiques 24Vcc ±25% 2A maximum
Ce chapitre contient les instructions nécessaires pour une
installation correcte des GILOGIK II dans l'armoire de com-
mande de la machine ou du système hôte, ainsi que pour con-
necter correctement l'alimentation, les entrées, les sorties et
les interfaces du système.
Avant de procéder à l'installation, lire attentivement les
avertissements suivants !
Le non-respect de ces avertissements pourrait entraîner
des problèmes de sécurité électrique et de compatibilité
électromagnétique, outre à annuler la garantie.
Personnel qualifié
Seul un personnel qualifié peut installer et utiliser le système et ses com-
posants.
Utilisation conforme
Le système et ses composants sont exclusivement destinés à l'utilisation
précisée dans la brochure. Pour garantir un fonctionnement correct et
sûr, le produit doit être transporté, stocké, installé, utilisé et entretenu
conformément aux modalités prescrites.
Dispositif adapté pour fonctionner en milieu industriel pollué de degré 2.
Dispositif du type "UL open".
Notes Sécurité électrique et compatibilité électromagnétique:
• LABEL CE : Conformité EMC (compatibilité électromagnétique)
selon la Directive Direttiva 2004/108/CE.
E
NTRÉES
- 16 entrées logiques opto-isolées 24Vcc ± 25%
- Tension maximum d'entrée : 32V 25mA maxi
- Protection contre l'inversion de polarité
- Déclenchement d'entrée tension maxi. pour "0"
(entrée NON ACTIVE) = 12Vcc
- Tension minimum pour "1" (entrée ACTIVE) = 15Vcc
S
ORTIES
- 16 sorties logiques opto-isolées 24Vcc ± 25%
Organisation :
- 2 x groupes de 8 sorties
- Alimentation sorties : 24Vcc ± 25%
- Courant maximum par sortie : 2A
80138_MHW_R-EU32_1109_FRA

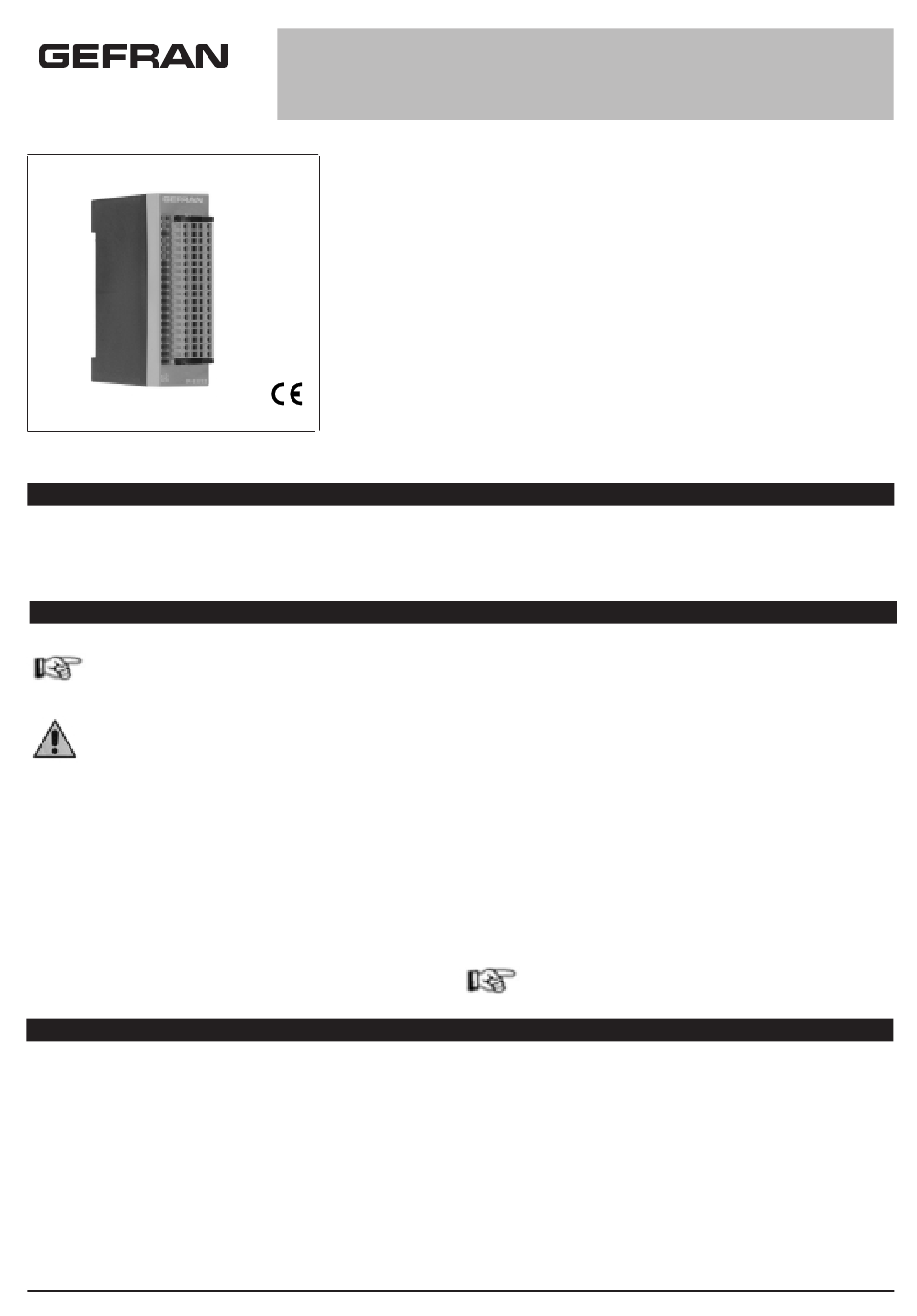

R-EU32
MODULE 16 ENTREES LOGIQUES + 16 SORTIES LOGIQUES
MODE D'EMPLOI
cod. 80138 / Edit 01 - 11/09 - FRA
1 • PRINCIPALES CARACTÉRISTIQUES
2 •INSTALLATION ET CONNEXION
3 • CARACTERISTIQUES TECHNIQUES
• Protection contre le court-circuit et la surcharge sur toutes les
sorties
• Diodes de diagnostic des alimentations, des sorties et d'alarme
• Connecteur extractible de série
Le système GILOGIK II est essentiellement destiné à fonctionner en
milieu industriel, installé dans les armoires de commande des machines
ou des installations de production.
Réglementation produit d'applicable EN 61131-2.
La déclaration de conformité est disponible sur GEFRAN web:
www.gefran.com
• Conformité BT (basse tension)
selon la Directive Direttiva LVD 2006/95/CE.
Préconisations pour une installation correcte aux fins de l'EMC
Connexion des entrées et des sorties pour les modules
• Les circuits externes raccordés doivent respecter la double isolation.
• Pour connecter les entrées analogiques, procéder comme suit :
- séparer physiquement les câbles des entrées de ceux de l'alimentation,
des sorties et des raccordements de puissance ;
- utiliser des câbles torsadés et blindés, avec le blindage raccordé à la
terre à un seul endroit.
GEFRAN S.p.A. ne saurait être tenue en aucun cas pour
responsable d'éventuels dommages corporels ou matériels
résultant d'altérations ou d'une utilisation erronée, inappropriée
ou non conforme aux caractéristiques du régulateur et aux pre-
scriptions contenues dans le présent Manuel Utilisateur.
- Courant maximum par groupe de 8 sorties : 3A
- Courant maxi. pour les 16 sorties: 6A
- Protection de courant par sortie: > 2,2A
- Protection de courant par groupe de 8 sorties : > 10A
- Isolation : > 2kV
- Surtension sur la sortie durant 1ms : maximum 1kV
- Alimentation du module via la face arrière R-BUS(x) 3,3V
D
IAGNOSTIC
• Diode jaune de présence alimentation 24V ext.
• Diode bicolore verte d'état entrée logique ON, sortie logique OFF
• Diode bicolore jaune d'état sortie logique ON, entrée logique OFF
• Diode bicolore orange (verte + jaune) d'état sortie logique ON, entrée
logique ON
• Diode rouge module en état d'alarme.
1
