• Installation en la face arrière R-BUSxx
• 8 entrées numériques 24VDC ± 25%
• 8 sorties 24VDC 2A max.
Ce chapitre contient les instructions nécessaires pour une
installation correcte des GILOGIK II dans l'armoire de com-
mande de la machine ou du système hôte, ainsi que pour con-
necter correctement l'alimentation, les entrées, les sorties et
les interfaces du système.
Avant de procéder à l'installation, lire attentivement les
avertissements suivants !
Le non-respect de ces avertissements pourrait entraîner
des problèmes de sécurité électrique et de compatibilité
électromagnétique, outre à annuler la garantie.
Personnel qualifié
Seul un personnel qualifié peut installer et utiliser le système et ses com-
posants.
Utilisation conforme
Le système et ses composants sont exclusivement destinés à l'utilisation
précisée dans la brochure. Pour garantir un fonctionnement correct et
sûr, le produit doit être transporté, stocké, installé, utilisé et entretenu
conformément aux modalités prescrites.
Dispositif adapté pour fonctionner en milieu industriel pollué de degré 2.
Dispositif du type "UL open".
Notes Sécurité électrique et compatibilité électromagnétique:
• LABEL CE : Conformité EMC (compatibilité électromagnétique)
selon la Directive Direttiva 2004/108/CE.
Entrées
- 8 entrées opto-isolées numériques à 24VDC ± 25%
- Tension maximum d'entrée: 32V 25mA max.
- Protection contre l'inversion de polarité
- Déclencheur d'entrée tension maximum pour "0" (entrée NON ACTIVE) = 12Vcc
- Tension minimum par "1" (entrée ACTIVE) = 15Vcc
- Filtres d'entrée à 100Hz et 5kHz sélectionnables par logiciel
- Entrées programmables de manière indépendante en tant qu'interruptions
de système
- Surtension sur l'entrée durant 1ms: max. 1KV
Sorties
- 8 sorties opto-isolées à 24VDC ± 25%
- Organisation: 2 groupes de 4 sorties
- Alimentation des sorties: 24VDC ± 25%
80121C_MHW_R-EU16_0809_FRA

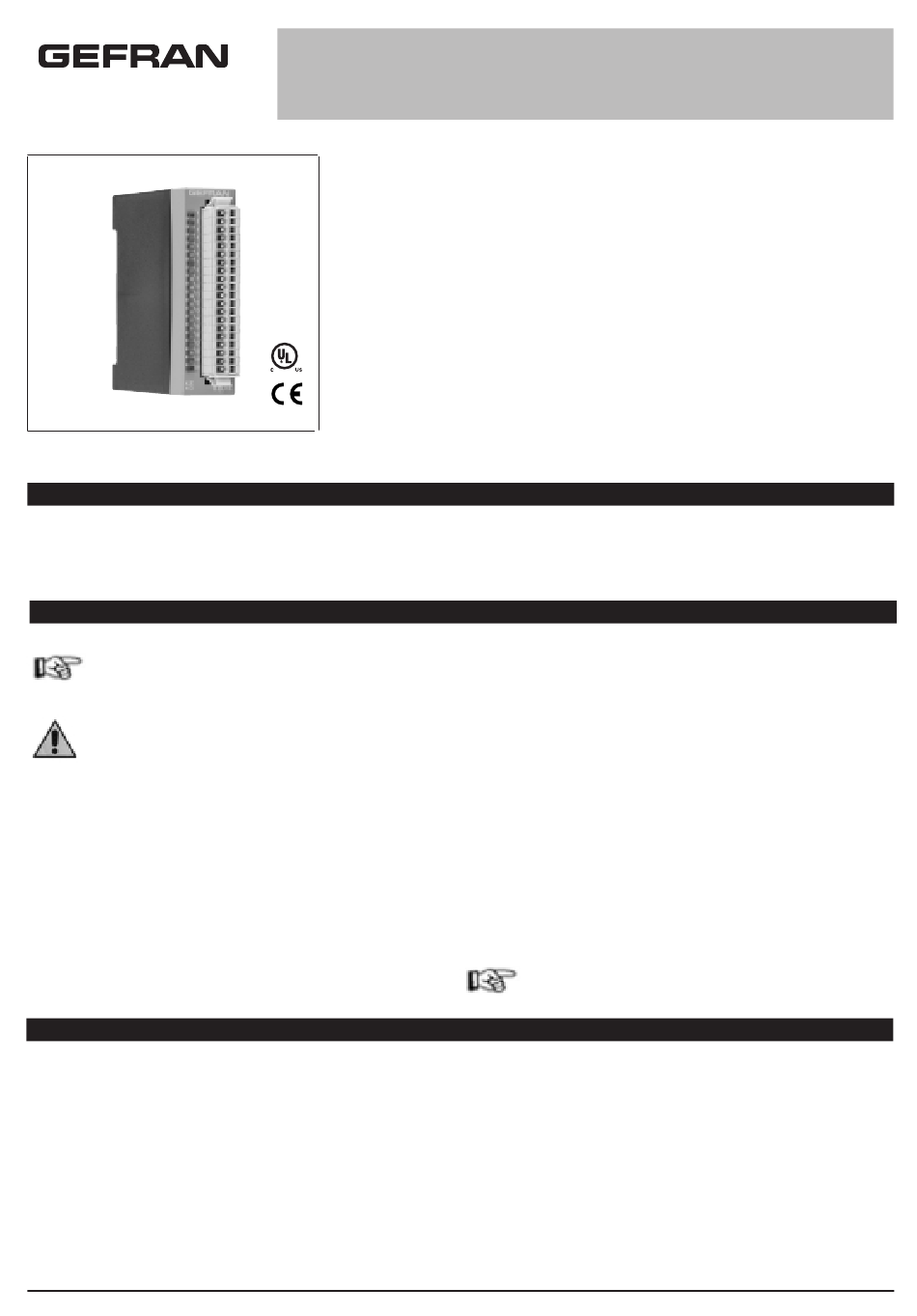

R-EU16
MODULE 8 ENTRÉS NUMERIQUES + 8 SORTIES NUMERIQUES
MODE D'EMPLOI
cod. 80121C / Edit 04 - 08/09 - FRA
1 • PRINCIPALES CARACTÉRISTIQUES
2 •INSTALLATION ET CONNEXION
3 • CARACTERISTIQUES TECHNIQUES
• Protection contre le court-circuit et la surcharge sur toutes les
sorties
• Diodes de diagnostic
• Connecteur extractible de série
Le système GILOGIK II est essentiellement destiné à fonctionner en
milieu industriel, installé dans les armoires de commande des machines
ou des installations de production.
Réglementation produit d'applicable EN 61131-2.
La déclaration de conformité est disponible sur GEFRAN web:
www.gefran.com
• Le dispositif est conforme aux normes UL508 file E198546
• Conformité BT (basse tension)
selon la Directive Direttiva LVD 2006/95/CE.
Préconisations pour une installation correcte aux fins de l'EMC
Connexion des entrées et des sorties pour les modules
• Les circuits externes raccordés doivent respecter la double isolation.
• Pour connecter les entrées analogiques, procéder comme suit :
- séparer physiquement les câbles des entrées de ceux de l'alimentation,
des sorties et des raccordements de puissance ;
- utiliser des câbles torsadés et blindés, avec le blindage raccordé à la
terre à un seul endroit.
GEFRAN S.p.A. ne saurait être tenue en aucun cas pour
responsable d'éventuels dommages corporels ou matériels
résultant d'altérations ou d'une utilisation erronée, inappropriée
ou non conforme aux caractéristiques du régulateur et aux pre-
scriptions contenues dans le présent Manuel Utilisateur.
- Courant maximum par sortie: 2A
- Courant maximum par groupe de 4 sorties: 5A
- Courant maximum pour les 8 sorties: 8A
- Protection de courant par sortie: > 2,2A
- Surtension sur l'entrée durant 1ms: max. 1KV
- Isolation: > 3KV
- Alimentation du module via la face arrière R-BUS(x) 3,3V
- Pour UL: alimentation avec dispositif de la classe 2
Diagnostic
• Diode jaune pour chaque alimentation
• Diode verte pour chaque entrée
• Diode verte pour chaque sortie
• Diode rouge alarme sorties
